Questo white paper presenta un'analisi completa del settore globale dei trasformatori di potenza, con un esame mirato delle due categorie tecnologiche dominanti: trasformatori a secco e trasformatori immersi in olio. Esplora i principi ingegneristici, la segmentazione delle applicazioni, i quadri normativi internazionali, l'economia del ciclo di vita e le dinamiche dei mercati emergenti. Il documento evidenzia inoltre come Lugao Power Co., Ltd., un produttore specializzato con sede in Cina, affronta le esigenze del mercato contemporaneo attraverso l'eccellenza ingegneristica, rigorosi sistemi di qualità e agili capacità di personalizzazione.
I trasformatori di potenza sono l’infrastruttura fondamentale delle moderne reti elettriche. Con l’aumento della domanda globale di elettricità, guidata dall’urbanizzazione, dall’espansione industriale e dall’integrazione delle fonti energetiche rinnovabili, la domanda di tecnologie di trasformazione avanzate, affidabili ed efficienti diventa sempre più critica. Questo documento è destinato a ingegneri, specialisti degli appalti, sviluppatori di progetti, investitori in infrastrutture e responsabili delle politiche energetiche.
1.1 Definizione e funzione principale
A trasformatore di potenzaè un dispositivo elettromagnetico che trasferisce energia elettrica tra due o più circuiti attraverso il principio dell'induzione elettromagnetica. Il suo scopo principale è convertire l'energia elettrica da un livello di tensione a un altro, aumentando la tensione per la trasmissione ad alta tensione a lunga distanza o diminuendo la tensione per una distribuzione sicura a consumatori industriali, commerciali e residenziali.
A differenza dei generatori o dei motori, i trasformatori non contengono parti mobili nella loro funzione primaria, il che li rende dispositivi intrinsecamente affidabili, durevoli e che richiedono poca manutenzione. L’equazione fondamentale che governa il funzionamento del trasformatore è:
V1/V2 = N1/N2 = I2/I1
Dove V rappresenta la tensione, N rappresenta il numero di spire nelle bobine primaria (1) e secondaria (2) e I rappresenta la corrente. Questa elegante relazione consente la progettazione precisa dei rapporti di trasformazione della tensione in una vasta gamma di potenze nominali.
1.2 Contesto storico
L'invenzione del pratico trasformatore nel 1880 da parte di William Stanley, Nikola Tesla e altri fu determinante nel rendere possibili sistemi di alimentazione a corrente alternata (CA). Il primo trasformatore di alimentazione trifase commerciale fu utilizzato intorno al 1890, aprendo la possibilità di trasmettere elettricità su lunghe distanze ad alta tensione e bassa corrente, riducendo drasticamente le perdite resistive. Da allora, la tecnologia dei trasformatori si è evoluta grazie ai progressi della scienza dei materiali, al miglioramento dell’isolamento, al monitoraggio digitale e all’ottimizzazione dell’efficienza energetica.
1.3 Ruolo nelle moderne infrastrutture elettriche
Oggi, i trasformatori di potenza costituiscono la spina dorsale di ogni sistema di fornitura di energia. Dai massicci trasformatori step-up dei generatori (GSU) nelle centrali elettriche ai trasformatori di distribuzione che servono i quartieri residenziali, i trasformatori si trovano in ogni nodo della rete elettrica. Le sottostazioni dei servizi pubblici contengono in genere più trasformatori di potenza di grandi dimensioni che gestiscono decine o centinaia di megavolt-ampere (MVA) di capacità.
Strutture industriali, complessi commerciali, data center, sistemi di trasporto, piattaforme offshore e impianti di energia rinnovabile dipendono tutti da soluzioni affidabili di trasformatori. La scelta del tipo di trasformatore, della capacità, del metodo di raffreddamento, della classe di isolamento e degli accessori è una decisione tecnica che incide direttamente sull'affidabilità della rete, sulla sicurezza, sull'efficienza energetica e sui costi operativi a lungo termine.
2.1 Dimensioni del mercato e traiettoria di crescita
Il mercato globale dei trasformatori di potenza ha dimostrato una crescita costante negli ultimi dieci anni e continua ad espandersi. Spinto dalla sostituzione delle infrastrutture di rete, dalla rapida elettrificazione nelle economie emergenti, dall’integrazione delle energie rinnovabili e dalla modernizzazione delle reti intelligenti, il mercato rappresenta uno dei segmenti strategicamente più significativi del settore delle apparecchiature elettriche.
I principali parametri di mercato includono un tasso di crescita annuale composto (CAGR) di circa il 5,5-7% fino al 2030, con l’Asia-Pacifico che rappresenta il più grande mercato regionale, rappresentando oltre il 45% della domanda globale. La Cina rimane il mercato nazionale più grande, sia come produttore che come consumatore di trasformatori di potenza.
2.2 Principali fattori trainanti del mercato
2.3 Dinamiche del mercato regionale
| Regione | Quota di mercato | Driver di crescita | Tendenza chiave |
| Asia-Pacifico | ~45% | Urbanizzazione | Rete intelligente |
| America del Nord | ~20% | Modernizzazione della rete | Sostituzione |
| Europa | ~18% | Transizione energetica | Vento offshore |
| Medio Oriente e Africa | ~10% | Elettrificazione | Unità ad alta temperatura |
| America Latina | ~7% | Investimenti di utilità | Estrazione mineraria |
2.4 Panorama competitivo
Il mercato globale dei trasformatori di potenza è servito da una combinazione di grandi società multinazionali e produttori regionali specializzati. I principali attori internazionali includono ABB (ora Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric e Eaton. Tuttavia, produttori con sede in Cina come TBEA, China XD Group, CRRC e aziende specializzate apprezzanoLugaoPotenza Co., Ltd.hanno guadagnato una significativa quota di mercato internazionale grazie a prezzi competitivi, consegne rapide e standard di qualità migliorati.
I produttori con sede in Cina ora forniscono una parte sostanziale della domanda globale di trasformatori, in particolare nel sud-est asiatico, nel Medio Oriente, in Africa e in America Latina. I produttori cinesi soddisfano sempre più le certificazioni internazionali, tra cui gli standard IEC, CE e ANSI/IEEE, consentendo un più ampio accesso al mercato globale.
3.1 Progettazione del nucleo magnetico
Il nucleo magnetico è l'elemento centrale di qualsiasi trasformatore di potenza. Fornisce un percorso a bassa riluttanza per il flusso magnetico che collega gli avvolgimenti primari e secondari. La progettazione del nucleo influisce direttamente sulle perdite a vuoto (perdite nel ferro), sulla corrente di eccitazione, sul rumore acustico e sulla stabilità meccanica.
I nuclei dei moderni trasformatori sono costruiti con laminazioni di acciaio al silicio a grani orientati laminati a freddo (CRGO), tagliati e impilati con precisione per ridurre al minimo le perdite di correnti parassite. I progetti avanzati possono utilizzare leghe di acciaio amorfo, che presentano isteresi e perdite per correnti parassite significativamente inferiori, particolarmente vantaggiose nei trasformatori di distribuzione in cui le perdite a vuoto si accumulano continuamente per decenni di funzionamento.
3.2 Progettazione degli avvolgimenti e sistemi di isolamento
Gli avvolgimenti sono costituiti da conduttori in rame o alluminio privi di ossigeno, formati in bobine avvolte con precisione per ottenere il rapporto spire, la densità di corrente e l'impedenza richiesti. Gli avvolgimenti ad alta tensione utilizzano generalmente configurazioni di avvolgimento a strati o a disco, mentre gli avvolgimenti a bassa tensione utilizzano spesso costruzioni a lamina o elicoidali.
I sistemi di isolamento variano in base al tipo di trasformatore. I trasformatori immersi in olio si basano su carta impregnata di olio (carta kraft o carta migliorata termicamente) come isolante solido primario, integrato da barriere in cartone pressato e olio minerale sia come refrigerante che come dielettrico. I trasformatori a secco utilizzano sistemi di isolamento rinforzati con resina colata (epossidica) o fibra di vetro a ferita aperta, che forniscono un'eccellente resistenza all'umidità, alla polvere e alla contaminazione senza dielettrici liquidi.
3.3 Raffreddamento e gestione termica
La gestione termica è uno degli aspetti più critici della progettazione del trasformatore. Una temperatura eccessiva accelera l’invecchiamento dell’isolamento, aumenta le perdite e, in definitiva, riduce la durata del trasformatore. I trasformatori sono classificati in base al metodo di raffreddamento utilizzando le designazioni standard ONAN/ONAF/OFAF per le unità di tipo a olio e le designazioni AN/AF per le unità di tipo a secco.
| Codice di raffreddamento | Descrizione |
| ONAN | Olio Naturale Aria Naturale |
| ONAF | Olio Naturale Aria Forzata |
| OFAF | Forza aerea forzata dal petrolio |
| UN | Aria naturale |
| AF | Air Force |
3.4 Capacità di resistenza al cortocircuito
I trasformatori di potenza devono sopravvivere alle enormi forze elettromagnetiche generate durante eventi di cortocircuito nella rete elettrica collegata. Le correnti di cortocircuito presunte possono raggiungere 20–25 volte la corrente nominale, producendo forze proporzionali al quadrato della corrente. Una progettazione meccanica robusta, che includa avvolgimenti rinforzati, controllo stretto della geometria dell'avvolgimento e ingegneria del telaio strutturale, è essenziale per garantire la capacità di resistenza.
I test di cortocircuito secondo gli standard IEC 60076-5 o IEEE C57.12 convalidano l'integrità meccanica e termica del trasformatore in condizioni di guasto. Questo test rappresenta uno dei requisiti di qualificazione più esigenti nel settore delle apparecchiature elettriche.
I trasformatori a secco utilizzano aria e materiali isolanti solidi, principalmente resina epossidica o sistemi rinforzati con fibra di vetro, invece di dielettrici liquidi. Gli avvolgimenti sono fusi in resina epossidica (resina colata di tipo secco o CRT) o avvolti con conduttori avvolti in fibra di vetro e impregnati sotto pressione (VPI) con resina o vernice. I trasformatori a secco in resina colata, la variante moderna più comune, incapsulano completamente gli avvolgimenti in una miscela di resina epossidica e riempitivo minerale, tipicamente in condizioni di fusione sotto vuoto per eliminare i vuoti. Il risultato è un sistema isolante robusto, sigillato e autoestinguente che non richiede refrigerante liquido ed è intrinsecamente resistente al fuoco.
I trasformatori a secco sono la scelta preferita laddove la vicinanza a persone o strutture sensibili rende prioritario il funzionamento senza olio. I principali settori di applicazione includono sottostazioni urbane all'interno di edifici commerciali e uffici, ospedali e strutture sanitarie, hotel e complessi ricettivi, stazioni ferroviarie e sistemi metropolitani, impianti di produzione con requisiti di camere bianche, data center e strutture di telecomunicazione, stazioni di conversione di energia rinnovabile e sistemi di alimentazione delle navi marine.
Specifica chiave: trasformatori a secco Lugao
Lugao Power Co., Ltd. produce trasformatori di tipo secco in configurazioni in resina colata (CRT) e impregnate sotto pressione (VPI). Le potenze standard coprono da 25 kVA a 16.000 kVA, con tensioni primarie fino a 35 kV. I prodotti sono conformi agli standard IEC 60076-11, GB/T 10228, CE e CCC. Sono disponibili classi di custodie personalizzate, commutatori di presa, sistemi di monitoraggio della temperatura e aggiornamenti di raffreddamento ad aria forzata.
I trasformatori di potenza immersi in olio utilizzano olio minerale per trasformatori (o fluidi dielettrici alternativi come esteri sintetici o oli esteri naturali) sia come mezzo di isolamento primario che come principale agente di raffreddamento. La parte attiva del trasformatore, comprendente il nucleo e gli avvolgimenti, è completamente immersa in questo fluido dielettrico all'interno di un serbatoio di acciaio sigillato. Il calore generato dalle perdite nel nucleo e negli avvolgimenti viene condotto all'olio e quindi dissipato nell'aria circostante tramite gruppi di radiatori, pareti corrugate del serbatoio o tubi di raffreddamento.
La combinazione del trasferimento di calore altamente efficace dall'olio e delle proprietà dielettriche e isolanti superiori dell'olio minerale consente ai trasformatori immersi in olio di raggiungere densità di potenza molto elevate, rendendoli la tecnologia di scelta per applicazioni ad alta capacità e installazioni esterne in tutte le classi di tensione dalla distribuzione (11–33 kV) alla tensione estremamente elevata (750 kV e superiore).
La crescente consapevolezza ambientale ha stimolato l’interesse per i fluidi dielettrici biodegradabili e resistenti al fuoco per trasformatori immersi in olio. I fluidi esteri naturali derivati da oli vegetali offrono una biodegradabilità superiore al 95% e punti di fuoco significativamente più elevati (oltre 300°C rispetto a circa 145°C per l'olio minerale). I fluidi esteri sintetici offrono vantaggi simili con prestazioni in un intervallo di temperature più ampio. Questi fluidi sono sempre più specificati per i trasformatori vicino a luoghi ecologicamente sensibili, all'interno di edifici o in zone ad alto rischio di incendio.
Trasformatori in oliodominano le sottostazioni di servizi esterni, i punti di interconnessione ad alta tensione, le alimentazioni elettriche industriali, le operazioni minerarie, gli impianti di petrolio e gas, le centrali idroelettriche e termiche, le stazioni di raccolta di energia rinnovabile e le stazioni di conversione di corrente continua ad alta tensione (HVDC). La loro combinazione di alta efficienza, capacità di sovraccarico e costi competitivi su grandi potenze li rende lo standard globale per le infrastrutture elettriche su scala industriale.

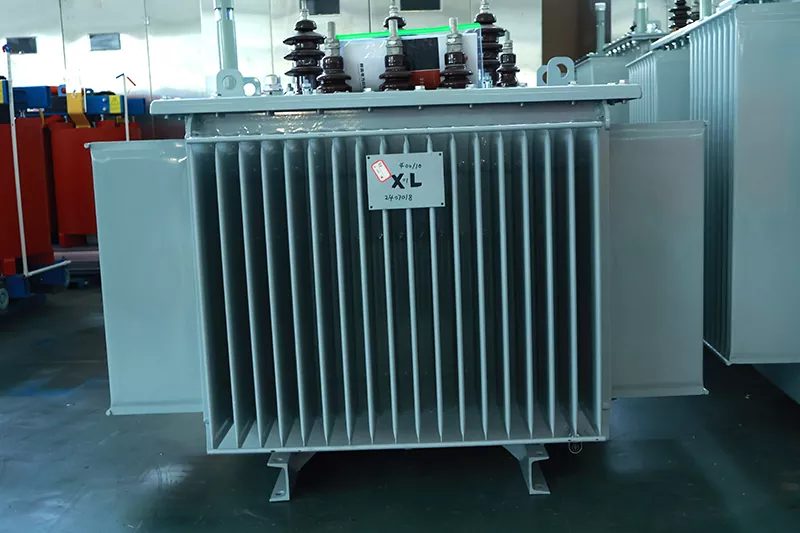

Specifica chiave: trasformatori a bagno d'olio Lugao
Lugao Power Co., Ltd. produce trasformatori immersi in olio da 10 kVA a 50 MVA con tensioni primarie da 3,3 kV a 110 kV. I prodotti includono unità a efficienza standard delle serie S11 e S13, nonché varianti con nucleo amorfo a basse perdite. Tutte le unità soddisfano gli standard IEC 60076, GB 1094 e internazionali specificati dal cliente. Le opzioni includono OLTC, DETC, integrazione del relè di protezione, relè del gas, monitor della temperatura e configurazioni personalizzate del serbatoio.
| Parametro | Tipo a secco (CRT) | Immerso nell'olio | Fattore decisionale |
| Voltaggio massimo | Fino a 36kV | Fino a 1100 kV | Alta tensione: vince il petrolio |
| Voto massimo | Fino a ~20 MVA | Fino a 1.500 MVA | Grande capacità: vince il petrolio |
| Sicurezza antincendio | Eccellente (F1/F0) | Richiede contenimento | Indoor: vince il secco |
| Manutenzione | Molto basso | Moderato (controlli dell'olio) | Facilità: vince il secco |
| Costo per MVA | Più alto | Inferiore | Bilancio: vince il petrolio |
| Rischio ambientale | Nessuno | Potenziale fuoriuscita di petrolio | Eco: vince il secco |
| Livello di rumore | 55–70 dB(A) | 45–60 dB(A) | Zone tranquille: vince il petrolio |
| Capacità di sovraccarico | Limitato | Eccellente | Picchi: vince il petrolio |
| Resistenza all'umidità | Eccellente (sigillato) | Buono (serbatoio sigillato) | Umidità: vince il secco |
| Velocità di installazione | Veloce (nessun riempimento d'olio) | Più lento (riempimento olio) | Velocità: vince il secco |
Gli standard sui trasformatori definiscono i requisiti minimi di prestazioni, sicurezza e test che i prodotti devono soddisfare per essere considerati idonei per le applicazioni di energia elettrica. Il rispetto degli standard internazionali riconosciuti è un prerequisito per l’approvazione del progetto, la connessione alla rete, il finanziamento e l’esportazione verso i mercati regolamentati. Fornisce inoltre agli acquirenti la garanzia di qualità costante e compatibilità con le apparecchiature a valle.
Oltre alla conformità agli standard di progettazione, i trasformatori destinati a mercati specifici richiedono la certificazione di prodotto da parte di enti riconosciuti. La marcatura CE è obbligatoria per le apparecchiature che entrano nello Spazio Economico Europeo, dimostrando la conformità alla Direttiva Bassa Tensione e alla Direttiva Compatibilità Elettromagnetica. Per le apparecchiature vendute in Cina è richiesta la certificazione CCC (China Compulsory Certification). I test di terze parti da parte di KEMA, TUV, UL o CSA Labs possono essere richiesti da specifiche di progetto specifiche o da clienti finali con requisiti di garanzia elevati.
Stato di conformità Lugao
Lugao Power Co., Ltd. progetta e produce tutti i prodotti in conformità con la serie IEC 60076, GB 1094, GB/T 10228, ANSI/IEEE C57 e gli standard britannici. I prodotti portano le certificazioni CE e CCC. La gestione della qualità in fabbrica è certificata ISO 9001:2015. Su richiesta è disponibile un'ingegneria personalizzata per gli standard ANSI, BS o AS/NZS per progetti di esportazione.
La produzione di trasformatori di livello mondiale richiede una rigorosa gestione della qualità in ogni fase della produzione. Dall'ispezione dei materiali in entrata fino ai test finali di accettazione in fabbrica, un sistema di qualità disciplinato è l'unica garanzia affidabile di prestazioni costanti sul campo. I principali produttori implementano sistemi di gestione della qualità certificati ISO 9001, integrati da piani di qualità specifici del processo, controllo statistico del processo (SPC) sui parametri critici e completa tracciabilità dei materiali e dei risultati dei test.
La qualità di un trasformatore riflette in definitiva la qualità delle sue materie prime. I principali materiali in entrata soggetti all'ispezione del controllo qualità in entrata (IQC) includono laminazioni di acciaio al silicio (misurati per spessore, permeabilità magnetica e perdita del nucleo), conduttori in rame o alluminio (verificati per purezza, dimensioni e conduttività elettrica), sistemi di resina epossidica e indurenti per progetti CRT (viscosità, tempo di gelificazione e proprietà meccaniche), carta isolante e cartone pressato (rigidità dielettrica, contenuto di umidità e tolleranza dimensionale) e olio minerale per trasformatori (rigidità dielettrica, contenuto di umidità, acidità e tolleranza dimensionale). analisi dei gas disciolti per unità immerse in olio).
| Prova di routine | Scopo |
| Misurazione del rapporto | Verifica la precisione del rapporto di rotazione rispetto alle specifiche sulla targhetta |
| Verifica del gruppo vettoriale e dello sfasamento | Conferma i collegamenti e la polarità dell'avvolgimento |
| Misurazione della tensione di impedenza e della perdita di carico | Convalida l'impedenza di dispersione e le perdite del rame alla corrente nominale |
| Misurazione delle perdite a vuoto e della corrente a vuoto | Convalida la perdita del nucleo e la corrente di magnetizzazione alla tensione nominale |
| Prova di tenuta alla tensione applicata | Verifica l'integrità dell'isolamento degli avvolgimenti rispetto a terra e tra gli avvolgimenti |
| Prova di tenuta alla tensione indotta | Verifica la capacità di isolamento interno in caso di tensione a frequenza elevata |
| Misura della resistenza di isolamento | Controlla le condizioni generali dell'isolamento e la sensibilità all'umidità |
Le perdite dei trasformatori, anche se piccole in termini percentuali (tipicamente lo 0,5–1,5% della potenza nominale), si accumulano fino a raggiungere livelli enormi in tutta la base installata globale. Le stime suggeriscono che le perdite dei trasformatori rappresentano circa l’1-2% della produzione globale totale di elettricità, ovvero centinaia di miliardi di kilowattora all’anno. Per un singolo trasformatore con una durata di servizio di 25–40 anni, anche una riduzione del 10% delle perdite consente di risparmiare sostanziali costi energetici durante il ciclo di vita.
Le autorità di regolamentazione nell’Unione Europea (direttiva Ecodesign), negli Stati Uniti (standard di efficienza DOE) e, sempre più, in Asia, hanno stabilito standard minimi obbligatori di efficienza per i trasformatori di potenza e distribuzione. Queste normative si stanno progressivamente inasprendo, creando l’imperativo commerciale per produttori e acquirenti di dare priorità ai progetti a basse perdite.
Le perdite del trasformatore sono costituite da due categorie principali. Le perdite a vuoto (chiamate anche perdite nel ferro o nel nucleo) si verificano ogni volta che il trasformatore è alimentato, indipendentemente dal livello di carico. Sono causati dall'isteresi e dalle correnti parassite nel nucleo magnetico e sono ridotti al minimo grazie all'acciaio al silicio a grani orientati di alta qualità, all'incisione laser precisa delle laminazioni, alle tecniche di assemblaggio del nucleo step-lap e, nei design premium, all'uso di leghe di acciaio amorfo (che riducono le perdite a vuoto del 70–80% rispetto all'acciaio CRGO convenzionale).
Le perdite di carico (chiamate anche perdite nel rame o di cortocircuito) sono proporzionali al quadrato della corrente di carico e derivano dal riscaldamento resistivo negli avvolgimenti. Vengono ridotte attraverso la geometria dell'avvolgimento ottimizzata, conduttori a resistenza inferiore e tecniche di trasposizione avanzate per gestire le perdite parassite e parassite negli avvolgimenti sotto carico.
Il prezzo di acquisto iniziale di un trasformatore di potenza rappresenta solo una componente del suo costo totale del ciclo di vita. I team di procurement che si concentrano esclusivamente sul prezzo di acquisto rischiano di sottovalutare il vero onere economico della proprietà del trasformatore. Una rigorosa analisi del costo totale di proprietà (TCO) considera tutte le spese, dalle specifiche e dall'approvvigionamento fino all'installazione, al funzionamento, alla manutenzione e all'eventuale smantellamento.
| Componente TCO | Considerazioni |
| Prezzo d'acquisto | Costo dell'attrezzatura, test di accettazione in fabbrica, documentazione e imballaggio |
| Trasporti e logistica | Spedizioni internazionali, dazi doganali, trasporti interni e assicurazioni |
| Installazione e messa in servizio | Preparazione del sito, opere civili, collegamenti dei cavi, riempimento di olio (unità petrolifere) e servizi di messa in servizio |
| Costo della perdita a vuoto (capitalizzato) | Valutato utilizzando il metodo della perdita capitalizzata: A × Perdita a vuoto (kW) nel corso della vita di progetto al costo energetico locale |
| Costo della perdita di carico (capitalizzato) | B × Perdita di carico (kW) al carico nominale, scontata sulla durata di progetto |
| Costo di manutenzione | Test e sostituzione dell'olio (unità olio), manutenzione delle guarnizioni, manutenzione del sistema di raffreddamento e assistenza del commutatore di presa |
| Monitoraggio e protezione | Sistemi di monitoraggio digitale, protezione relè, integrazione SCADA |
| Smantellamento e smaltimento | Smaltimento o riciclaggio dell'olio (unità olio), riciclaggio del nucleo del trasformatore e degli avvolgimenti |
L'industria energetica valuta comunemente le gare d'appalto dei trasformatori utilizzando il metodo della perdita capitalizzata, noto anche come metodo del fattore A&B. Il costo totale valutato è calcolato come:
TEC = Prezzo di acquisto + (A × P0) + (B × Pk)
Dove P0 è la perdita a vuoto (kW), Pk è la perdita di carico alla corrente nominale (kW), A è il costo capitalizzato delle perdite a vuoto ($/kW, che riflette il funzionamento 24 ore su 24, 7 giorni su 7) e B è il costo capitalizzato delle perdite a carico ($/kW, che riflette il ciclo di lavoro e il fattore di carico). Utilizzando questo quadro, un trasformatore che appare più economico al valore nominale potrebbe rivelarsi più costoso nel corso della sua vita utile a causa delle maggiori perdite di energia.
I trasformatori step-up del generatore (GSU) convertono la tensione di uscita dei generatori di corrente (tipicamente 11–22 kV) a livelli di tensione di trasmissione (110 kV, 220 kV, 500 kV o superiori) per il trasporto di energia alla rinfusa a lunga distanza. Questi trasformatori sono tra le apparecchiature elettriche più grandi e critiche del sistema di alimentazione, con valori nominali generalmente compresi tra 100 MVA e oltre 1.000 MVA. Gli autotrasformatori interconnettono diversi livelli di tensione della rete di trasmissione, fornendo una gestione flessibile del flusso di potenza.
L'industria pesante è uno degli ambienti applicativi dei trasformatori più esigenti. Le acciaierie, le fonderie di alluminio, i cementifici, gli impianti di trattamento chimico e le operazioni minerarie richiedono trasformatori in grado di resistere ad un elevato contenuto armonico, frequenti fluttuazioni di carico e condizioni ambientali difficili, tra cui alte temperature, polvere, vibrazioni e atmosfere corrosive. I trasformatori industriali sono spesso progettati su misura con trattamenti di isolamento speciali, valori di resistenza al cortocircuito migliorati e filtraggio armonico depotenziato.
La crescita esplosiva della produzione di energia solare fotovoltaica ed eolica ha creato nuovi requisiti di applicazione dei trasformatori. Gli impianti solari richiedono trasformatori inverter o trasformatori step-up a livello di stringa che convertono l'uscita dell'inverter CC in media tensione per la raccolta. I trasformatori delle turbine eoliche, alloggiati all'interno della navicella della turbina o alla base, devono resistere alle vibrazioni meccaniche, ai cicli termici e al carico armonico caratteristici della generazione eolica.
I parchi eolici offshore presentano requisiti particolarmente impegnativi, con trasformatori montati su piattaforma esposti ad atmosfera di acqua salata, accesso limitato per la manutenzione e spazio limitato. In questi ambienti difficili vengono impiegate sia unità di tipo a secco (per installazioni su gondola) che unità specializzate immerse in olio (per sottostazioni di piattaforme offshore).
Grattacieli di uffici, centri commerciali, hotel, ospedali, università e data center si affidano a trasformatori a secco di media tensione per ridurre la tensione di alimentazione della rete elettrica a tensioni utilizzabili negli edifici (380/220 V nella maggior parte del mondo). Le caratteristiche di sicurezza antincendio, i bassi requisiti di manutenzione e le dimensioni compatte dei trasformatori a secco in resina colata li rendono la scelta dominante per queste applicazioni.
Lugao Power Co., Ltd. è un produttore e fornitore di trasformatori di potenza professionale con sede in Cina, con un focus specializzato sulla progettazione, ingegneria e produzione di trasformatori di potenza a secco e in bagno d'olio. Fondata con la missione di fornire soluzioni elettriche affidabili e di alta qualità per i mercati nazionali e internazionali, Lugao ha costruito una reputazione basata sulla precisione tecnica, sulla disciplina di produzione e sul servizio incentrato sul cliente.
A differenza dei conglomerati diversificati di apparecchiature elettriche, l'attenzione esclusiva di Lugao ai trasformatori di potenza consente una profonda competenza tecnica, un miglioramento continuo dei processi e un'attenzione ingegneristica indivisa in tutto il suo portafoglio di prodotti. Questa specializzazione si traduce direttamente in qualità del prodotto, conoscenza delle applicazioni e assistenza clienti reattiva.
| Categoria di prodotto | Descrizione |
| Trasformatori in resina di tipo secco | Design in resina colata (CRT), da 25 kVA a 16.000 kVA, fino a 35 kV primario, conforme a IEC 60076-11 / GB/T 10228 |
| Trasformatori VPI di tipo secco | Design a carica aperta, impregnato sotto pressione, per applicazioni interne ventilate |
| Trasformatori di distribuzione in olio | Da 10 kVA a 10 MVA, da 3,3 kV a 35 kV, serie standard S11/S13, opzioni con nucleo amorfo a bassa perdita |
| Trasformatori di potenza in olio | Fino a 50 MVA, classe 110 kV, per sottostazioni e applicazioni di alimentazione industriale |
| Trasformatori personalizzati e speciali | Configurazioni per impieghi minerari, marini, ambienti ad alta temperatura, resistenti alle armoniche o altre configurazioni specialistiche |
L'impianto di produzione di Lugao è dotato di linee di produzione appositamente costruite per la produzione di trasformatori sia a secco che a bagno d'olio, tra cui macchine avvolgitrici, apparecchiature per il taglio e l'impilamento delle anime, forni per colata e polimerizzazione della resina, sistemi di lavorazione dell'olio e riempimento sotto vuoto e un laboratorio di test elettrici completo. La produzione interna di laminazioni del nucleo, avvolgimenti e gruppi di serbatoi garantisce il controllo completo della qualità e una risposta rapida ai requisiti personalizzati.
Il sistema di gestione della qualità di Lugao è certificato ISO 9001:2015 e copre i processi di progettazione, approvvigionamento, produzione, test e assistenza post-vendita. L'azienda dispone di un laboratorio di prova completamente attrezzato in grado di eseguire tutti i test di routine e di tipo richiesti dalla serie di standard IEC 60076 e GB. I dati di test vengono registrati digitalmente e riconducibili ai numeri di serie dei singoli trasformatori, supportando la documentazione completa del prodotto per i requisiti di esportazione e di messa in servizio del progetto.
I trasformatori Lugao sono stati forniti a progetti nel sud-est asiatico, nel Medio Oriente, in Africa, nell'Europa dell'Est e in America Latina. L'esperienza di progetti internazionali comprende sottostazioni di raccolta di energia rinnovabile, sistemi di alimentazione di strutture industriali, programmi di elettrificazione delle infrastrutture e installazioni MV/LV di edifici commerciali. La capacità di esportazione di Lugao include la conformità agli standard internazionali specificati dal cliente, strutture per ispezioni di terze parti e pacchetti completi di documentazione di esportazione.
I trasformatori del catalogo standard coprono la maggior parte dei requisiti applicativi comuni. Tuttavia, una parte significativa di progetti industriali, infrastrutturali e di produzione di energia richiedono trasformatori che si discostano dalle specifiche del catalogo. Il team di ingegneri interno di Lugao supporta la personalizzazione completa di tutti i parametri chiave, tra cui potenza nominale (kVA/MVA), rapporto di tensione, gruppo vettoriale, tensione di impedenza, classe di isolamento, metodo di raffreddamento, grado di protezione IP dell'involucro, monitoraggio della temperatura, tipo di commutatore (DETC/OLTC) e dimensioni fisiche.
I trasformatori per l'esportazione e la fornitura a progetto vengono consegnati con un pacchetto di documentazione completo che comprende certificati di prova (di routine e di tipo), disegni dimensionali, manuali di installazione e manutenzione, programma delle targhette identificative, registri di ispezione di qualità, certificati dei materiali per i componenti primari e certificati di conformità (CE, CCCo certificazione di terze parti specificata dal cliente).
Lugao adotta un modello di fornitura diretta in fabbrica, eliminando i margini intermedi e consentendo prezzi competitivi insieme all'accesso diretto alle funzioni di ingegneria, produzione e qualità. I clienti beneficiano della comunicazione diretta con i team di progettazione e produzione, di aggiornamenti trasparenti sull'avanzamento della produzione e della capacità di influenzare la pianificazione della produzione per progetti urgenti.
I tempi di consegna standard dei prodotti vanno da 4 a 12 settimane a seconda della valutazione, della complessità e del carico di produzione attuale. I trasformatori progettati su misura con specifiche non standard richiedono in genere 10-18 settimane dall'ordine alla spedizione. Lugao mantiene un programma di stock buffer per rating standard di volumi elevati, consentendo una consegna rapida per esigenze urgenti.
Tutti i trasformatori Lugao sono imballati per il trasporto internazionale, con casse di legno, pacchetti essiccanti che assorbono l'umidità, pressurizzazione con azoto per le unità immerse nell'olio durante il trasporto ed etichette indicatrici di impatto. Le opzioni di trasporto includono il trasporto marittimo a carico completo di container (FCL), il consolidamento del carico inferiore a un container (LCL) e il trasporto aereo per piccole spedizioni urgenti. Lugao mantiene rapporti con spedizionieri esperti lungo le principali rotte di esportazione.
L'impegno di Lugao va oltre la consegna del prodotto. Il supporto tecnico è disponibile durante tutta la fase di installazione e messa in servizio, con guida tecnica per l'installazione del trasformatore, controlli di riempimento dell'olio e messa in servizio, consigli sull'impostazione dei relè di protezione e analisi iniziale dei gas disciolti (DGA) per le unità immerse in olio. La copertura della garanzia e la disponibilità dei pezzi di ricambio fanno parte del pacchetto di fornitura standard.
L'integrazione di sensori digitali, interfacce di comunicazione e analisi dei dati nei trasformatori di potenza rappresenta un'evoluzione fondamentale nella gestione delle risorse di rete. I trasformatori intelligenti sono dotati di monitoraggio continuo della temperatura dell'olio, della temperatura dell'avvolgimento, dei livelli di gas disciolto, dell'attività di scarica parziale, dei parametri di qualità dell'olio e della corrente di carico. I dati vengono trasmessi alle piattaforme di gestione delle risorse tramite protocolli IEC 61850 o IoT, consentendo agli algoritmi di manutenzione predittiva di identificare i guasti in via di sviluppo settimane o mesi prima del guasto. Il monitoraggio digitale riduce drasticamente il rischio di guasti imprevisti, prolunga la vita utile del trasformatore prevenendo eventi di sovraccarico o sollecitazione eccessiva e ottimizza gli intervalli di manutenzione. Il mercato dei trasformatori sta vedendo una rapida adozione del monitoraggio intelligente, in particolare per le risorse critiche della rete e per le flotte in cui il monitoraggio remoto centralizzato può sostituire le frequenti ispezioni manuali.
L'isolamento convenzionale del trasformatore (carta kraft impregnata d'olio e olio minerale) ha una temperatura continua massima di 98°C (punto caldo). La carta migliorata termicamente aumenta questa temperatura a circa 110°C, mentre i sistemi di isolamento in poliammide (aramide) possono funzionare a 140°C o più. I sistemi di isolamento ad alta temperatura consentono ai trasformatori di essere caricati a livelli più elevati per una determinata dimensione fisica, riducendo il costo di capitale per MVA, o di funzionare a temperatura ridotta per la stessa potenza, prolungando significativamente la durata dell'isolamento.
Le leghe metalliche amorfe, prodotte mediante tempra rapida dell'acciaio fuso, presentano una struttura atomica disordinata che riduce drasticamente le perdite magnetiche rispetto al convenzionale acciaio al silicio a grani orientati. I trasformatori di distribuzione a nucleo amorfo raggiungono perdite a vuoto inferiori del 70–80% rispetto ai modelli convenzionali, offrendo un vantaggio convincente in termini di efficienza energetica. Con la riduzione del costo differenziale tra nuclei amorfi e convenzionali e l’inasprimento delle normative sull’efficienza energetica, i trasformatori con nucleo amorfo stanno guadagnando quote di mercato nelle applicazioni di distribuzione in tutto il mondo.
Programmi di ricerca e sviluppo in università, laboratori nazionali e produttori leader stanno facendo avanzare il concetto del trasformatore a stato solido (SST), che sostituisce il tradizionale trasformatore magnetico a bassa frequenza con uno stadio di conversione elettronica di potenza ad alta frequenza. Gli SST offrono isolamento galvanico, flusso di potenza bidirezionale, conversione di tensione e frequenza controllabile e compensazione della potenza reattiva in un unico dispositivo. Sebbene non siano ancora implementati commercialmente su scala industriale, gli SST stanno attirando un intenso interesse di ricerca per applicazioni tra cui microreti LVDC, ricarica di veicoli elettrici e interconnessione flessibile di rete CA/CC.
Il settore dell'energia eolica offshore sta guidando la domanda di trasformatori in grado di funzionare in ambienti marini estremi, tra cui resistenza alla nebbia salina, ingombri compatti per il montaggio su gondole e piattaforme, resistenza sismica migliorata e, in alcuni progetti concettuali, funzionamento sottomarino completo a profondità superiori a 1.000 metri. La tecnologia dei trasformatori sottomarini è un’area attiva di sviluppo, guidata dall’elettrificazione del trattamento di petrolio e gas in acque profonde e dall’energia eolica offshore.
I trasformatori di potenza sono una tecnologia indispensabile alla base della moderna civiltà elettrica. La loro affidabilità, efficienza e longevità influiscono direttamente sull’economia e sulla sostenibilità dei sistemi energetici in tutto il mondo. La scelta tra la tecnologia a secco e quella a bagno d'olio non è binaria ma dipendente dal contesto, guidata dal livello di tensione, dalla potenza nominale, dall'ambiente di installazione, dai requisiti di sicurezza antincendio, dalla filosofia di manutenzione e dagli obiettivi di costo del ciclo di vita. Il mercato globale dei trasformatori di potenza continua ad espandersi, spinto dall’integrazione delle energie rinnovabili, dall’urbanizzazione, dalla crescita industriale e dalla modernizzazione della rete. I produttori con sede in Cina, comprese aziende specializzate come Lugao Power Co., Ltd., svolgono un ruolo sempre più significativo nel soddisfare questa domanda, offrendo prodotti conformi a livello internazionale a prezzi competitivi con livelli migliorati di sofisticazione ingegneristica e garanzia di qualità.
Per i team di approvvigionamento che valutano i fornitori di trasformatori, Lugao Power Co., Ltd. offre una proposta convincente: attenzione esclusiva ai trasformatori di potenza, capacità ingegneristiche approfondite su linee di prodotti sia a secco che a bagno d'olio, conformità rigorosa agli standard internazionali, fornitura diretta in fabbrica con documentazione di qualità trasparente e un track record di successo nella consegna di progetti internazionali. La combinazione di competenza tecnica, impegno per la qualità e prezzi competitivi di Lugao lo rende un partner forte per progetti in un'ampia gamma di settori e aree geografiche.
