Quadri nei moderni sistemi di alimentazione: tecnologia, dinamiche di mercato e selezione strategica attraverso i livelli di tensione

Sintesi


I quadri sono la spina dorsale di ogni moderno sistema di alimentazione elettrica. Dai terminali del generatore di una centrale elettrica all'ultimo pannello di distribuzione in un edificio commerciale, i quadri svolgono le funzioni essenziali di commutazione, protezione, isolamento e monitoraggio che mantengono il flusso di energia sicuro e affidabile. Senza di esso non sarebbe possibile né il funzionamento controllato né la gestione sicura dei guasti delle reti elettriche.


Poiché la domanda globale di elettricità cresce, le reti elettriche diventano più complesse e l’integrazione delle fonti energetiche rinnovabili accelera, i requisiti imposti ai quadri elettrici si evolvono rapidamente. Valori nominali di resistenza al cortocircuito più elevati, un coordinamento più intelligente della protezione, l’integrazione del monitoraggio digitale e standard di prestazioni ambientali più rigorosi stanno rimodellando le specifiche richieste dai servizi pubblici, dagli operatori industriali e dagli sviluppatori di infrastrutture in tutto il mondo.


Questo white paper fornisce un esame approfondito della tecnologia dei quadri in tutte le classi di tensione: dai quadri di distribuzione a bassa tensione alle unità principali ad anello di media tensione e ai quadri con involucro metallico ad alta tensione. Copre i principi ingegneristici alla base di ciascuna categoria di prodotto, i parametri prestazionali chiave e gli standard che governano le specifiche, i domini di applicazione primari e una metodologia di approvvigionamento strutturata per guidare le decisioni di selezione della tecnologia.


Lugao Power Co., Ltd. è un produttore leader con sede in Cina dell'intera gamma di tensioni di quadri elettrici, che offre prodotti certificati secondo gli standard IEC, ANSI e IEEE con capacità OEM, forte supporto tecnico personalizzato e vasta esperienza di esportazione globale. Questo documento presenta inoltre il portafoglio di prodotti, le capacità produttive e il posizionamento competitivo di Lugao Power come partner di fornitura affidabile per progetti globali di quadri elettrici.


Sommario



1. Panoramica del settore e contesto di mercato


1.1 L’imperativo dell’elettricità globale

La capacità di generazione elettrica installata globale ha superato i 9.000 GW nel 2024 e continua a crescere di circa il 3% annuo. Ogni watt di tale capacità, sia esso generato da carbone, gas, nucleare, energia idroelettrica, solare o eolica, deve passare più volte attraverso i quadri elettrici nel suo viaggio dal generatore al consumatore. Il funzionamento affidabile e sicuro di questa infrastruttura di quadri non è semplicemente una considerazione ingegneristica; è un prerequisito per il funzionamento della società moderna.


L’accesso all’elettricità, l’affidabilità della rete e la velocità di espansione delle infrastrutture sono determinanti fondamentali della competitività economica. Le interruzioni di corrente causate da guasti ai quadri costano alle economie industriali miliardi di dollari ogni anno in perdita di produzione e danni alle apparecchiature. Al contrario, sistemi di quadri ben progettati e adeguatamente mantenuti consentono reti ad alta disponibilità che sostengono qualsiasi cosa, dalle operazioni ospedaliere alla fabbricazione di semiconduttori ai servizi di data center.


1.2 Dimensioni del mercato e fattori di crescita

Il mercato globale dei quadri elettrici è stato valutato a circa 127 miliardi di dollari nel 2023 e si prevede che crescerà a un CAGR del 6,8–7,9% fino al 2030, raggiungendo una stima di 200–215 miliardi di dollari. I principali fattori di crescita includono:

  • Modernizzazione della rete: le obsolete infrastrutture di trasmissione e distribuzione in Nord America, Europa e Asia sviluppata vengono sostituite con apparecchiature moderne e integrate digitalmente.
  • Integrazione delle energie rinnovabili: i progetti di generazione solare ed eolica richiedono quadri dedicati per l'incremento del generatore, la connessione alla rete e il coordinamento della protezione.
  • Elettrificazione dei trasporti: le infrastrutture di ricarica dei veicoli elettrici e l’espansione delle ferrovie elettriche stanno creando una nuova sostanziale domanda di quadri di distribuzione.
  • Espansione industriale: le fabbriche di semiconduttori, i data center, la produzione di batterie, gli impianti di idrogeno verde e gli impianti di GNL richiedono tutti quadri specializzati e ad alta affidabilità.
  • Elettrificazione dei mercati emergenti: l’Africa subsahariana, l’Asia meridionale e sud-orientale e l’America Latina rappresentano grandi mercati non sfruttati per le infrastrutture dei quadri di distribuzione primaria.
  • Regolamento sull'eliminazione graduale dell'SF₆: il regolamento UE sui gas fluorurati ed equivalenti a livello globale impongono la sostituzione dei quadri isolati con SF₆ con tecnologie alternative, innescando un significativo ciclo di sostituzione.


Regione 2023 (miliardi di dollari) 2030F (miliardi di dollari) CAGR Conducente principale
Asia-Pacifico 52,4 USD 87,6 USD 7,6% Industrializzazione
Europa 28,1 USD 44,8 USD 6,9% Potenziamento della rete, eliminazione progressiva di SF₆
America del Nord 24,6 USD 39,4 USD 7,0% Invecchiamento infra, creazione di RE
Medio Oriente e Africa 12,3 USD 22,1 USD 8,7% Elettrificazione
America Latina 9,6 USD 15,7 USD 7,2% Espansione della griglia

Tabella 1 – Mercato globale dei quadri per regione, 2023-2030 (indicativo)


2. Cos'è il quadro? Principi e funzioni


2.1 Definizione

Il termine "quadri" si riferisce collettivamente alla combinazione di sezionatori elettrici, fusibili, interruttori automatici e apparecchiature di controllo, protezione, misurazione e monitoraggio associate assemblate come un sistema coordinato e integrato. Il quadro controlla, protegge e isola le apparecchiature elettriche nei sistemi di alimentazione. È l'interfaccia tra la rete elettrica e i carichi che serve e il meccanismo di applicazione degli schemi di protezione e controllo che mantengono sicura la rete.


La scala fisica di un quadro elettrico può variare da un singolo quadro di distribuzione a bassa tensione che occupa poche centinaia di millimetri di spazio sulla parete, a una sottostazione ad alta tensione isolata in gas che si estende su migliaia di metri quadrati. Nonostante questo intervallo di scala, tutti i quadri svolgono lo stesso insieme di funzioni fondamentali.


2.2 Funzioni principali

Funzione Descrizione e importanza
Commutazione Creazione e interruzione di circuiti elettrici in condizioni operative normali. Consente riconfigurazioni di rete pianificate, trasferimenti di carico e isolamento delle apparecchiature per la manutenzione.
Protezione Rilevamento di condizioni anomale (sovracorrenti, cortocircuiti, guasti a terra, escursioni di tensione) e avvio di interruzioni rapide del circuito per limitare i danni alle apparecchiature e prevenire guasti a cascata.
Isolamento Creazione di un'interruzione elettrica comprovata, visibile e sicura in un circuito, consentendo al personale di lavorare su apparecchiature diseccitate senza il rischio di rieccitazione involontaria.
Misurazione e misurazione Misurazione di tensione, corrente, potenza, energia, fattore di potenza e armoniche per la fatturazione, il monitoraggio, la gestione del carico e la valutazione della qualità dell'energia.
Monitoraggio e controllo Fornire visibilità locale e remota dello stato del circuito, delle condizioni di allarme e dello stato delle apparecchiature; consentendo operazioni di commutazione remota tramite SCADA o sistemi di automazione delle sottostazioni.

Tabella 2 — Le cinque funzioni principali dei quadri


2.3 Come funziona l'interruzione del circuito

La funzione più critica e tecnicamente impegnativa del quadro è l'interruzione della corrente di guasto. Quando si verifica un cortocircuito in un sistema di alimentazione, le correnti di guasto possono raggiungere valori da 10 a 50 volte superiori alla normale corrente operativa in pochi millisecondi. Se non interrotte rapidamente, queste correnti di guasto causeranno danni termici e meccanici catastrofici a cavi, trasformatori e altre apparecchiature.


L'interruttore, il dispositivo di interruzione primario in un quadro elettrico, deve eseguire tre azioni in rapida sequenza: rilevare il guasto (tramite i relè di protezione associati), separare i contatti elettrici ed estinguere l'arco che si forma tra i contatti di separazione. Il meccanismo di estinzione dell'arco è il principale elemento di differenziazione tra le diverse tecnologie degli interruttori automatici ed è discusso in dettaglio nel Capitolo 7.


2.4 Quadri e apparecchiature correlate

  • Quadri e apparecchiature di controllo:I quadri sono associati principalmente ai circuiti di potenza (generazione, trasmissione, distribuzione). L'apparecchiatura di controllo si riferisce in genere ad apparecchiature che controllano motori e altri carichi industriali nei circuiti di controllo. La norma IEC 62271 riguarda i quadri elettrici; La norma IEC 60947 riguarda le apparecchiature di controllo a bassa tensione.
  • Quadri e relè di protezione:I relè di protezione rilevano le condizioni di guasto e inviano segnali di intervento. Il quadro (nello specifico l'interruttore) esegue l'interruzione. Il relè comanda l'interruttore.
  • Quadro vs. trasformatore:Un trasformatore modifica i livelli di tensione; il quadro controlla e protegge i circuiti. In una sottostazione coesistono entrambi come componenti funzionali distinti.


3. Classificazione dei quadri per livello di tensione

La classificazione fondamentale dei quadri è in base al livello di tensione al quale funziona. Il livello di tensione determina le distanze di isolamento richieste, i livelli di energia dell'arco, le dimensioni dell'apparecchiatura e gli standard applicabili. La classificazione della tensione standard del settore è:


Classe di tensione Intervallo di tensione Applicazioni tipiche Standard primari
Bassa tensione (BT) Fino a 1.000 V CA Distribuzione degli edifici, controllo motori, quadri industriali IEC 61439, IEC 60947, UL 508A
Media tensione (MT) 1 kV – 52 kV Distribuzione primaria, fornitura industriale, progetti RE IEC 62271-100/-200/-202
Alta tensione (HV) 52 kV – 800 kV Sottostazioni di trasmissione, interconnessioni alla rete IEC 62271-100/-203, IEEE C37
Altissima tensione (UHV) Oltre 800 kV Dorsale di trasmissione HVDC/HVAC a lunga distanza IEC 62271 (speciale)

Tabella 3 — Classificazione dei quadri per livello di tensione


Nota:Le definizioni di "media tensione" e "alta tensione" variano a seconda degli organismi di normazione e delle convenzioni regionali. Nella terminologia IEC, l'alta tensione copre tutte le tensioni superiori a 1 kV, con un'ulteriore distinzione tra "alta tensione" (1–52 kV, a volte chiamata MV dai professionisti) e "altissima tensione" (EHV) superiore a 52 kV. Questo white paper utilizza la convenzione del professionista: LV ≤1 kV; MT = 1–52 kV; Alta tensione = 52–800 kV.


3.1 Dimensioni aggiuntive di classificazione

Oltre al livello di tensione, i quadri sono classificati anche in base a diverse altre dimensioni importanti:


Dimensione Categorie
Mezzo di isolamento Isolamento in aria (AIS), isolamento in gas SF₆ (GIS), vuoto, olio (legacy), dielettrico solido
Tipo di custodia Chiuso in metallo, rivestito in metallo, di tipo cubico, di tipo aperto (esterno)
Mezzo di interruzione Soffio d'aria, olio, vuoto, SF₆, CO₂/aria pulita (emergente)
Interno/esterno Quadri interni (ambiente controllato); Quadri da esterno (costruzione resistente alle intemperie)
Fisso/Estraibile Interruttori automatici a montaggio fisso (costo inferiore, minore flessibilità) rispetto a interruttori estraibili/estraibili (manutenzione più semplice, sostituzione a caldo)

Tabella 4 — Dimensioni aggiuntive per la classificazione dei quadri


4. Quadri di bassa tensione (BT).


4.1 Panoramica e ambito

I quadri a bassa tensione funzionano a tensioni di sistema fino a 1.000 V CA (o 1.500 V CC), coprendo la fase finale della distribuzione dell'energia agli utenti finali. I quadri di bassa tensione sono i più numerosi per numero di unità di qualsiasi categoria di quadri: letteralmente miliardi di unità sono installate in tutto il mondo in edifici residenziali, commerciali e industriali, data center, ospedali e impianti di produzione. Nonostante il livello di tensione inferiore, il quadro BT non è semplice; i moderni sistemi BT devono gestire grandi correnti di guasto, ambienti armonici complessi, elevate densità di carichi collegati e requisiti sempre più sofisticati di qualità dell’energia e di gestione dell’energia.


4.2 Componenti chiave dei quadri BT

Un quadro di manovra e controllo a bassa tensione (LVSCA), definito dalla norma IEC 61439, incorpora tipicamente i seguenti componenti funzionali:


  • Interruttori automatici scatolati (MCCB):Il dispositivo di protezione più potente per la maggior parte dei circuiti di distribuzione BT. Gli MCCB forniscono protezione da sovracorrente e da cortocircuito per correnti fino a circa 2.500 A. I meccanismi di sgancio magnetotermici sono standard; gli sganciatori elettronici vengono utilizzati nelle varianti più performanti.
  • Interruttori automatici aperti (ACB):Utilizzato per applicazioni di arrivo principale e accoppiatore bus in grandi quadri di distribuzione BT dove le correnti nominali superano 800 A (fino a 6.300 A). La struttura completamente estraibile consente una manutenzione sicura.
  • Interruttori automatici miniaturizzati (MCB):Dispositivi di protezione compatti con portata fino a circa 125 A, largamente utilizzati nei quadri di distribuzione finale.
  • Dispositivi a corrente residua (RCD/RCCB):Rileva lo squilibrio tra le correnti di fase e di neutro, fornendo una protezione essenziale contro le scosse elettriche.
  • Sezionatori con fusibili e interruttori-fusibili:Combina isolamento e protezione con fusibile, offrendo un'alternativa economicamente vantaggiosa in determinate applicazioni.
  • Sbarre:Conduttori in rame o alluminio che distribuiscono energia attraverso i circuiti; fondamentale per le prestazioni di tenuta al cortocircuito.
  • Relè di protezione e dispositivi di misurazione:Include relè di sovracorrente, guasto a terra e multifunzione, nonché misuratori di potenza e monitor di qualità.

400V Low Voltage Withdrawable Enclosed Switchgear

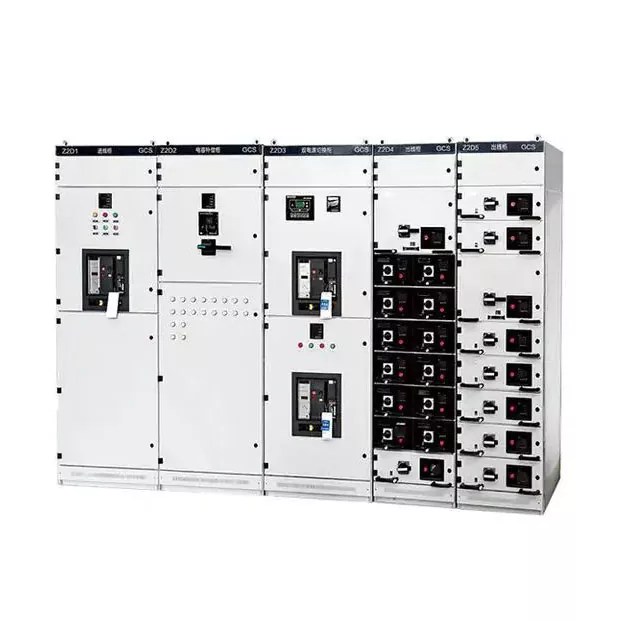

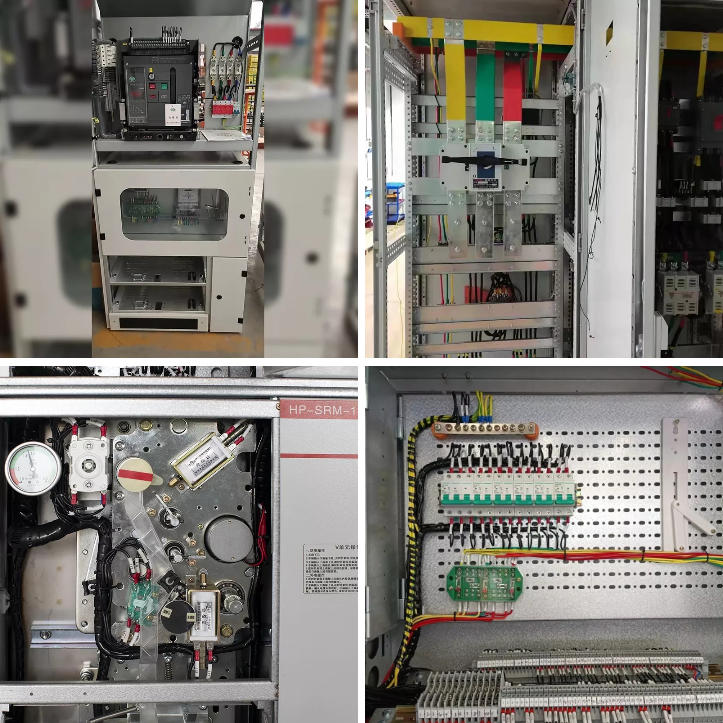

Figura 1 — Quadro di distribuzione principale a bassa tensione

4.3 Tipi di gruppi BT

La norma IEC 61439 definisce diversi tipi di quadri e apparecchi di controllo a bassa tensione (LVSCA) in base alle loro caratteristiche costruttive e funzionali:

  • Principali quadri di distribuzione (MDB):Punto di distribuzione primario BT che riceve energia dai trasformatori e la distribuisce ai sottoquadri e ai carichi principali. Tipicamente da 800 A a 6.300 A.
  • Quadri di sub-distribuzione (SDB):Distribuisci l'energia a zone specifiche come piani di edifici o aree di produzione. Tipicamente da 160 A a 1.600 A.
  • Centri di controllo motore (MCC):Progettato per applicazioni di controllo motori, integrando avviatori, contattori, dispositivi di protezione e controllo.
  • Pannelli di correzione del fattore di potenza (PFC):Utilizza banchi di condensatori per migliorare il fattore di potenza, ridurre le penalità e migliorare l'efficienza del sistema.


4.4 Principali parametri prestazionali del quadro BT

Parametro Descrizione e valori tipici
Tensione nominale (Ue) La tensione operativa dell'assieme. Valori comuni: 230/400 V, 400/690 V, 1.000 V.
Corrente nominale (In) Corrente continua massima che il gruppo può sopportare senza superare i limiti di temperatura. Gamma: da 63 A a 6.300 A.
Resistenza al cortocircuito (Icw) Corrente di picco e di breve durata. Valori tipici: 25 kA, 50 kA, 80 kA (1 s o 3 s).
Potere di interruzione (Icu/Ics) Potere di interruzione in cortocircuito ultimo (Icu) e di servizio (Ics) degli interruttori automatici. Deve superare la corrente di guasto massima prevista nel punto di installazione.
Grado di Protezione (IP) Minimo IP3X per ambienti industriali interni; IP54 o IP65 per ambienti esterni o difficili secondo IEC 60529.
Forma di separazione interna I moduli IEC 61439 1–4b definiscono la separazione tra unità funzionali e sbarre collettrici. Le forme più elevate migliorano la sicurezza e il contenimento dei guasti.

Tabella 5 — Principali parametri tecnici del quadro BT


5. Quadri di media tensione (MT) e unità principali ad anello


5.1 Panoramica e ruolo nella rete di distribuzione

I quadri di media tensione operano nell'intervallo da 1 kV a 52 kV e rappresentano il livello primario di commutazione e protezione per le reti di distribuzione dell'energia. Si trova nei terminali secondari delle sottostazioni di trasmissione di massa, nelle sottostazioni di distribuzione primaria, nei grandi impianti industriali, nel punto di connessione di impianti di energia rinnovabile e all'interno delle sottostazioni di trasformazione box-type. I quadri MT determinano la velocità di eliminazione dei guasti, la selettività della protezione e la flessibilità operativa della rete di distribuzione.


Il segmento MT sta attraversando la trasformazione tecnologica più significativa di qualsiasi categoria di quadri, guidata dall’eliminazione graduale del gas SF₆, dall’integrazione della protezione e del monitoraggio digitale e dalle esigenze delle architetture delle reti intelligenti.


5.2 Tipologie costruttive dei quadri MT

Tipo di costruzione Caratteristiche e applicazioni
Quadri con custodia metallica Tutte le parti sotto tensione racchiuse all'interno di una custodia metallica messa a terra, con scomparti separati per sbarre collettrici, dispositivi di commutazione e collegamenti dei cavi. Norma per i moderni impianti MT interni (IEC 62271-200).
Quadri rivestiti in metallo Una sottocategoria con barriere metalliche complete tra tutte le parti e i compartimenti sotto tensione. Livello massimo di contenimento dei guasti interni (IEC 62271-200 LSC2B).
Quadri di tipo a cubicolo Pannelli di cubicoli non resistenti all'arco elettrico assemblati in allineamenti. Più economico ma con prestazioni di guasto dell'arco inferiori.
Quadri isolati in gas (GIS) Tutte le parti sotto tensione racchiuse in involucri sigillati riempiti di SF₆ o con gas alternativo. Estremamente compatto, adatto per installazioni con vincoli di spazio.
Quadri isolati in aria (AIS) Utilizza l'isolamento dell'aria all'interno di involucri metallici o strutture aperte. Ingombro maggiore ma più semplice ed economico.

5.3 Unità principali dell'anello (RMU)


L'unità principale ad anello (RMU) è un gruppo di quadri MT compatto, sigillato in fabbrica, progettato per reti di distribuzione ad anello: la topologia standard per i sistemi di cavi MT urbani e suburbani. Una RMU in genere fornisce due posizioni dell'interruttore dell'alimentatore ad anello più una o più posizioni dell'alimentatore del trasformatore con dispositivi di protezione.

12kV Ring Main Unit SF6 Gas Insulated Switchgear

Figura 2 — Ring Main Unit (RMU): quadri MT compatti per reti di distribuzione


Le RMU sono disponibili in due varianti di isolamento primario:

  • RMU isolata in gas SF₆:Utilizza gas esafluoruro di zolfo per l'isolamento e l'estinzione dell'arco all'interno di un serbatoio sigillato. Estremamente compatto ed esente da manutenzione ma soggetto alle normative ambientali grazie all'elevato GWP.
  • RMU con isolamento solido/vuoto (SI RMU):Utilizza materiali dielettrici solidi e ampolle in vuoto. Privo di SF₆, rispettoso dell'ambiente e sempre più adottato come soluzione di prossima generazione.

5.4 Tecnologie degli interruttori automatici di media tensione

Tecnologia Principio di funzionamento Vantaggi principali Limitazioni
CB sottovuoto Arco spento in un contenitore per interruttore ad alto vuoto Lunga durata (>10.000 operazioni), senza gas, compatto, manutenzione ridotta Limitato a ≤52 kV
SF₆ CB Il flusso di gas spegne l'arco nella camera pressurizzata Elevato potere di interruzione, ottimo isolamento, compatto GWP elevato (~23.500), preoccupazioni ambientali, monitoraggio del gas richiesto
CB a getto d'aria L'aria ad alta pressione spegne l'arco Nessun gas pericoloso, adatto per uso esterno Ampia metratura, elevata manutenzione, in gran parte obsoleta

Tabella 6 – Confronto delle tecnologie degli interruttori automatici MT


5.5 Specifiche Tecniche dei quadri MT

Parametro Intervallo/valori tipici
Tensione nominale 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV
Corrente normale nominale 630 A, 1.250 A, 1.600 A, 2.000 A, 2.500 A, 3.150 A, 4.000 A
Corrente di interruzione di cortocircuito 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA
Resistenza a breve termine Tipicamente 1 s o 3 s alla corrente di cortocircuito nominale
Resistenza all'impulso di fulmine (LIWV) Da 60 kV (classe 7,2 kV) a 250 kV (classe 52 kV), secondo IEC 62271-1
Meccanismo operativo Motore a molla (standard); opzioni manuali o elettromagnetiche
Norma applicabile IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20

Tabella 7 — Specifiche tecniche dei quadri MT


6. Quadri ad alta tensione (AT).


6.1 Ruolo nelle reti di trasmissione

I quadri ad alta tensione funzionano a tensioni di sistema superiori a 52 kV, con tensioni comunemente utilizzate di 72,5 kV, 145 kV, 245 kV, 420 kV e 550 kV. Queste apparecchiature costituiscono l’infrastruttura critica di commutazione e protezione della rete di trasmissione di massa, il livello energetico più elevato del sistema energetico, responsabile del trasporto di grandi quantità di energia elettrica su lunghe distanze tra i centri di generazione e i centri di carico regionali.


Le conseguenze di un guasto dei quadri ad alta tensione sono gravi: un singolo interruttore difettoso in una delle principali sottostazioni di trasmissione da 220 kV può disconnettere centinaia di megawatt di generazione o carico. I danni alle apparecchiature dovuti a correnti di guasto a livelli di alta tensione possono essere catastrofici e costosi. Questo contesto spiega le prestazioni estremamente esigenti e i rigorosi requisiti di prova che i quadri AT devono soddisfare.


6.2 Tecnologie dei quadri AT

6.2.1 Sottostazioni isolate in aria (AIS)

Nella tecnologia AIS, i componenti del quadro AT - interruttori automatici, sezionatori, sezionatori di terra, trasformatori di misura - sono installati in strutture all'aperto con l'aria che fornisce isolamento tra le parti sotto tensione e la terra. Le sottostazioni AIS rappresentano da decenni lo standard per la commutazione a livello di trasmissione e rimangono comuni a livello globale grazie alla semplicità, ai costi inferiori e alla facilità di manutenzione e ispezione.

Le sottostazioni AIS richiedono un'area terrestre significativa per mantenere le distanze di sicurezza. Una tipica sottostazione AIS da 220 kV può richiedere 1-3 ettari, con diversi metri di spazio tra le fasi e verso terra.

6.2.2 Sottostazioni isolate in gas (GIS)

Nella tecnologia GIS, tutti i componenti sotto tensione sono alloggiati all'interno di involucri cilindrici di alluminio sigillati, riempiti di gas SF₆. Le proprietà dielettriche superiori dell'SF₆ consentono di ridurre drasticamente le distanze tra fase e terra e tra fase e fase, riducendo l'ingombro della sottostazione al 10-15% dell'area AIS equivalente.

Il GIS è preferito in ambienti con vincoli di spazio come sottostazioni urbane sotterranee, piattaforme offshore, siti ad alta quota e aree industriali fortemente inquinate.

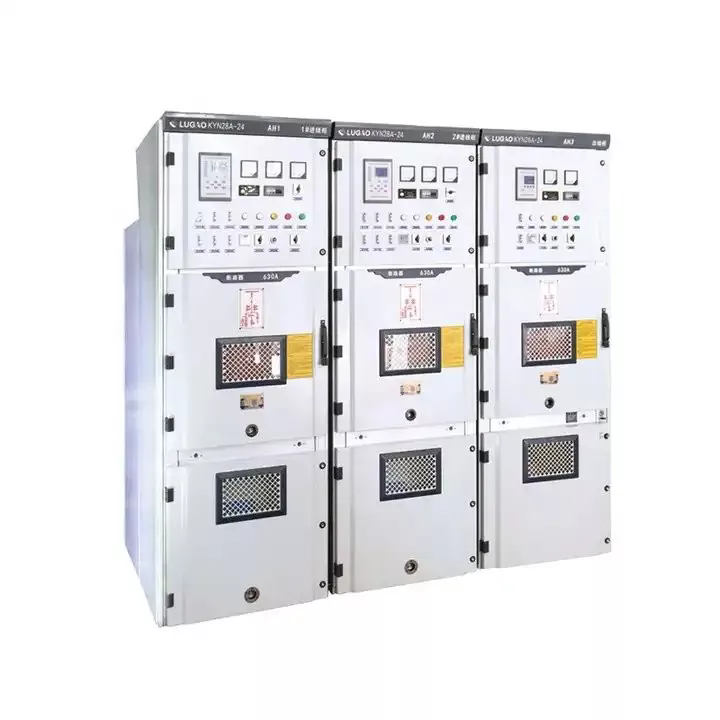

Armored Removable AC Metal Enclosed Switchgear

Figura 3 - Sottostazione di trasmissione di quadri isolati in gas ad alta tensione (GIS).


6.2.3 Quadri ibridi (HGIS)

I quadri ibridi integrano più funzioni primarie (interruttore automatico, sezionatore, sezionatore di terra, trasformatore di corrente) all'interno di un unico modulo compatto riempito con SF₆. Ciò offre una riduzione intermedia dell'impronta tra AIS e GIS, a un costo compreso tra i due. L'HGIS è sempre più utilizzato nelle estensioni delle aree dismesse e nell'aggiunta di capacità dove il GIS completo ha costi proibitivi.


6.3 Tecnologie degli interruttori automatici AT

L'interruttore automatico di tipo puffer o self-blast SF₆ è la tecnologia ad alta tensione dominante. I miglioramenti nella geometria del contatto e nel controllo dell'arco riducono l'energia operativa, consentendo meccanismi affidabili azionati a molla invece di grandi attuatori idraulici/pneumatici. Le alternative in fase SF₆ per l'alta tensione (miscele CO₂/O₂, ampolle sotto vuoto) sono ancora in fase di ricerca, con una diffusione commerciale limitata a partire dal 2026.

6.4 Quadri AT Lugao — Specifiche

Parametro Specifiche dei quadri ad alta tensione di Lugao
Intervallo di tensione 3.600 V – 40.500 V (conforme alle definizioni della classe di tensione IEC 62271-1)
Corrente normale nominale Fino a 4.000 A
Resistenza al cortocircuito Fino a 50 kA (1 s di breve durata)
Tipo di custodia Armadio completamente isolato in metallo; configurazioni interne ed esterne
Mezzo di isolamento Isolamento in aria (AIS)/isolamento solido; Disponibili configurazioni SF₆
Conformità agli standard IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, serie ANSI/IEEE C37
Certificazioni CE, ISO, CCC; Testato da terzi

Tabella 8 — Specifiche tecniche del quadro ad alta tensione Lugao Power


7. Tecnologie di isolamento e estinzione dell'arco


7.1 Il problema dell'arco

Quando i contatti dell'interruttore si separano sotto carico o sotto corrente di guasto, l'energia elettrica sostiene un arco plasma tra i contatti. Le temperature raggiungono i 5.000–20.000 K, trasportando tutta la corrente di guasto fino allo spegnimento. La capacità di estinzione dell'arco dell'interruttore (velocità di interruzione con corrente naturale pari a zero) determina la massima corrente di guasto interrompibile (capacità di interruzione) e l'energia lasciata passare.


I mezzi di interruzione, la geometria dei contatti e la progettazione del meccanismo operativo definiscono le prestazioni dell'interruttore e i requisiti di manutenzione.


7.2 Confronto dei mezzi di spegnimento dell'arco

Medio Intervallo di tensione Prestazioni eccezionali Impatto ambientale Manutenzione Tendenza
Vuoto BT – 52 kV Eccellente Nessuno Molto basso Crescente
SF₆Gas MV – ALTA Eccellente GWP 23.500 ⚠ Basso (sigillato) Regolamentato ↓
Aria (ACB) LV Bene Nessuno Moderare Stabile
Olio (sfuso) MV (precedente) Bene Rischio incendio Alto Eredità ↓
Miscela di CO₂ MV-HV (sviluppo) Emergente GWP ~1 Da definire Fase di ricerca e sviluppo

Tabella 9 – Confronto dei mezzi di estinzione dell'arco tra le categorie di quadri


7.3 Tecnologie di isolamento

  • Isolamento dell'aria (AIS):L'aria ambiente come dielettrico. Semplice, economico, richiede ampi spazi, sensibile all'inquinamento, all'umidità e all'altitudine.
  • Isolamento gas SF₆ (GIS):SF₆ pressurizzato in involucri sigillati. Compatto, spazi 10–15 volte più piccoli rispetto all'AIS. Eliminazione SF₆ per GWP ≈ 23.500.
  • Isolamento dielettrico solido:Polimeri ad alte prestazioni (resina epossidica, EPDM, resina cicloalifatica). Alternativa priva di SF₆, resistente all'inquinamento, in rapida conquista di quote di mercato nei quadri MT e nelle RMU.


7.4 L'eliminazione graduale di SF₆: transizione del settore

Il Regolamento UE sui gas fluorurati (UE 2024/573) elimina gradualmente gli SF₆ per i nuovi impianti MT a partire dal 2030. Altre regioni stanno adottando norme simili. Le risposte del settore includono:

  • Quadri MT e RMU con isolamento solido con ampolle in vuoto (provati fino a 40,5 kV).
  • Tecnologia g³ (gas verde per rete) — miscela di fluoronitrile + CO₂/O₂ — per HV GIS.
  • Quadri ad alta tensione con CO₂/O₂ e aria secca: adozione commerciale limitata, tecnicamente fattibile.


⚠ NOTA SUGLI APPALTI
Per progetti con durata di 20-30 anni, la scelta della tecnologia senza SF₆ evita costi di sostituzione anticipati. I quadri di media tensione con isolamento solido e sottovuoto di Lugao Power forniscono alternative conformi e a prova di futuro. Coinvolgi l'ingegneria di Lugao per soluzioni ottimali senza SF₆.


8. Parametri e standard chiave delle prestazioni


8.1 Parametri tecnici critici

Parametro Definizione e importanza
Tensione nominale (Ur) La tensione di sistema più alta alla quale il quadro può funzionare in modo continuo. Deve superare la tensione operativa massima al momento dell'installazione.
Corrente di interruzione nominale di cortocircuito (Isc) Massima corrente di guasto che l'interruttore può interrompere in modo affidabile. Deve superare la potenziale corrente di guasto del sistema.
Resistenza nominale a breve termine (Icw) Il quadro elettrico può sopportare la corrente massima per un tempo definito (1 s o 3 s) senza danni strutturali.
Corrente normale nominale (Ir) Corrente di carico continua massima entro i limiti termici, con margine di crescita del carico.
Livelli di isolamento (LIWV / SIWV) Tensioni di tenuta ad impulso di fulmine e di tenuta ad impulso di commutazione. Deve coordinarsi con la protezione da sovratensione.
Classificazione dell'arco interno (IAC) Le categorie IEC 62271-200 (A, B, AB) definiscono il contenimento sicuro dei guasti da arco interno.
Perdita di continuità del servizio (LSC) Le categorie LSC1/LSC2/LSC2B della norma IEC 62271-200 definiscono se i vani adiacenti rimangono sotto tensione durante la manutenzione.

Tabella 10 — Parametri tecnici critici del quadro

8.2 Standard internazionali applicabili

Standard Corpo Ambito
CEI 62271-1 CEI Specifiche comuni per quadri e apparecchiature di controllo AT: tutte le classi di tensione.
CEI 62271-100 CEI Interruttori automatici CA: standard primario interruttore MT/AT.
CEI 62271-200 CEI Quadri CA in involucro metallico per quadri MT da 1 kV a 52 kV.
CEI 62271-203 CEI Quadri blindati isolati in gas (GIS) per >52 kV — GIS di trasmissione.
CEI 61439-1/-2 CEI Assiemi di quadri BT: verifica della progettazione e prove di routine.
Serie ANSI/IEEE C37 IEEE Riguarda gli interruttori automatici CA AT (C37.04/06/09), i quadri MT (C37.20), i test.
GB/T3906 SAC Standard cinese per quadri con involucro metallico da 3,6–40,5 kV. Equivalente alla norma IEC 62271-200.
Serie IEC 60947 CEI Quadri e apparecchiature di controllo BT: norme sui dispositivi per interruttori, sezionatori, contattori.

Tabella 11 — Principali norme internazionali per i quadri


9. Settori applicativi


9.1 Utilità elettriche: generazione, trasmissione e distribuzione

  • Generazione di energia:CB per generatori di grandi dimensioni, quadri ausiliari, terminali di trasformatori elevati HV.
  • Sottostazioni di trasmissione:Bus AIS/GIS ad alta tensione a 110 kV, 220 kV, 500 kV per commutazione, eliminazione guasti, riconfigurazione della rete.
  • Sottostazioni di distribuzione primarie:Quadro metallico di media tensione che alimenta gli alimentatori della distribuzione primaria (10 kV o 33 kV).
  • Distribuzione secondaria:RMU MT presso punti cliente, sottostazioni piazzolate/chioschi per la distribuzione urbana.
  • Sistemi HVDC:Trasformatori di commutazione e convertitori CC specializzati per progetti rinnovabili a lunga distanza.


9.2 Impianti Industriali

  • Alta frequenza di funzionamento: i demolitori industriali possono funzionare centinaia di volte all'anno; selezionare la resistenza meccanica di conseguenza.
  • Coordinamento della protezione del motore: il quadro MT deve coordinarsi con la protezione termica/differenziale del motore, avviatori a tensione ridotta.
  • Classificazioni delle aree pericolose: Raffinerie di petrolio, impianti chimici, movimentazione di cereali - conformi allo standard IEC 60079.
  • Standard di settore specifici: Minerario (IEC 60079, AS 2081), Offshore (certificato per il settore marino DNV, ABS, Lloyd's).


9.3 Progetti di energia rinnovabile

  • Solare fotovoltaico: sezionatori con fusibili BT, quadri MT all'uscita dell'inverter, quadri AT alla sottostazione di rete.
  • Energia eolica: quadri MT in turbina (33 kV), sottostazione di collettori offshore (HV GIS/AIS), sottostazione di rete onshore.
  • Battery Energy Storage (BESS): quadri bidirezionali BT/MT, coordinamento rapido della protezione con controlli inverter.
  • Green Hydrogen: Elettrolizzatore Combinazioni trasformatore BT/MT-quadri, quadri DC per protezione bus.


9.4 Edifici commerciali e infrastrutture

  • Elevata affidabilità e disponibilità: ridondanza N+1 o 2N, trasferimento bus automatico, commutazione no-break.
  • Ingombro compatto: quadri miniaturizzati per cabine elettriche urbane.
  • Bassa rumorosità e sicurezza antincendio: quadri di tipo a secco/a vuoto, basso rumore udibile per gli spazi occupati.
  • Integrazione della gestione energetica: BMS/EMS tramite BACnet, Modbus, IEC 61850.


9.5 Elettrificazione dei trasporti

  • Elettrificazione ferroviaria: quadri CA/CC progettati per cicli di lavoro di commutazione del carico del treno.
  • Infrastrutture di ricarica per veicoli elettrici: sottostazioni di fornitura MT, quadri di distribuzione BT per la ricarica di hub/depositi pubblici.
  • Porti e spedizioni: collegamenti di alimentazione da terra con ferro a freddo, quadri di media tensione compatti e resistenti alle intemperie conformi agli standard marini.


10. Guida all'approvvigionamento e alla selezione


10.1 Il processo di specifica del quadro

Fare un passo Attività Domande chiave e risultati finali
1 Analisi del sistema Condurre/rivedere l'analisi dei cortocircuiti. Determinare la massima corrente di guasto potenziale in ciascuna posizione.
2 Definizione di carico e tensione Definire la corrente normale nominale, la tensione del sistema, la regolazione della tensione e i requisiti OLTC, se applicabili.
3 Selezione della tecnologia Selezionare la classe di tensione (LV/MV/HV), il mezzo di interruzione (vuoto/SF₆/aria), il tipo di custodia (AIS/GIS/con custodia in metallo), configurazione interna/esterna.
4 Definizione degli standard Identificare gli standard applicabili, specificare le certificazioni richieste (IEC, ANSI, CE, CCC, DNV, ecc.) nella RFQ.
5 Coordinamento della protezione Definire le funzioni del relè, il coordinamento tempo-corrente, il protocollo di comunicazione (IEC 61850, Modbus, DNP3), i requisiti IAC/LSC.
6 Condizioni del sito Definisci temperatura, altitudine, umidità, inquinamento, zona sismica, installazione interna/esterna. Determinare le specifiche di declassamento e custodia.
7 Richiesta di offerta e valutazione Emettere specifiche tecniche. Valutazione delle offerte: conformità, prove di tipo, consegna, supporto, TCO.

Tabella 12 — Specifiche dei quadri e processo di approvvigionamento in sette fasi


10.2 Matrice di selezione della tecnologia

Scegli i quadri di media tensione isolati in vuoto/solido quando... Scegli SF₆ GIS quando...
SF₆ vietato o regolamentato; a prova di futuro e a basso rischio ambientale; MT ≤ 40,5 kV; bassa manutenzione; preferenza per interni Area del sito fortemente vincolata; tensione >40,5 kV; ambiente esterno altamente inquinato; intervallo di manutenzione prolungato; prestazioni ermeticamente sigillate

Tabella 13 — Guida alla selezione della tecnologia: Vuoto/SI vs SF₆ GIS


10.3 Considerazioni sul costo totale di proprietà

  • Costo in conto capitale: apparecchiature, relè di protezione, misurazione, terminazioni dei cavi, documentazione.
  • Installazione e messa in servizio: opere civili, montaggio, terminazione cavi, impostazione relè, test, energizzazione.
  • Perdite di energia: perdite a vuoto e a carico nei trasformatori e nei percorsi di corrente.
  • Costo di manutenzione: manutenzione programmata, ricambi, manodopera specializzata. Vuoto/isolamento solido inferiore a SF₆/olio.
  • Costo di fine vita: smantellamento, recupero/smaltimento di SF₆, riciclaggio.


💡 APPROFONDIMENTI CHIAVE
Analisi TCO: su una durata di servizio di 20 anni, i costi totali di manutenzione e fine vita dei quadri di media tensione in SF₆ superano le alternative con isolamento solido/vuoto del 15–25% (incluso il recupero di SF₆). Si consiglia vivamente di quantificarlo prima dell'impegno.

11. Lugao Power: gamma di prodotti e capacità


11.1 Panoramica dell'azienda

Lugao Power Co., Ltd.è un produttore specializzato leader con sede in Cina di quadri elettrici, trasformatori di potenza e sottostazioni di trasformazione box-type. Con un focus dedicato sulle apparecchiature di distribuzione dell'energia, Lugao ha sviluppato una profonda esperienza ingegneristica nell'intera gamma di tensione, dai quadri di distribuzione a bassa tensione agli armadi con custodia metallica ad alta tensione, al servizio di servizi di pubblica utilità, appaltatori EPC, operatori industriali e sviluppatori di progetti di energia rinnovabile in tutti i mercati globali.


La fornitura diretta in fabbrica combinata con una forte capacità OEM, conformità multi-standard e un team di supporto tecnico altamente reattivo rendono Lugao un partner di fornitura preferito per progetti internazionali che richiedono qualità, conformità e prezzi competitivi.


Lugao Power

Figura 4 — Impianto di produzione di Lugao Power Co., Ltd


11.2 Portafoglio prodotti quadri

Prodotto Intervallo di tensione/corrente Standard Certificazioni
Quadro di distribuzione principale BT (MDB) Fino a 1.000 V / fino a 6.300 A IEC 61439-1/-2, Gran Bretagna CE, ISO, CCC
Centro controllo motori BT (MCC) Fino a 1.000 V / fino a 4.000 A CEI 61439-4, CEI 60947 CE, ISO, CCC
Quadri di media tensione con custodia metallica 3,6 kV – 40,5 kV / fino a 4.000 A IEC 62271-200, GB/T 3906 CE, ISO, CCC, omologato
Unità principale Ring (RMU) 12 kV – 40,5 kV IEC 62271-200, IEC 62271-1 CE, ISO, CCC, omologato
Armadio con custodia in metallo completamente isolato 12 kV – 40,5 kV / fino a 4.000 A CEI 62271-200 CE, ISO, omologato
Quadri AT 3.600 V – 40.500 V / fino a 4.000 A, 50 kA IEC 62271-100/-1, ANSI C37 CE, ISO, CCC, omologato
Quadri personalizzati/OEM Secondo specifica del cliente IEC / ANSI / GB / BS (per progetto) Per requisito del progetto

Tabella 14 – Portafoglio di prodotti dei quadri di potenza Lugao


11.3 Principali vantaggi competitivi

  • Gamma completa di tensioni:La fornitura da un unico fornitore di quadri BT, MT e AT garantisce coerenza di progettazione, coordinamento della protezione compatibile e documentazione semplificata. Elimina la complessità della gestione dell'interfaccia tra i fornitori.
  • Conformità multi-standard:Prodotti progettati e testati secondo gli standard IEC, ANSI/IEEE, GB, CE e CCC. Consente l'implementazione in quasi tutte le giurisdizioni di progetto, dall'Europa al Nord America all'Asia-Pacifico.
  • Forte ingegneria e personalizzazione:I tecnici interni forniscono configurazioni personalizzate: tensioni non standard, valori di corrente insoliti, dimensioni speciali dell'involucro, disposizioni esclusive delle sbarre collettrici, integrazione dei relè e interfacce SCADA.
  • Supporto per l'ispezione di terze parti:Lugao supporta FAT con rappresentanti dei clienti o agenzie di ispezione, fornendo dati completi sui test, registri di calibrazione e certificati dei materiali.
  • Capacità di produzione OEM:Supporto OEM completo: targhette personalizzate, combinazioni di colori, linguaggio della documentazione e imballaggio in base alle specifiche del marchio. Comprovata esperienza di esportazione.
  • Esperienza di esportazione globale:Vasta esperienza in spedizioni internazionali, documentazione doganale e approvazione di servizi pubblici in Asia-Pacifico, Medio Oriente, Africa, Europa e Americhe.


12. Garanzia di qualità e test


12.1 Sistema di Gestione della Qualità

Le attività di produzione e ingegneria di Lugao Power sono certificate ISO 9001, con un sistema di gestione della qualità (QMS) che copre tutte le fasi della realizzazione del prodotto, dall'ispezione dei materiali in entrata al controllo del processo di produzione, ai test del prodotto finito e al supporto post-consegna. Il sistema di gestione della qualità comprende procedure controllate per la revisione della progettazione, la qualificazione dei fornitori, la gestione delle apparecchiature di prova calibrate, il trattamento delle non conformità e le azioni correttive.


12.2 Prove di tipo

Le prove di tipo, condotte su unità prototipo presso laboratori di prova ad alta tensione accreditati di terze parti, verificano che il progetto soddisfi tutti i requisiti prestazionali specificati. Le linee di prodotti standard di Lugao sono testate in conformità con gli standard IEC e GB applicabili. I rapporti sui test di tipo di laboratori riconosciuti (tra cui KEMA, TÜV Rheinland, SGS, CPRI e CEPRI) sono disponibili per la revisione come parte del pacchetto di documentazione di prequalificazione.


Le prove di tipo per quadri MT (IEC 62271-200) includono:

  • Prove di tipo dielettrico: tensione di tenuta a frequenza industriale, tensione di tenuta ad impulso di fulmine.
  • Prove di apertura e chiusura in cortocircuito degli interruttori automatici.
  • Prova di corrente di breve durata su sbarre e involucri.
  • Test di classificazione dell'arco interno (IAC): verifica della sicurezza del personale in condizioni di guasto da arco interno.
  • Test ambientali: Aumento della temperatura, verifica della classe di protezione IP, vibrazioni, sismica (dove richiesto).


12.3 Test di routine

Prova di routine Standard/Criteri di accettazione
Resistenza alla frequenza di alimentazione Tensione applicata al livello di isolamento nominale per 1 minuto: senza flashover o scariche disturbanti
Resistenza di isolamento Test Megger a 2,5 kV o 5 kV CC; risultato rispetto al valore di riferimento e alla soglia minima di accettazione
Prova di funzionamento meccanico Meccanismi di comando dell'interruttore e del sezionatore sottoposti a ciclo; tempi di funzionamento e viaggi misurati
Verifica dell'interblocco Tutti gli interblocchi di sicurezza (meccanici ed elettrici) sono stati verificati per impedire sequenze di commutazione errate
Test funzionale del relè di protezione Tutte le funzioni di protezione configurate sono state testate rispetto alle impostazioni dei relè; tempi di viaggio verificati secondo specifica
Controllo del cablaggio e del circuito di controllo Tutta la continuità, la polarità e l'isolamento del cablaggio secondario e di controllo sono verificati rispetto ai disegni approvati
Ispezione visiva e dimensionale Tutti i componenti, le etichette, i contrassegni delle sbarre collettrici e le connessioni verificati rispetto ai disegni di produzione approvati

Tabella 15 — Programma di test di routine di potenza di Lugao per quadri


IMPEGNO PER LA QUALITÀ

Ogni spedizione di quadri Lugao Power è accompagnata da un pacchetto completo di documentazione tecnica: rapporto di prova di routine con tutti i valori misurati e criteri di accettazione, riferimenti ai certificati di prova di tipo, certificati dei materiali, registri di calibrazione per apparecchiature di prova, registri di ispezioni dimensionali e disegni as-built. Su richiesta è possibile organizzare ispezioni di terze parti e FAT assistiti.


13. Conclusioni e raccomandazioni


13.1 Conclusioni principali

  • Il quadro è un componente fondamentale e critico per la sicurezza di ogni sistema di alimentazione. Specifiche errate, corrente nominale di guasto inadeguata o apparecchiature di scarsa qualità rappresentano seri rischi per il personale, le apparecchiature e la continuità della fornitura.
  • Il settore dei quadri sta attraversando la transizione tecnologica più significativa degli ultimi decenni, guidata principalmente dall’eliminazione normativa del gas isolante SF₆ e dall’integrazione dell’intelligenza digitale e della capacità di comunicazione della rete intelligente.
  • I quadri MT con isolamento solido e sotto vuoto rappresentano ora alternative prive di SF₆ tecnicamente collaudate e disponibili in commercio per l'intera gamma di tensioni MT. I progetti con una lunga durata delle risorse dovrebbero prendere fortemente in considerazione queste tecnologie per evitare futuri costi di conformità normativa.
  • L'analisi dei cortocircuiti è il fondamento critico per la sicurezza di tutte le decisioni relative al dimensionamento dei quadri. I quadri devono essere dimensionati per la massima corrente di guasto presunta nel punto di installazione, con adeguati margini di sicurezza.
  • L’analisi del costo totale di proprietà rivela costantemente che i quadri con specifiche più elevate e qualità migliore offrono un valore economico superiore per una durata delle risorse di 20-30 anni, rispetto al risparmio apparente di alternative a basso costo e con specifiche inferiori.
  • La gamma completa di prodotti da bassa ad alta tensione, la conformità multi-standard e la forte capacità ingegneristica di Lugao Power lo posizionano come un partner di fornitura unico, affidabile e competitivo per progetti di quadri in tutte le classi di tensione e nei mercati globali.


13.2 Raccomandazioni strategiche

  1. Condurre o commissionare un'analisi rigorosa dei cortocircuiti del sistema di alimentazione nella fase di progettazione di qualsiasi progetto di quadro. Non fare affidamento su dati stimati o storici sui livelli di guasto: i cambiamenti del sistema potrebbero aver alterato in modo significativo i livelli di guasto effettivi.
  2. Specificare la tecnologia senza SF₆ (isolamento sotto vuoto o solido) per tutti i nuovi progetti di quadri MT, a meno che non esista una giustificazione tecnica convincente per SF₆. Ciò è particolarmente importante per i progetti con una durata delle risorse superiore a 20 anni.
  3. Includere esplicitamente i requisiti IAC (Internal Arc Classification) nelle specifiche dei quadri MT per tutte le applicazioni in cui il personale può essere presente vicino ad apparecchiature sotto tensione.
  4. Richiedere certificati di prova di tipo da laboratori terzi accreditati (non solo rapporti di prova di fabbrica) come requisito non negoziabile in tutte le richieste di offerta di approvvigionamento di quadri.
  5. Valutare il costo totale di proprietà – non solo il prezzo del capitale – quando si confrontano le offerte della concorrenza, in particolare tenendo conto dei costi di manutenzione, degli obblighi SF₆ e delle perdite energetiche.
  6. Per i progetti che richiedono più classi di tensione di quadri, valuta l'approvvigionamento da un'unica fonte da un produttore come Lugao Power per semplificare la gestione delle interfacce, il coordinamento della documentazione e la gestione continua delle relazioni con i fornitori.
Notizie correlate
Lasciami un messaggio
X
Utilizziamo i cookie per offrirti una migliore esperienza di navigazione, analizzare il traffico del sito e personalizzare i contenuti. Utilizzando questo sito, accetti il ​​nostro utilizzo dei cookie. politica sulla riservatezza
Rifiutare Accettare
