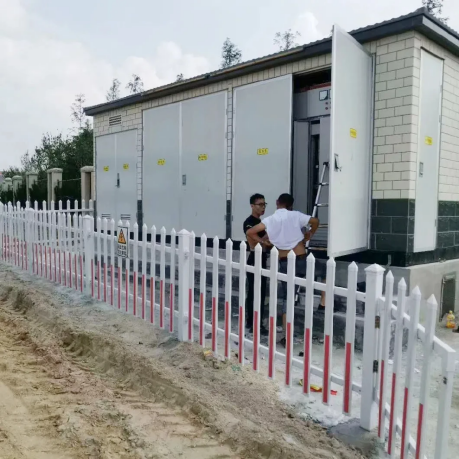

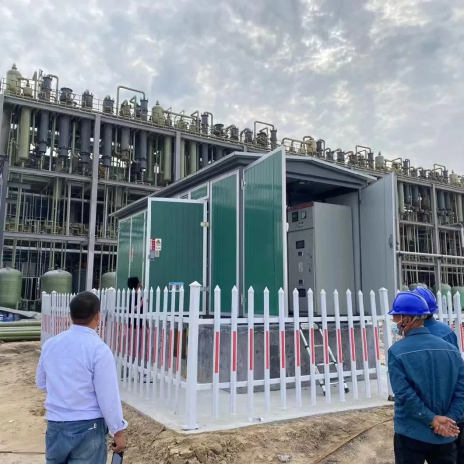

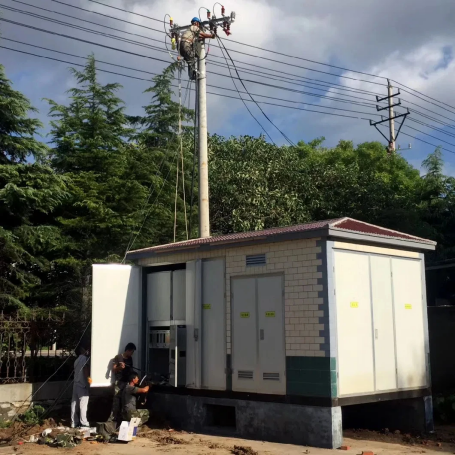

La sottostazione di tipo scatola (abbreviata come sottostazione di tipo scatola) è adatta per aree residenziali, sottostazioni pubbliche urbane, vivaci aree in centro, alimentatori di costruzione, ecc. È una sorta di quadro ad alta tensione, trasformatore di alimentazione, distribuzione a basso contenuto di tensione.
1. Ilsottostazione di tipo scatolaShell deve avere cinque funzioni di protezione in base ai requisiti standard, tra cui protezione solare, protezione della pioggia, protezione della polvere, protezione della ruggine e prevenzione di piccoli animali (come i serpenti). Il materiale a guscio può essere piastra in acciaio inossidabile, piastra in acciaio rolld a freddo, piastra in lega di alluminio, piastra in acciaio a colori e piastra di cemento. Il corpo della scatola è composto da tre parti: base, guscio e coperchio superiore. La base è generalmente saldata o fissata con bulloni che utilizzano acciaio canale, acciaio angolare, acciaio piatto, piastra di acciaio, ecc.; Al fine di soddisfare le esigenze di ventilazione, dissipazione del calore e linee di ingresso e uscita, sono aperti fori e fori circolari nelle posizioni corrispondenti. Il guscio della scatola e il coperchio superiore possono essere piegati, saldati o collegati con viti, cerniere e relativi accessori speciali in acciaio di canale, acciaio ad angolo, piastra in acciaio, piastra in lega di alluminio, piastra in acciaio a colori, piastra di cemento, ecc. Per evitare forti radiazioni di luce solare in calda, calda tra i tradizionali, la parte superiore è dotata di composto tradizionale "in cima tradizionale". Design unificato, la maggior parte dei progettisti non utilizza più il metodo per riempire il guscio con riempitivi di isolamento, perché sebbene possa prevenire l'esposizione al sole, ostacola ancora la dissipazione del calore del trasformatore. Pertanto, oltre a trattenere i fori del coniudo sul guscio, l'area di dissipazione del calore viene aumentata e la convezione dell'aria viene rafforzata per dissipare il calore, riducendo al contempo i costi di produzione.
2. Il dispositivo di distribuzione ad alta tensione del trasformatore di scatole è diviso in due tipi: tipo di terminale e tipo di rete ad anello in termini di modalità linea in arrivo; In termini di direzione della linea in arrivo, può essere diviso in linee in entrata sopra la testa dalla parte superiore della scatola (utilizzate principalmente nei tradizionali trasformatori di scatole) e le linee sotterranee in entrata e in uscita utilizzando trincee per cavi ad alta tensione (comunemente utilizzate nei design moderni). Esistono molti interruttori di carico della serie SF6 con gas SF6 come mezzo di estinzione per arco, ma il costo è superiore agli interruttori di carico ad alta tensione della serie FN12. Questo tipo di interruttore ha varie strutture, anche con fusibili, senza fusibili, interruttori di messa a terra, ecc. Ed è generalmente dotato di display in diretta. Il meccanismo operativo è per lo più manuale ed elettrico. L'attrezzatura di protezione dell'interruttore con fusibili può interrompere automaticamente quando il circuito è corto. Ci sono anche interruttori a vuoto con vuoto come mezzo di estinzione ad arco, che può essere usato da solo, con fusibili o in serie con switch di carico in serie SF6, ma aumenterà il costo. Gli utenti non devono usarli in questo modo se non hanno requisiti speciali. Se l'utente ha requisiti di misurazione ad alta tensione, il dispositivo di distribuzione ad alta tensione del trasformatore di tipo scatola deve anche essere dotato di un mobile di misurazione ad alta tensione e la sua struttura è generalmente composta da CT, PT, metri di misurazione, controllo telecomando e dispositivi di telemetria. Tuttavia, la misurazione della sottostazione di tipo scatola dovrebbe essere basata sul lato a bassa tensione, che può migliorare l'affidabilità dell'alimentazione e ridurre i fattori instabili. La perdita del trasformatore può essere convertita in addebiti elettrici a carico dell'utente.
3. Iltrasformatore di tipo boxè dotato di una stanza di trasformatore indipendente, che è principalmente composta da un trasformatore, un sistema di controllo automatico della temperatura, illuminazione e protettori di sicurezza. Il trasformatore emetterà molto calore quando è in esecuzione, quindi i problemi di dissipazione del calore e ventilazione sono i punti chiave del design del trasformatore di scatole. Il calore generato dal funzionamento del trasformatore aumenterà la temperatura interna, specialmente quando la temperatura ambiente è alta. La ventilazione naturale da sola spesso non può garantire un funzionamento affidabile e sicuro. Oltre all'uso della ventilazione naturale per una piccola capacità, la protezione della misurazione della temperatura è generalmente progettata e vengono utilizzate misure di scarico forzato per risolvere il problema. Il sistema consiste principalmente in un dispositivo di misurazione in grado di misurare la temperatura ambiente e la temperatura dell'olio del trasformatore e controllare l'ingresso della ventola di scarico in base alla gamma impostata attraverso i circuiti di controllo manuale e automatico. Il trasformatore può essere selezionato come tipo olio o di tipo secco. Poiché il tipo a secco è costoso, gli utenti generalmente preferiscono il tipo di olio per ridurre i costi senza requisiti speciali. La capacità è generalmente 100-1250KVA e il massimo non supera i 1600kVA.
4. La sala a bassa tensione del trasformatore di scatole ha diverse strutture di design in base alle diverse occasioni di imprese industriali e minerarie o aree residenziali. I trasformatori di scatole utilizzati nelle imprese industriali e minerarie dovrebbero essere progettati separatamente per l'alimentazione di alimentazione e illuminazione. Quando si misurano la bassa tensione, l'ufficio di alimentazione richiede una misurazione separata dell'elettricità dell'illuminazione perché il prezzo unitario dell'elettricità di illuminazione è superiore a quello dell'elettricità di alimentazione. La sottostazione utilizzata nelle aree residenziali non ha bisogno di considerare il problema dell'elettricità di potenza. Il numero di percorsi di output nella stanza a bassa tensione varia in base alla capacità del trasformatore e alle esigenze dell'utente. Se la capacità è piccola e la domanda è piccola, è possibile fissare meno percorsi; Se la capacità è grande e la domanda è elevata, è possibile stabilire più percorsi. Può anche essere disposto in un formato di operazione del corridoio.
