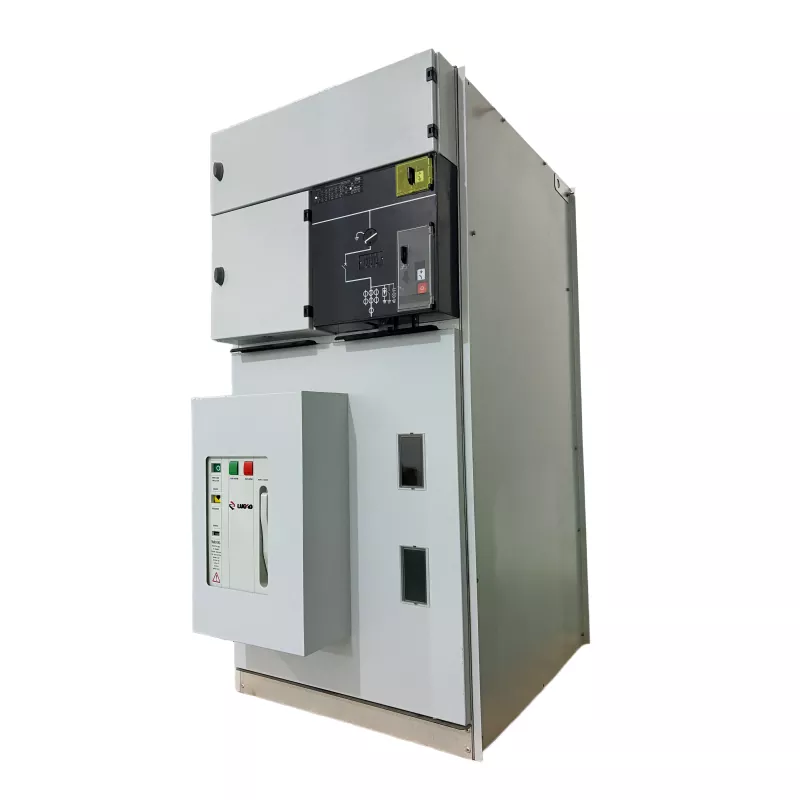

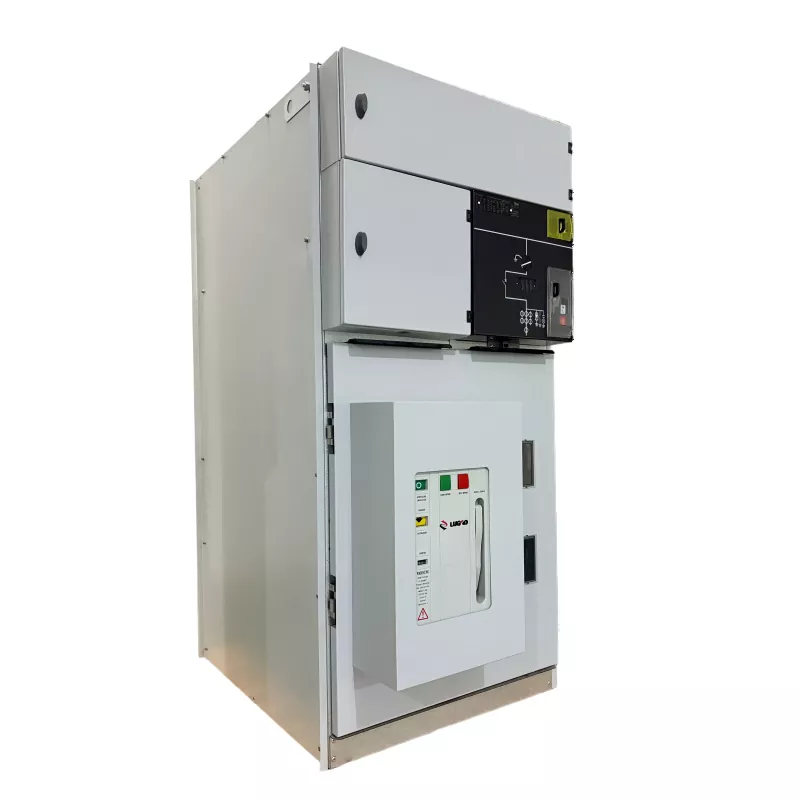

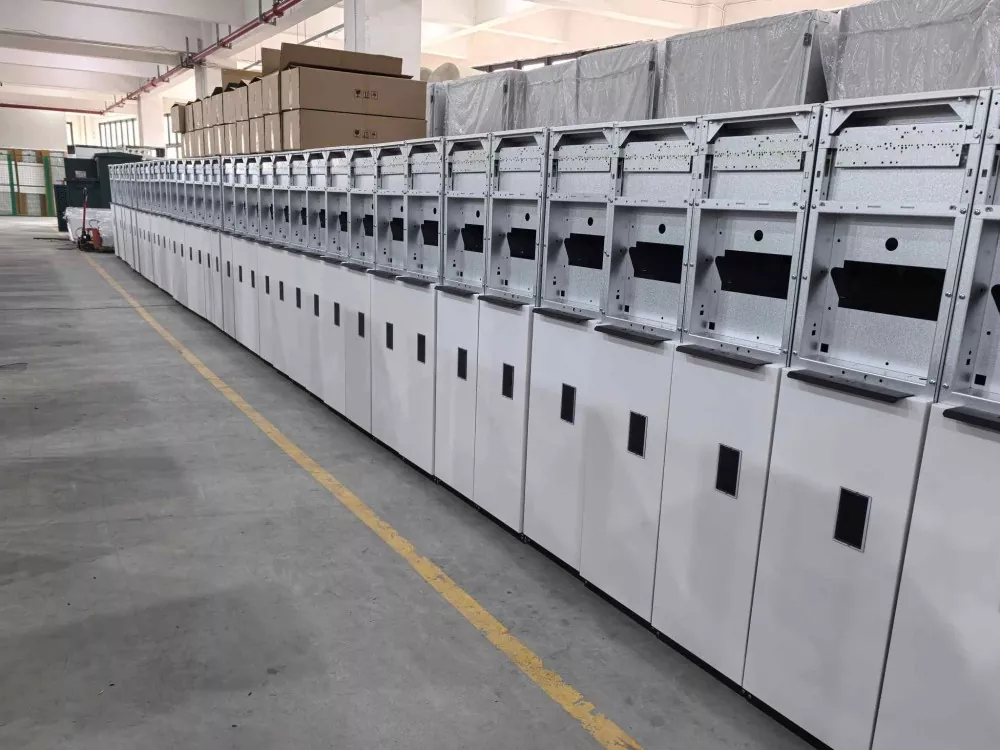

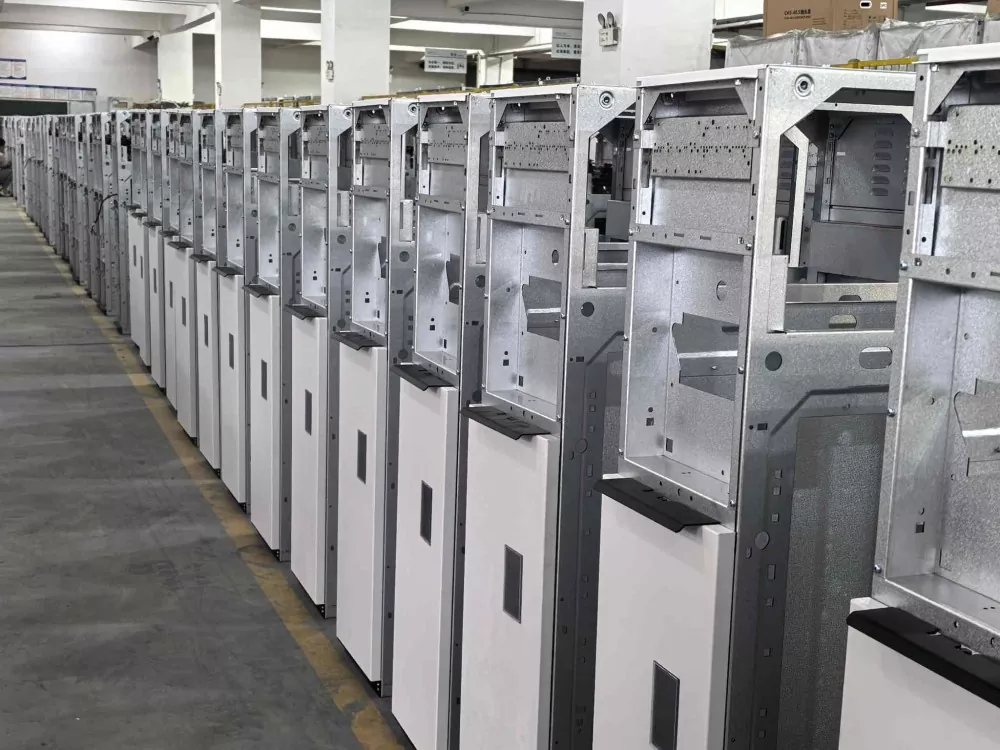

Pannello di comando dell'unità principale ad anello isolato in gas per interni con VCB

In qualità di produttore professionale, vorremmo fornirvi un pannello di comando dell'unità principale ad anello isolato in gas per interni di alta qualità con VCB. Si tratta di un dispositivo di distribuzione a media tensione compatto progettato per il controllo, la protezione e la commutazione affidabili dell'alimentazione nelle moderne reti elettriche. Integra la tecnologia degli interruttori automatici in vuoto (VCB) con la struttura del quadro isolato in gas, garantendo un funzionamento sicuro ed efficiente in ambienti interni.

Questo tipo diunità principale ad anello (RMU)è ampiamente utilizzato nei sistemi di distribuzione dell'energia a media tensione per collegare, proteggere e isolare i circuiti elettrici. Grazie all'isolamento in gas sigillato e alla tecnologia di interruzione del vuoto, il pannello di comando dell'unità principale ad anello isolato in gas per interni con VCB offre eccellenti prestazioni di estinzione dell'arco, forte capacità di isolamento e requisiti minimi di manutenzione.

Principali parametri tecnici

NO.	Articolo		Unità	Parametri
1	Tensione nominale		kV	12	24	36	40.5
2	Corrente nominale		A	630/1250
3	Frequenza nominale		Hz	50/60
4	Tensione di resistenza alla frequenza di alimentazione di 1 minuto	Valore totale	kV	42	55	80	95
		Punto di rottura		48	65	95	110
5	Tensione di resistenza all'impulso di fulmine	Valore totale	kV	75	125/150	170	95
		Punto di rottura		85	150/160	185	215
6	Corrente nominale di tenuta a breve termine	Circuito principale	kA	25/2 secondi
		Circuito di messa a terra		25/2 secondi
7	Corrente di tenuta di picco nominale		kA	63			50
8	Corrente di trasferimento nominale		A	1300~1700
9	Corrente di interruzione di chiusura del carico nominale		A	630
10	Corrente di interruzione nominale della ricarica del cavo		A	50/10
11	Corrente di interruzione del trasformatore scarico		A	20
12	Corrente di interruzione del guasto verso terra di ricarica del cavo		A	100			80
13	Corrente di interruzione nominale di cortocircuito		kA	20
14	Corrente di chiusura nominale di cortocircuito		kA	63			50
15	Classe di protezione			IP3X
16	Durata dell'interruttore di carico		Tempo	5000
17	Durata dell'interruttore di messa a terra		Tempo	5000

Specifiche tecniche

Principali parametri elettrici

• Tensione nominale: 12kV / 24kV / 36kV
• Frequenza nominale: 50 Hz/60 Hz
• Corrente nominale: 630 A – 1250 A
• Corrente di interruzione di cortocircuito: fino a 25 kA
• Tensione di resistenza alla frequenza di alimentazione: ≥ 42 kV
• Tensione di resistenza all'impulso di fulmine: ≥ 75kV

Caratteristiche strutturali

• Design compatto del quadro isolato in gas
• Interruttore automatico in vuoto integrato (VCB)
• Struttura del serbatoio completamente sigillata per un'elevata affidabilità
• Configurazione modulare per una distribuzione flessibile dell'energia
• Adatto per installazione interna

Applicazioni

ILPannello di comando dell'unità principale ad anello isolato in gas per interni con VCBè ampiamente applicato nelle reti di distribuzione di media tensione dove sono richieste commutazione e protezione affidabili.

• Reti di distribuzione elettrica urbana
• Sistemi di alimentazione industriale
• Edifici commerciali e comunità residenziali
• Infrastrutture ferroviarie e di trasporto
• Industrie minerarie e metallurgiche
• Progetti di trasmissione e distribuzione di energia
• Connessioni alla rete di energia rinnovabile

Caratteristiche principali

• Design dell'interruttore automatico sotto vuoto sigillato- ILPannello di comando dell'unità principale ad anello isolato in gas per interni con VCButilizza un interruttore automatico sottovuoto a tenuta stagna installato in una camera a gas in acciaio inossidabile. Questo design elimina la formazione di archi nel circuito principale e garantisce una lunga durata elettrica con un'elevata affidabilità dell'isolamento.
• Struttura completamente sigillata e esente da manutenzione– Tutti i componenti ad alta tensione come sbarre collettrici, sezionatori, VCB e trasformatori di corrente sono racchiusi all'interno di un serbatoio del gas sigillato, proteggendoli da polvere, umidità e contaminazione esterna.
• Struttura compatta– Il design integrato riduce significativamente lo spazio di installazione, rendendolo ideale per sottostazioni interne, sottostazioni prefabbricate e progetti con spazio limitato per le sale elettriche.
• Elevata sicurezza operativa– Dotato di un sistema di interblocco meccanico a cinque prove e di un canale di scarico della pressione direzionale per prevenire malfunzionamenti e garantire un funzionamento sicuro del sistema.
• Compatibilità con la distribuzione intelligente– Le interfacce riservate per il funzionamento elettrico e l’automazione consentono una facile integrazione nelle moderne reti di distribuzione dell’energia intelligente, supportate dal rigoroso controllo di qualità di Lugao e da standard di produzione affidabili.

Perché scegliere Lugao

• Produttore professionale – Potenza Lugaoè specializzata in apparecchiature di trasmissione e distribuzione di energia ad alta e media tensione.
• Tecnologia di produzione avanzata– Processi di produzione di precisione e sistemi di test completi garantiscono l’affidabilità del prodotto.
• Controllo di qualità rigoroso– Il quadro elettrico dell'unità principale ad anello isolato in gas per interni con VCB è conforme agli standard internazionali, tra cuiCertificazioni ISO9001, SGS, CCC e CE.
• Esperienza nel settore– Anni di esperienza in trasformatori a secco, trasformatori immersi in olio e apparecchiature di distribuzione di energia.
• Applicazione globale– Le soluzioni Lugao sono ampiamente utilizzate nelle reti elettriche, nell’industria, nei trasporti e nei progetti infrastrutturali in tutto il mondo.
• Supporto tecnico– Il team di assistenza professionale fornisce guida tecnica e supporto a lungo termine per i clienti globali.

Domande frequenti

1. Qual è la funzione principale del quadro elettrico dell'unità principale ad anello isolato in gas per interni con VCB?

ILPannello di comando dell'unità principale ad anello isolato in gas per interni con VCBè progettato per sistemi di distribuzione di energia a media tensione. Fornisce commutazione, protezione e isolamento affidabili dei circuiti elettrici, garantendo un'alimentazione stabile e un funzionamento sicuro nelle reti urbane, negli impianti industriali e nelle sottostazioni.

2. Quali sono i vantaggi derivanti dall'utilizzo di un interruttore automatico in vuoto (VCB) nell'RMU?

Un interruttore automatico in vuoto offre un'eccellente capacità di estinzione dell'arco, una lunga durata elettrica e requisiti minimi di manutenzione. Se integrato nella struttura RMU isolata in gas, migliora l'affidabilità di commutazione, la sicurezza operativa e la durata complessiva dell'apparecchiatura.

3. Dove viene solitamente installato il pannello di comando dell'unità principale ad anello isolato in gas per interni Lugao con VCB?

È ampiamente installato in ambienti interni di distribuzione dell'energia come sottostazioni compatte, impianti industriali, edifici commerciali, comunità residenziali, ferrovie e sistemi di distribuzione di energia rinnovabile dove sono richieste efficienza spaziale ed elevata affidabilità.

4. Perché scegliere Lugao per l'isolamento a gasQuadro RMU?

Lugao fornisce apparecchiature di distribuzione dell'energia affidabili supportate da tecnologia di produzione avanzata, rigoroso controllo di qualità e certificazioni internazionali tra cui ISO9001, SGS, CCC e CE. Con una forte esperienza nei trasformatori e nelle apparecchiature elettriche, Lugao offre prestazioni stabili, lunga durata e supporto tecnico professionale per progetti di infrastrutture elettriche globali.
