Riepilogo dell'articolo
Sceglierequadri ad alta tensionenon si tratta solo di abbinare i livelli di tensione. Per molti proprietari di progetti, appaltatori elettrici, gestori di impianti e team di acquisto, la vera preoccupazione è se l'apparecchiatura può ridurre il rischio di interruzioni, semplificare l'ispezione, proteggere gli operatori e adattarsi alle condizioni del sito senza creare problemi di manutenzione a lungo termine. Questo articolo spiega come valutare i quadri ad alta tensione dal punto di vista pratico del progetto, compreso il tipo di isolamento, la progettazione della sicurezza, l'ambiente applicativo, la pianificazione della manutenzione, la personalizzazione e il supporto del fornitore. Si discute anche comeLugao Potenza Co.,Ltdpuò supportare progetti di distribuzione di energia industriale, di pubblica utilità, di infrastrutture e commerciale con soluzioni di quadri affidabili.
Sommario
- Profilo del blog
- Perché gli acquirenti hanno difficoltà nella scelta dei quadri ad alta tensione?
- Che ruolo svolgono i quadri ad alta tensione in un sistema di alimentazione?
- Quale tipo di quadro ad alta tensione si adatta alle diverse condizioni del sito?
- Quali caratteristiche tecniche dovrebbero verificare gli acquirenti prima di ordinare?
- In che modo la progettazione dei quadri può migliorare la sicurezza degli operatori?
- In che modo le esigenze di manutenzione dovrebbero influenzare la decisione di acquisto?
- Dove vengono comunemente utilizzati i quadri ad alta tensione?
- Perché la capacità del fornitore è così importante?
- Lista di controllo dell'acquirente
- Domande frequenti
- Conclusionee
Profilo del blog
- Identificare i reali punti critici di acquisto dietro i progetti di quadri ad alta tensione.
- Spiegare la funzione di base dei quadri di protezione, controllo, isolamento e distribuzione dell'energia.
- Confronta le opzioni di quadri isolati in aria, isolati in gas, sotto vuoto e con involucro metallico.
- Mostrare quali specifiche tecniche dovrebbero essere riviste prima dell'appalto.
- Discutere i meccanismi di sicurezza che riducono il rischio operativo.
- Fornire una prospettiva pratica di manutenzione e ispezione.
- Elenca scenari applicativi comuni nei settori industriali e infrastrutturali.
- Offri una lista di controllo di facile utilizzo per l'acquirente per una comunicazione più fluida con i produttori.
Perché gli acquirenti hanno difficoltà nella scelta dei quadri ad alta tensione?
I quadri ad alta tensione sembrano semplici dall'esterno: un armadio, un interruttore automatico, un sistema di protezione, sbarre collettrici, parti isolanti e componenti di controllo. Nel vero lavoro di acquisto, tuttavia, la decisione raramente è semplice. Un acquirente potrebbe conoscere il livello di tensione richiesto, ma non essere ancora sicuro della capacità di cortocircuito, del tipo di isolamento, della disposizione dell'alimentatore in entrata e in uscita, della protezione del relè, della logica di interblocco, dello spazio di installazione o dell'espansione futura.
La difficoltà diventa maggiore quando il progetto si trova in un ambiente difficile. Un sistema di distribuzione elettrica in una zona costiera può essere esposto a nebbia salina e umidità. Un sito minerario può essere esposto a polvere e vibrazioni. Una sottostazione cittadina può avere uno spazio di installazione limitato. Una fabbrica potrebbe aver bisogno di un’installazione rapida perché i tempi di fermo della produzione sono costosi. Queste condizioni influenzano direttamente la progettazione idonea del quadro ad alta tensione.
Molti clienti si preoccupano anche dei costi nascosti. L'armadio più economico in fase di acquisto potrebbe diventare costoso in seguito se richiede una manutenzione frequente, pezzi di ricambio complicati o una difficile risoluzione dei problemi. Una soluzione affidabile di quadri ad alta tensione non dovrebbe solo superare il confronto tra preventivi. Dovrebbe anche rendere l’intero sistema energetico più facile da utilizzare, ispezionare, riparare ed espandere.

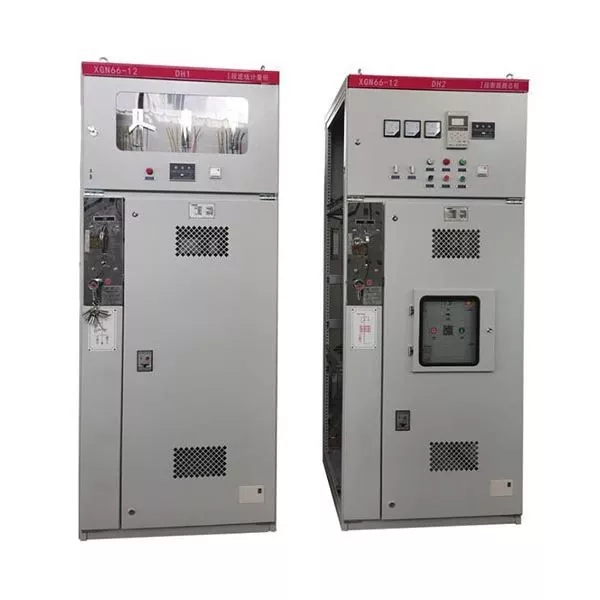

Che ruolo svolgono i quadri ad alta tensione in un sistema di alimentazione?
I quadri ad alta tensione vengono utilizzati per controllare, proteggere, isolare e distribuire l'energia elettrica nelle reti a media e alta tensione. Aiuta a connettere o disconnettere circuiti, interrompere correnti di guasto, isolare apparecchiature per la manutenzione e mantenere stabile la distribuzione dell'alimentazione in condizioni normali e anormali.
In termini pratici, i quadri agiscono come il centro di controllo del traffico di un sistema elettrico. Quando la corrente scorre normalmente, consente al sistema di funzionare senza intoppi. Quando si verifica un guasto, come un cortocircuito, un sovraccarico, una rottura dell'isolamento o un guasto dell'apparecchiatura, il quadro deve rispondere rapidamente e separare la sezione difettosa dalla parte sana della rete.
Senza quadri elettrici ad alta tensione affidabili, un guasto può diffondersi in tutto il sistema e danneggiare trasformatori, cavi, motori, generatori e apparecchiature a valle. Questo è il motivo per cui i clienti di fabbriche, sottostazioni, progetti di energia rinnovabile, edifici commerciali e progetti infrastrutturali spesso considerano la scelta del quadro come una decisione di sicurezza a lungo termine piuttosto che un semplice acquisto di un armadio.
Quale tipo di quadro ad alta tensione si adatta alle diverse condizioni del sito?
Il giusto tipo di quadro dipende dal livello di tensione del progetto, dall'ambiente di installazione, dai limiti di spazio, dalla capacità di manutenzione, dal budget e dai requisiti di affidabilità. La tabella seguente fornisce un confronto pratico per gli acquirenti che stanno ancora valutando diverse opzioni.
| Tipo di quadro | Vantaggio principale | Progetti adatti | Risolve le preoccupazioni dell'acquirente |
|---|---|---|---|
| Quadri isolati in aria | Struttura semplice, accesso per l'ispezione chiaro, design conveniente | Impianti industriali, locali tecnici, sottostazioni esterne con spazio sufficiente | Aiuta a controllare l'investimento iniziale mantenendo semplice la manutenzione |
| Quadri isolati in gas | Layout compatto, struttura sigillata, forte adattabilità ambientale | Sottostazioni urbane, progetti costieri, stazioni sotterranee, siti con spazio limitato | Riduce l'uso del suolo e migliora l'affidabilità in ambienti difficili |
| Quadri con interruttori automatici in vuoto | Prestazioni di interruzione affidabili e minore richiesta di manutenzione | Fabbriche, reti di distribuzione, strutture commerciali, centrali di energia rinnovabile | Supporta operazioni frequenti e prestazioni di protezione stabili |
| Quadri con custodia metallica | Migliore separazione dei compartimenti e struttura interna più sicura | Sale di distribuzione elettrica, centri di controllo industriale, sistemi infrastrutturali | Migliora la sicurezza del personale e riduce il rischio di contatto accidentale |
Un buon produttore non dovrebbe imporre un modello standard in ogni progetto. Ad esempio, un impianto industriale spazioso potrebbe preferire quadri isolati in aria perché sono più facili da ispezionare ed economici da configurare. Una sottostazione in centro potrebbe aver bisogno di apparecchiature isolate con gas perché il terreno è costoso e l'area di installazione è ristretta. Una linea di produzione con operazioni di commutazione frequenti può prestare maggiore attenzione al meccanismo dell'interruttore, alla durata e all'accessibilità per la manutenzione.
Lugao Power Co., Ltd fornisce soluzioni di quadri ad alta tensione per diverse condizioni di progetto, aiutando i clienti a scegliere le configurazioni in base alle effettive esigenze operative invece di fare affidamento solo sulle descrizioni del catalogo.
Quali caratteristiche tecniche dovrebbero verificare gli acquirenti prima di ordinare?
Prima di effettuare un ordine, gli acquirenti devono confermare una tensione superiore a quella nominale. Una corretta revisione delle specifiche può prevenire ritardi di installazione, mancata corrispondenza della protezione o problemi operativi successivi. I seguenti punti sono particolarmente importanti durante la comunicazione tecnica.
- Tensione nominale e livello di isolamento:Il quadro selezionato deve corrispondere alla tensione del sistema e resistere allo stress elettrico previsto.
- Corrente nominale:L'armadio deve supportare il funzionamento continuo senza surriscaldarsi in condizioni di carico effettive.
- Potere di interruzione in cortocircuito:L'interruttore deve interrompere in modo sicuro la corrente di guasto entro i limiti del sistema richiesti.
- Disposizione delle sbarre:Il design delle sbarre dovrebbe supportare una connessione affidabile, la dissipazione del calore e l'estensione futura.
- Configurazione relè di protezione:Le funzioni di protezione devono corrispondere ai requisiti del trasformatore, dell'alimentatore, del motore o della linea di ingresso.
- Sistema di interblocco:Gli interblocchi meccanici ed elettrici dovrebbero aiutare a prevenire operazioni errate.
- Grado di protezione dell'armadio:La custodia deve essere adatta ad ambienti interni, esterni, polverosi, umidi o corrosivi.
- Monitoraggio e comunicazione:Per le sottostazioni moderne potrebbe essere richiesta la compatibilità con il monitoraggio remoto o i sistemi SCADA.
- Disegni e documentazione:Schemi elettrici chiari, disegni di fondazione, schemi secondari e rapporti di test possono ridurre l'incertezza del progetto.
Il momento migliore per risolvere i dettagli tecnici è prima dell'inizio della produzione. Una volta prodotti gli armadi, la modifica del layout dell'alimentatore, del cablaggio secondario, della direzione di ingresso dei cavi o della configurazione della protezione può aumentare i costi e ritardare la consegna. Gli acquirenti devono fornire uno schema unifilare, il livello di tensione del progetto, le informazioni sul carico, l'ambiente del sito, il metodo di installazione e gli standard applicabili il prima possibile.
In che modo la progettazione dei quadri può migliorare la sicurezza degli operatori?
La sicurezza è uno dei motivi più importanti per scegliere quadri ad alta tensione attentamente progettati. Gli operatori potrebbero dover ispezionare, commutare, testare e sottoporre a manutenzione le apparecchiature elettriche in condizioni impegnative. Una progettazione inadeguata può esporli a scosse elettriche, archi elettrici, funzionamento errato o guasti meccanici.
Una progettazione più sicura del quadro solitamente include una chiara separazione dei compartimenti, una messa a terra affidabile, un'indicazione visibile della posizione, interblocchi delle porte, blocchi della posizione dell'interruttore, indicazione della tensione in tensione, canali di scarico della pressione e una struttura robusta dell'armadio. Queste caratteristiche non sono decorative. Sono costruiti per ridurre la possibilità di errore umano e limitare i danni in caso di guasto.
Per molti clienti, la caratteristica di sicurezza più preziosa non è un singolo dispositivo ma la combinazione della logica di progettazione. Quando l'interruttore automatico, l'interruttore di messa a terra, il meccanismo della porta e il sistema di controllo sono adeguatamente coordinati, è meno probabile che gli operatori eseguano un'azione pericolosa nella sequenza sbagliata. Ciò è particolarmente importante nei siti in cui più team possono condividere la responsabilità del funzionamento e della manutenzione.
In che modo le esigenze di manutenzione dovrebbero influenzare la decisione di acquisto?
La manutenzione dovrebbe essere considerata prima dell'acquisto, non dopo il primo guasto. Un quadro elettrico ad alta tensione ben progettato dovrebbe consentire ai tecnici di ispezionare le parti critiche con un accesso ragionevole, identificare il riscaldamento o l'usura anomala e sostituire i componenti senza inutili smontaggi.
Le preoccupazioni comuni relative alla manutenzione includono le condizioni del meccanismo dell'interruttore, l'usura dei contatti, la pulizia dell'isolamento, la tenuta del collegamento delle sbarre, la continuità della messa a terra, la funzione del relè, lo stato del cablaggio secondario, il funzionamento del riscaldatore, il controllo della condensa e la sigillatura dell'armadio. In luoghi polverosi, umidi o ad alta quota, potrebbe essere necessario modificare la frequenza di ispezione e la selezione dei componenti.
| Articolo di manutenzione | Cosa controllare | Perché è importante |
|---|---|---|
| Meccanismo dell'interruttore | Scorrevolezza di funzionamento, lubrificazione, prestazioni di chiusura e apertura | Garantisce che l'interruzione per guasto possa avvenire in modo rapido e affidabile |
| Contatti e sbarre | Ossidazione, allentamento, scolorimento, segni di surriscaldamento | Riduce la resistenza, l'accumulo di calore e il rischio di guasti alla connessione |
| Componenti isolanti | Polvere, umidità, crepe, segni di tracciamento | Previene la rottura dell'isolamento e le scariche elettriche |
| Sistema di messa a terra | Continuità, tenuta della connessione, condizione dell'interruttore di terra | Protegge il personale e le attrezzature durante i guasti e la manutenzione |
| Relè di protezione | Impostazioni, registrazioni allarmi, logica di intervento, stato della comunicazione | Aiuta il sistema a rispondere correttamente a condizioni elettriche anomale |
Gli acquirenti dovrebbero chiedere se il fornitore può fornire manuali operativi, istruzioni di manutenzione, registrazioni di test, indicazioni sui pezzi di ricambio e supporto tecnico. Questi materiali aiutano il team tecnico dell'utente a gestire l'apparecchiatura per tutta la sua vita utile.
Dove vengono comunemente utilizzati i quadri ad alta tensione?
I quadri ad alta tensione sono ampiamente utilizzati ovunque l'energia elettrica debba essere distribuita in modo sicuro e affidabile. La configurazione specifica cambia in base al settore, ma l'obiettivo rimane lo stesso: proteggere il sistema, ridurre i tempi di inattività e supportare un'erogazione di energia stabile.
- Impianti di produzione di energia:Utilizzato per l'uscita del generatore, i sistemi di alimentazione ausiliaria e il controllo della connessione alla rete.
- Sottostazioni di trasmissione e distribuzione:Supporta linee in entrata, alimentatori in uscita, protezione del trasformatore e commutazione di rete.
- Impianti di produzione:Aiuta a mantenere un'alimentazione stabile per linee di produzione, motori, compressori, forni e grandi carichi elettrici.
- Progetti petrolchimici e minerari:Fornisce protezione in ambienti industriali esigenti in cui i tempi di inattività possono essere costosi.
- Complessi commerciali:Supporta centri commerciali, torri di uffici, ospedali, data center e grandi edifici pubblici.
- Progetti di energia rinnovabile:Utilizzato in parchi solari, centrali eoliche e sistemi di connessione alla rete di accumulo di energia.
- Progetti infrastrutturali:Applicato nel trasporto ferroviario, negli aeroporti, negli impianti di trattamento delle acque, nei porti e nei sistemi elettrici comunali.
Ogni applicazione ha priorità diverse. Un ospedale può interessare maggiormente la continuità e il coordinamento dell'alimentazione di riserva. Un'acciaieria può concentrarsi sull'elevata stabilità del carico e sulla struttura robusta delle apparecchiature. Un progetto solare potrebbe richiedere un layout compatto e compatibilità con la connessione alla rete. Una buona soluzione di quadri ad alta tensione dovrebbe riflettere queste differenze invece di trattare tutti i progetti allo stesso modo.
Perché la capacità del fornitore è così importante?
I quadri ad alta tensione non sono un prodotto per il quale gli acquirenti dovrebbero giudicare solo dall'aspetto del mobile. La capacità del fornitore influisce sull'accuratezza della progettazione, sulla qualità della produzione, sull'affidabilità dei test, sul coordinamento delle consegne, sull'imballaggio per l'esportazione, sulla documentazione e sul supporto post-vendita.
Un fornitore capace dovrebbe comprendere sia i requisiti elettrici che la pressione di esecuzione del progetto. Quando l'acquirente invia disegni tecnici o uno schema unifilare, il team di ingegneri dovrebbe essere in grado di rivedere la disposizione dell'alimentatore, suggerire una struttura idonea dell'armadio, confermare le funzioni di protezione e identificare i dettagli poco chiari prima della produzione.
Lugao Power Co., Ltd serve i clienti che necessitano di pratiche apparecchiature di distribuzione dell'energia ad alta tensione per progetti industriali, commerciali, di servizi pubblici e infrastrutturali. Il supporto dell’azienda può includere la selezione del prodotto, la comunicazione del disegno, la configurazione personalizzata, la produzione, il test e la preparazione della spedizione. Per gli acquirenti internazionali, questo tipo di supporto è particolarmente utile perché specifiche poco chiare possono portare a costosi ritardi dopo l'arrivo dell'attrezzatura in loco.
Gli acquirenti dovrebbero anche prestare attenzione ai test. Test di routine, controlli del funzionamento meccanico, test di isolamento, ispezione del cablaggio secondario e controllo di qualità finale aiutano a ridurre l'incertezza. Anche quando il programma del progetto è serrato, i test non dovrebbero essere trattati come una formalità. Un armadio che si guasta dopo la messa sotto tensione può costare molto di più del tempo risparmiato con un'ispezione frettolosa.
Lista di controllo dell'acquirente
Prima di richiedere un preventivo per quadri ad alta tensione, gli acquirenti possono preparare le seguenti informazioni. Più le informazioni saranno complete, più precisa sarà la proposta tecnica e di prezzo.
- Tensione nominale e frequenza del sistema
- Corrente nominale per le partenze in entrata e in uscita
- Requisiti di livello e durata della corrente di cortocircuito
- Schema unifilare o elenco alimentatori
- Condizioni di installazione interna o esterna
- Dettagli su temperatura ambiente, umidità, altitudine, polvere o ambiente corrosivo
- Direzione di ingresso dei cavi e limitazione dello spazio di installazione
- Marca o funzione del relè di protezione richiesta
- Protocollo di comunicazione o requisito di monitoraggio remoto
- Norme applicabili e aspettative di certificazione
- Requisiti relativi a pezzi di ricambio, documentazione e supporto post-vendita
- Programma di consegna del progetto e requisiti di imballaggio
Un piccolo dettaglio può cambiare il design finale. Ad esempio, l'ingresso dei cavi dal basso e l'ingresso dei cavi dal retro potrebbero richiedere diverse disposizioni dell'armadio. Un sito ad alta quota può richiedere considerazioni speciali sull'isolamento. Un luogo di progetto umido potrebbe necessitare di riscaldatori o di un design anticondensa. La condivisione tempestiva di questi dettagli aiuta il produttore a fornire una soluzione più adatta.
Domande frequenti
Q1: Quali informazioni sono necessarie per scegliere il quadro ad alta tensione?
Gli acquirenti devono fornire tensione nominale, corrente nominale, livello di cortocircuito, schema unifilare, quantità di alimentatore, ambiente di installazione, direzione di ingresso del cavo, requisiti di protezione ed eventuali standard preferiti. Questi dettagli aiutano il fornitore a progettare una configurazione adeguata dell'armadio.
Q2: I quadri isolati in aria sono migliori dei quadri isolati in gas?
Nessuno dei due tipi è sempre migliore. I quadri isolati in aria sono generalmente più facili da ispezionare e più economici quando lo spazio è sufficiente. I quadri isolati in gas sono più compatti e adatti a progetti in spazi limitati, umidi, inquinati o ad alta affidabilità.
D3: In che modo i quadri ad alta tensione possono ridurre i tempi di inattività?
Un quadro affidabile può isolare rapidamente i circuiti difettosi, proteggere le principali apparecchiature elettriche e consentire alle squadre di manutenzione di lavorare su sezioni specifiche senza spegnere l'intero sistema. Una buona documentazione e una struttura accessibile riducono anche i tempi di risoluzione dei problemi.
Q4: È possibile personalizzare i quadri ad alta tensione per un progetto?
SÌ. La configurazione può spesso essere personalizzata in base al livello di tensione, alla corrente nominale, alla disposizione dell'alimentatore, al layout dell'armadio, al relè di protezione, al sistema di misurazione, al design dell'involucro, alla funzione di comunicazione e all'ambiente del sito.
D5: Perché l'interblocco è importante nei quadri?
L'interblocco aiuta a prevenire operazioni errate pericolose, come l'apertura del compartimento sbagliato, l'azionamento di un interruttore di messa a terra nella posizione sbagliata o l'accesso a parti sotto tensione. Si tratta di un importante progetto di sicurezza per gli operatori e il personale di manutenzione.
Q6: Cosa rende Lugao Power Co., Ltd una scelta pratica per gli acquirenti?
Lugao Power Co., Ltd può supportare gli acquirenti con la selezione di quadri ad alta tensione, comunicazione di progettazione personalizzata, produzione, test, documentazione e coordinamento di progetti orientati all'esportazione. Ciò aiuta a ridurre l’incertezza tecnica durante l’approvvigionamento e l’installazione.
Conclusionee
Il giusto quadro ad alta tensione dovrebbe fare di più che soddisfare una tensione nominale. Dovrebbe proteggere le persone, salvaguardare le apparecchiature, supportare un funzionamento stabile, semplificare la manutenzione e adattarsi all'ambiente di progetto reale. Gli acquirenti che confrontano solo il prezzo dell'armadio potrebbero perdere fattori importanti come le prestazioni in cortocircuito, la logica di interblocco, la progettazione dell'isolamento, l'accesso per la manutenzione, la protezione dei relè, la documentazione e il supporto tecnico del fornitore.
Se stai pianificando un progetto di distribuzione dell'energia e hai bisogno di quadri ad alta tensione che corrispondano alle condizioni del tuo sito, ai disegni tecnici e ai requisiti operativi, Lugao Power Co., Ltd può aiutarti a rivedere le tue esigenze e fornire una soluzione adeguata. Invia oggi stesso i dettagli del tuo progetto, lo schema unifilare o i requisiti di acquistocontattaciper discutere una configurazione affidabile del quadro per il tuo prossimo progetto.
