Unità principale ad anello elettrico sigillato di media tensione SF6 Quadro compatto

Questa struttura sigillata isola tutti i componenti ad alta tensione dall'ambiente esterno, proteggendo l'apparecchiatura da polvere, umidità, condensa e sostanze corrosive. Progettato e prodotto daLugao, il quadro fornisce soluzioni sicure, affidabili ed efficienti in termini di spazio per i moderni sistemi di distribuzione dell'energia.

Principali parametri tecnici

Caratteristiche principali e vantaggi

Struttura completamente isolata e sigillata

• ILUnità principale ad anello elettrico sigillato di media tensione SF6 Quadro compattoutilizza un serbatoio in acciaio inox saldato al laser riempito con gas SF6.
• Tutti i componenti sotto tensione sono sigillati all'interno della custodia per prevenire l'esposizione a condizioni ambientali esterne.
• Fornisce eccellenti prestazioni di isolamento e un elevato grado di protezione.

Design compatto e salvaspazio

• La struttura modulare compatta riduce significativamente lo spazio di installazione.
• Ideale per sottostazioni compatte, sistemi di distribuzione sotterranei e strutture con spazio limitato.
• La configurazione flessibile del modulo supporta varie applicazioni di distribuzione.

Funzionamento esente da manutenzione

• Il design completamente sigillato elimina la manutenzione ordinaria dei componenti ad alta tensione.
• Non è necessario alcun rifornimento di gas SF6 durante la vita utile prevista.
• Garantisce un funzionamento affidabile a lungo termine anche in ambienti difficili.

Elevata sicurezza e affidabilità

• Dotato di sistemi di interblocco meccanico per evitare malfunzionamenti.
• La protezione dall'arco interno e il canale di scarico della pressione migliorano la sicurezza operativa.
• La struttura chiusa in metallo garantisce prestazioni stabili in installazioni impegnative.

Applicazioni

ILUnità principale ad anello elettrico sigillato di media tensione SF6 Quadro compattoè ampiamente utilizzato nelle moderne reti di distribuzione dell'energia dove l'affidabilità e il design compatto sono essenziali.

• Reti di distribuzione elettrica urbana e rurale
• Sottostazioni compatte e interrate
• Impianti industriali e strutture produttive
• Edifici commerciali e comunità residenziali
• Sistemi energetici ferroviari e di trasporto
• Progetti minerari e infrastrutturali
• Installazioni costiere e ambientali difficili

Caratteristiche del prodotto

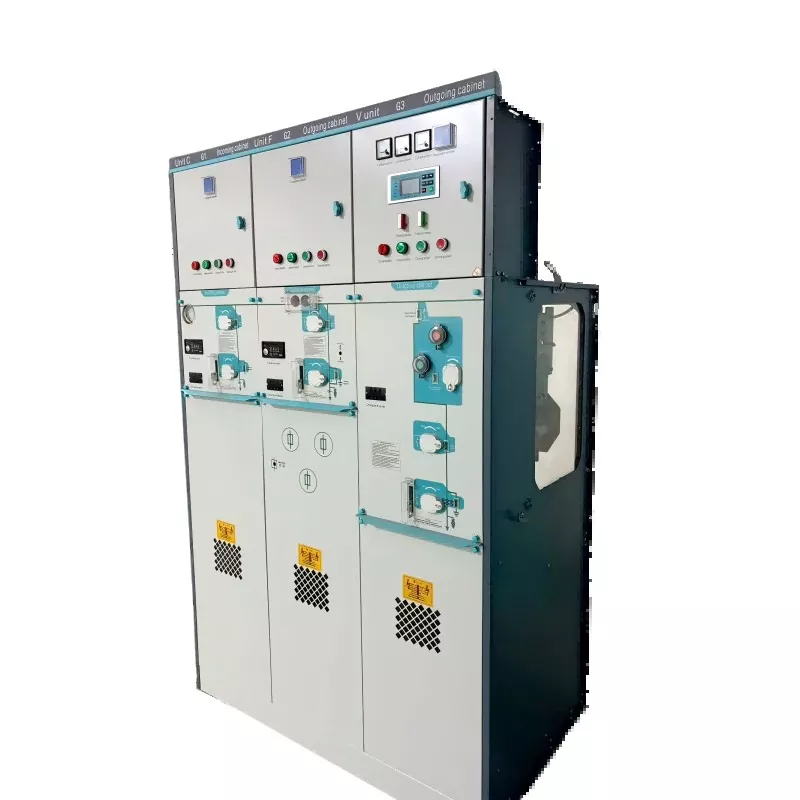

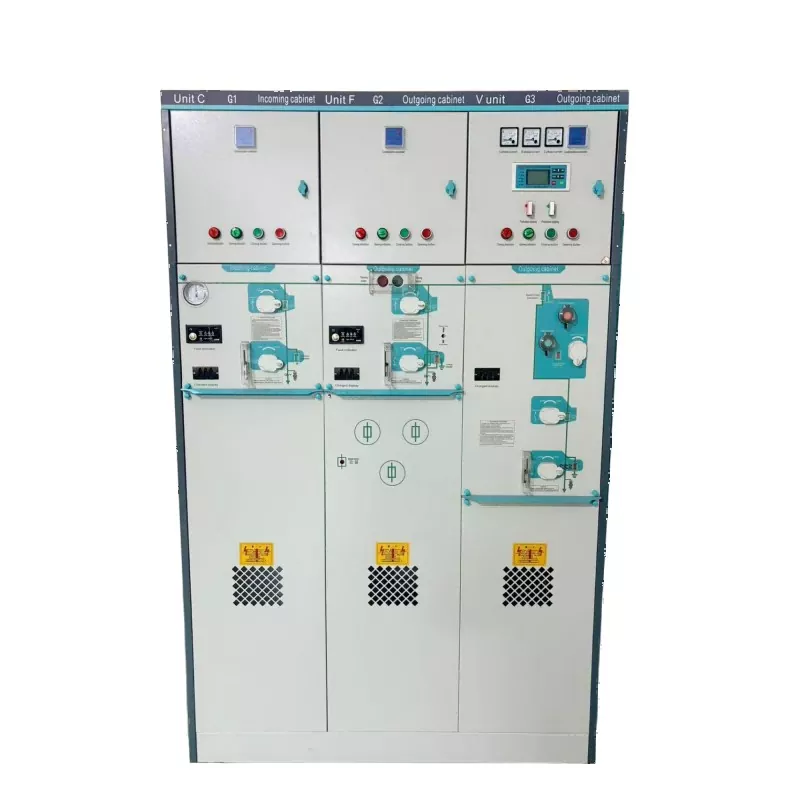

Unità Funzionali Modulari

• Modulo C:Unità di commutazione del carico utilizzata per la commutazione di cavi e trasformatori.
• Modulo F:Interruttore di carico con combinazione di fusibili per la protezione del trasformatore.
• Modulo V:Unità interruttore in vuoto adatta per manovre frequenti.
• Modulo D:Collegamento via cavo diretto per alimentatori non commutati.
• Modulo M:Unità di misura con trasformatori di tensione e corrente.

Capacità di espansione flessibile

• Unità principale ad anello elettrico sigillato a media tensione SF6 Il quadro compatto supporta l'espansione modulare tramite connettori bus isolati in gas.
• Consente una facile aggiunta di nuovi moduli funzionali in base ai requisiti del progetto.

Progettazione strutturale affidabile

• Serbatoio del gas in acciaio inossidabile saldato al laser per una lunga durata.
• Finestra di osservazione per un chiaro monitoraggio della posizione dell'interruttore.
• Progettato per il funzionamento a lungo termine in ambienti difficili.

Domande frequenti

1. Quali livelli di tensione supporta questa unità principale dell'anello?

ILUnità principale ad anello elettrico sigillato di media tensione SF6 Quadro compattoè progettato per sistemi a media tensione comprese le reti di distribuzione dell'alimentazione a 12 kV, 24 kV e 36 kV.

2. Quali opzioni di configurazione sono disponibili?

Questo quadro supporta configurazioni modulari come unità di commutazione del carico (C), unità di protezione con fusibili (F), moduli interruttore sottovuoto (V), moduli di connessione diretta dei cavi (D) e moduli di misurazione (M).

3. È possibile espandere l'unità principale dell'anello dopo l'installazione?

SÌ. È possibile collegare moduli aggiuntivi tramite connettori per sbarre isolati in gas, consentendo un'espansione flessibile del sistema quando la rete di distribuzione cresce.

4. Quali protezioni di sicurezza sono incluse?

Il sistema comprende interblocchi meccanici, interruttori di messa a terra, protezione dall'arco interno e canali di scarico della pressione per garantire un funzionamento sicuro.

5. Quanto dura la vita utile tipica?

Con il serbatoio sigillato in acciaio inossidabile e l'isolamento in gas SF6, l'apparecchiatura è progettata per un funzionamento a lungo termine con una durata fino a 30 anni in condizioni operative normali.
