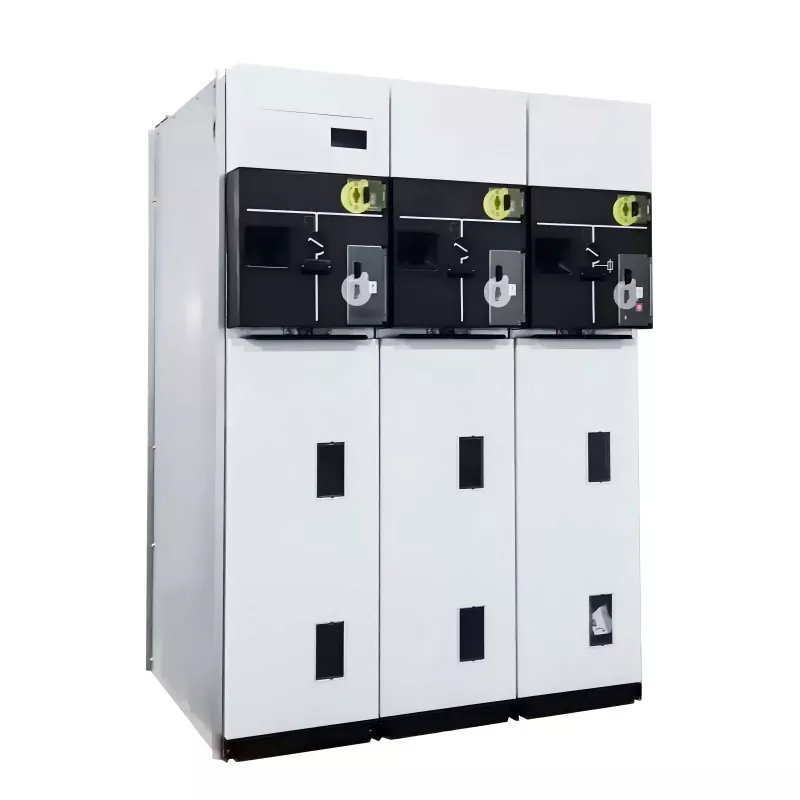

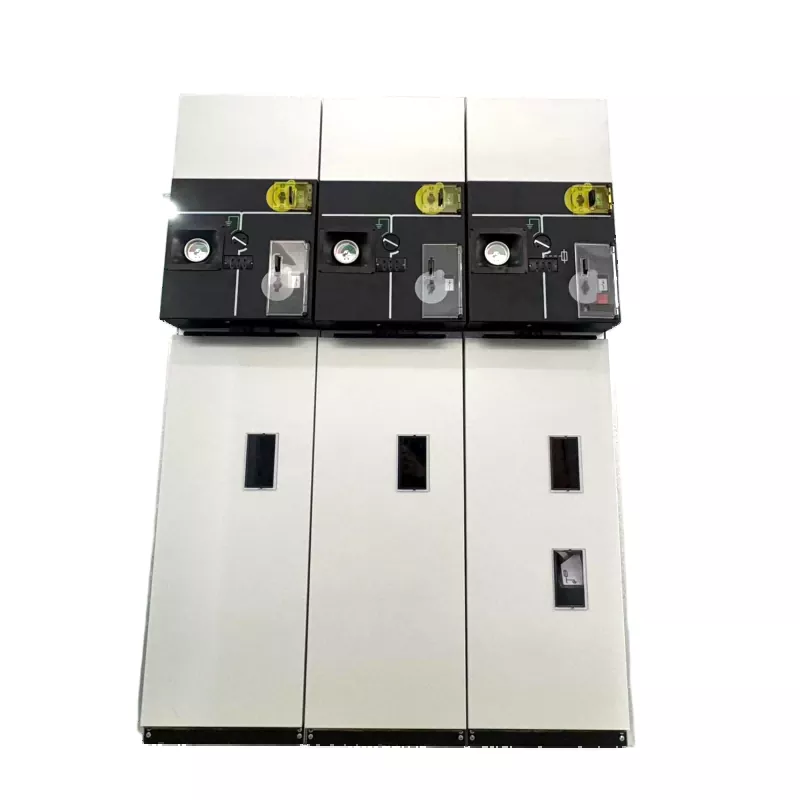

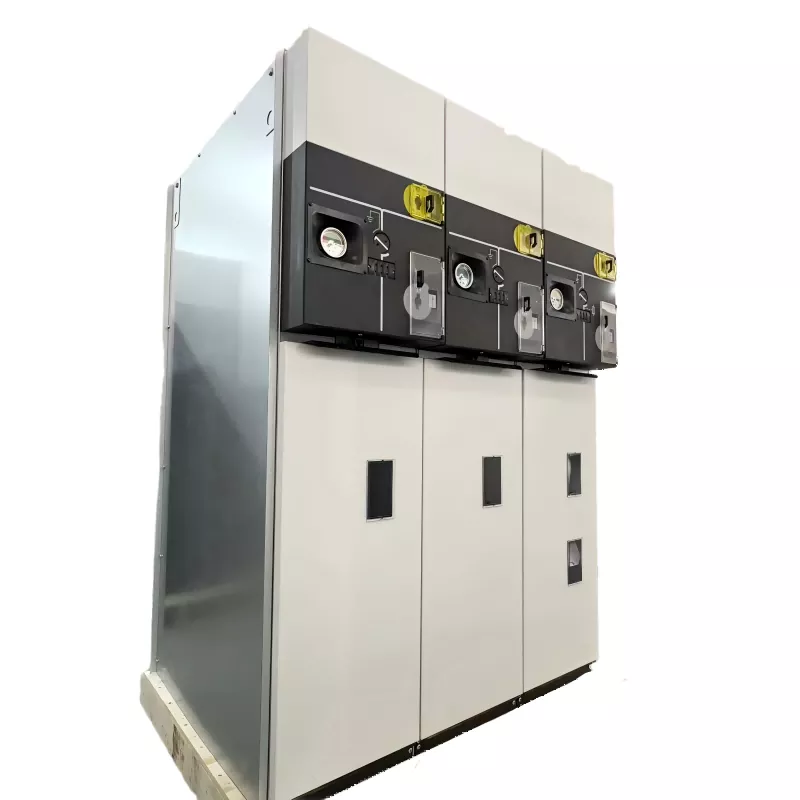

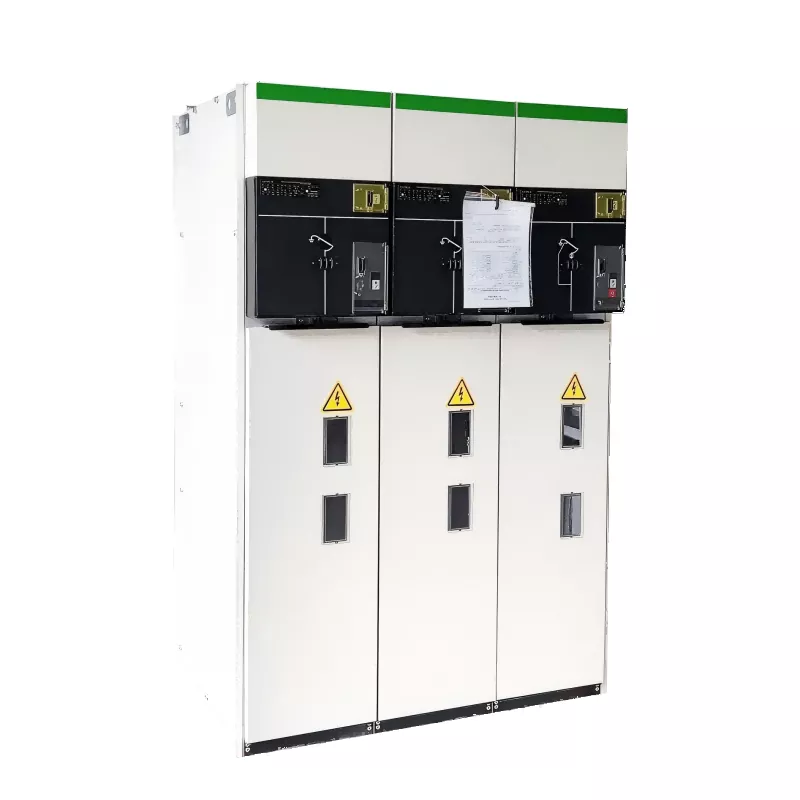

SM6 SF6 Quadro metallico compatto RMU isolato in gas

Cerchi un produttore e fornitore affidabile in Cina? Non cercare oltre! Lugao è una fabbrica leader che offre RMU compatte isolate in gas SM6 SF6 di alta qualitàquadri. Si tratta di un'unità principale ad anello a media tensione progettata per una distribuzione dell'energia sicura, affidabile e compatta. Integra sezionatori di carico, interruttori automatici, sbarre collettrici e dispositivi di protezione all'interno di un involucro metallico sigillato riempito con gas isolante SF6.

Questa struttura isolata in gas fornisce eccellenti prestazioni di isolamento e capacità di estinzione dell'arco, garantendo un funzionamento stabile in ambienti elettrici impegnativi. Il quadro elettrico compatto con custodia metallica RMU isolato in gas SM6 SF6 è ampiamente utilizzato nelle moderne reti di distribuzione dove l'efficienza dello spazio, la sicurezza e l'affidabilità sono essenziali.

Principali parametri tecnici

NO.	Articolo		Unità	Parametri
1	Tensione nominale		kV	12	24	36	40.5
2	Corrente nominale		A	630/1250
3	Frequenza nominale		Hz	50/60
4	Tensione di resistenza alla frequenza di alimentazione di 1 minuto	Valore totale	kV	42	55	80	95
		Punto di rottura		48	65	95	110
5	Tensione di resistenza all'impulso di fulmine	Valore totale	kV	75	125/150	170	95
		Punto di rottura		85	150/160	185	215
6	Corrente nominale di tenuta a breve termine	Circuito principale	kA	25/2 secondi
		Circuito di messa a terra		25/2 secondi
7	Corrente di tenuta di picco nominale		kA	63			50
8	Corrente di trasferimento nominale		A	1300~1700
9	Corrente di interruzione di chiusura del carico nominale		A	630
10	Corrente di interruzione nominale della ricarica del cavo		A	50/10
11	Corrente di interruzione del trasformatore scarico		A	20
12	Corrente di interruzione del guasto verso terra di ricarica del cavo		A	100			80
13	Corrente di interruzione nominale di cortocircuito		kA	20
14	Corrente di chiusura nominale di cortocircuito		kA	63			50
15	Classe di protezione			IP3X
16	Durata dell'interruttore di carico		Tempo	5000
17	Durata dell'interruttore di messa a terra		Tempo	5000

Qual è la funzione del quadro chiuso in metallo compatto RMU isolato in gas SM6 SF6?

• Controllare e distribuire l'energia elettrica a media tensione all'interno di sistemi di reti ad anello.
• Proteggere le apparecchiature elettriche e i cavi da sovraccarichi e cortocircuiti.
• Forniscono commutazione sicura, isolamento e protezione dai guasti nelle reti di distribuzione.
• Garantire l'alimentazione continua attraverso la configurazione della rete ad anello.
• Supportare il funzionamento stabile delle reti elettriche urbane e industriali.

Quali sono i vantaggi del quadro compatto con custodia metallica SM6 SF6 isolato in gas RMU?

• Eccellenti prestazioni di isolamento– Il gas SF6 fornisce un isolamento superiore e una capacità di estinzione dell'arco.
• Struttura compatta– Design salvaspazio adatto per sottostazioni interne e aree di installazione limitate.
• Alta affidabilità– La custodia metallica sigillata protegge i componenti interni da polvere, umidità e inquinamento.
• Manutenzione ridotta– Il sistema completamente chiuso riduce i costi operativi e di manutenzione.
• Operazione sicura– I meccanismi di protezione integrati migliorano la sicurezza e la stabilità del sistema.

Applicazioni

ILSM6 SF6 Quadro compatto chiuso in metallo RMU isolato in gasè ampiamente utilizzato nei sistemi di distribuzione a media tensione in vari settori.

• Reti di distribuzione elettrica urbana e rurale
• Impianti industriali e strutture produttive
• Edifici commerciali e comunità residenziali
• Ferrovie e infrastrutture di trasporto
• Industrie minerarie e metallurgiche
• Sistemi di distribuzione dell'energia rinnovabile
• Sottostazioni prefabbricate e centrali elettriche compatte
•
•

Vantaggi

• Struttura compatta e modulare per un'installazione flessibile.
• Estinzione affidabile dell'arco con isolamento in gas SF6.
• Il design con custodia in metallo garantisce la sicurezza operativa.
• Forte resistenza ai fattori ambientali come polvere e umidità.
• Lunga durata con requisiti minimi di manutenzione.

Domande frequenti

1. Quali livelli di tensione sono disponibili per i quadri compatti con custodia metallica SM6 SF6 isolati in gas RMU?

ILquadriè tipicamente progettato per sistemi a media tensione come 12kV, 24kV e 36kV, a seconda dei requisiti del progetto e delle specifiche della rete di distribuzione.

2. Il quadro compatto chiuso in metallo RMU isolato in gas SM6 SF6 è adatto per l'installazione interna?

SÌ. Il suo design compatto con custodia in metallo lo rende ideale per sottostazioni interne, edifici commerciali e sale di distribuzione industriale dove lo spazio è limitato.

3. La RMU richiede una manutenzione frequente?

No. Il sistema di isolamento sigillato in gas SF6 protegge i componenti interni dalla contaminazione ambientale, consentendo un funzionamento a lungo termine senza manutenzione.

4. È possibile integrare il quadro nei sistemi di rete intelligente?

SÌ. Le moderne configurazioni supportano le interfacce di automazione e il monitoraggio remoto, rendendo le apparecchiature compatibili con le reti di distribuzione intelligenti.
