Poiché le reti di distribuzione dell'energia diventano sempre più complesse, i servizi pubblici e gli impianti industriali richiedono apparecchiature che offrano affidabilità, sicurezza, compattezza e funzionamento esenti da manutenzione eccezionali. ILUnità principale ad anello elettrico sigillato di media tensione SF6 Quadro compattoè emerso come una soluzione leader per i moderni sistemi di distribuzione a media tensione grazie alle sue prestazioni di isolamento superiori, protezione ambientale, sicurezza operativa e lunga durata.
Potenza Lugaofornisce avanzatoUnità principale ad anello elettrico sigillato di media tensione SF6 Quadro compattosoluzioni progettate per sottostazioni urbane, impianti industriali, progetti di energia rinnovabile, complessi commerciali e reti di distribuzione dei servizi pubblici. Questi sistemi di quadri compatti contribuiscono a migliorare l'affidabilità dell'alimentazione riducendo allo stesso tempo lo spazio di installazione e i costi di manutenzione.
In questo articolo esploriamo come funzionano le unità principali ad anello isolato in SF6, i loro vantaggi, le caratteristiche tecniche, le applicazioni, i criteri di selezione e perché sono diventate un componente essenziale nelle moderne infrastrutture elettriche.

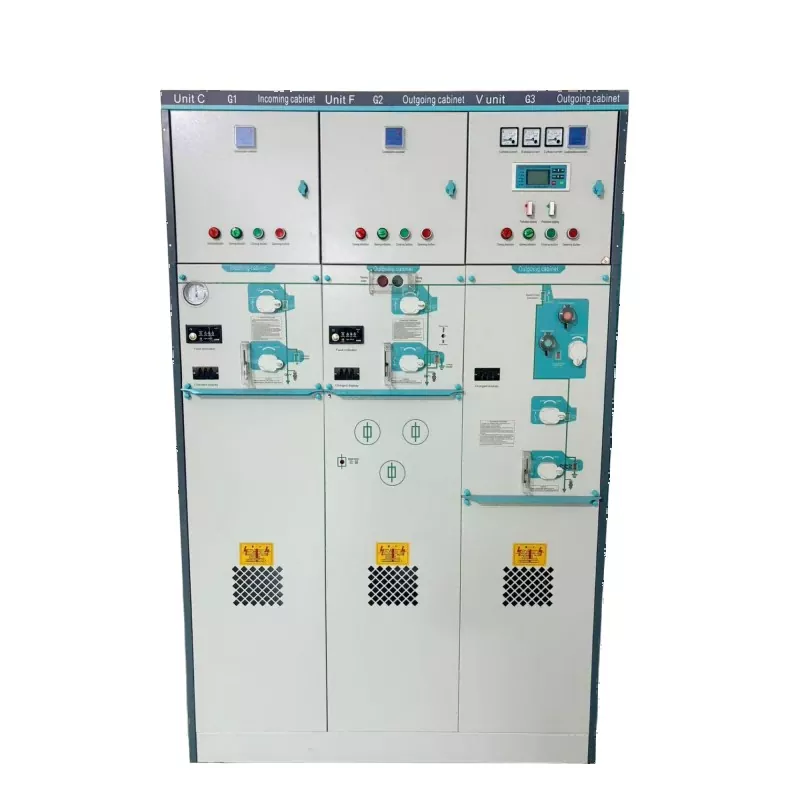

Un quadro compatto per unità principali ad anello elettrico sigillato a media tensione SF6 è un dispositivo di distribuzione a media tensione assemblato in fabbrica progettato per controllare, proteggere e isolare in modo sicuro i circuiti elettrici all'interno delle reti di distribuzione dell'alimentazione.
Il sistema utilizza il gas esafluoruro di zolfo (SF6) come mezzo isolante e mezzo di estinzione dell'arco. Tutti i componenti sotto tensione sono racchiusi in un serbatoio sigillato in acciaio inossidabile, che protegge le apparecchiature interne da umidità, polvere, inquinamento, nebbia salina e altri contaminanti ambientali.
Le Ring Main Unit (RMU) sono ampiamente utilizzate in:
Unità principale ad anello elettrico sigillato di media tensione SF6 Quadro compattoI sistemi forniscono una distribuzione dell'energia altamente affidabile riducendo significativamente l'ingombro dell'installazione.
Il principio di funzionamento di una RMU isolata in SF6 ruota attorno al mantenimento di una distribuzione ininterrotta dell'alimentazione consentendo al tempo stesso l'isolamento dei guasti e la protezione del circuito.
In condizioni operative normali, l'elettricità fluisce attraverso alimentatori interconnessi disposti in una configurazione ad anello. Se si verifica un guasto in una sezione, il quadro può isolare rapidamente il segmento guasto mantenendo l'alimentazione alle sezioni non interessate.
La camera a gas sigillata SF6 svolge due funzioni critiche:
Questo design migliora notevolmente l'affidabilità operativa e la sicurezza del personale.
Una moderna RMU completamente isolata è generalmente costituita da diversi componenti integrati:
| Componente | Funzione |
|---|---|
| Interruttore di interruzione del carico | Esegue operazioni di commutazione in condizioni di carico |
| Interruttore automatico | Fornisce protezione e interruzione in caso di guasto |
| Serbatoio del gas SF6 | Fornisce isolamento e estinzione dell'arco |
| Sistema di sbarre | Trasferisce la potenza tra i compartimenti |
| Vani cavi | Collegare gli alimentatori in entrata e in uscita |
| Relè di protezione | Rilevare condizioni operative anomale |
| Interruttore di messa a terra | Garantisce operazioni di manutenzione sicure |
| Unità di controllo | Consente il funzionamento locale e remoto |
Insieme, questi componenti creano una soluzione di distribuzione di media tensione compatta ma altamente efficiente.
Il design sigillato impedisce alla contaminazione ambientale di influenzare i componenti elettrici critici. Di conseguenza, le prestazioni dell'apparecchiatura rimangono stabili anche in condizioni operative difficili.
Rispetto ai sistemi di quadri tradizionali, le RMU SF6 richiedono uno spazio di installazione notevolmente inferiore, rendendole ideali per le aree urbane densamente popolate.
Le parti sotto tensione completamente chiuse eliminano i rischi di contatto accidentale e migliorano la sicurezza dell'operatore.
Poiché tutti i componenti primari sono sigillati all'interno della custodia isolata in gas, gli intervalli di manutenzione sono notevolmente ridotti.
Il gas SF6 possiede eccellenti proprietà di isolamento che consentono la progettazione compatta delle apparecchiature senza sacrificare le prestazioni elettriche.
Le RMU di qualità possono funzionare in modo affidabile per più di 30 anni in condizioni adeguate.
Il design del serbatoio sigillato protegge efficacemente l'attrezzatura da:
Sebbene le specifiche varino a seconda dei requisiti del progetto, la tabella seguente rappresenta i parametri comuni riscontrati nelle moderne unità principali ad anello SF6.
| Parametro | Valore tipico |
|---|---|
| Tensione nominale | 12kV / 24kV / 36kV |
| Frequenza nominale | 50Hz/60Hz |
| Corrente nominale | 630A - 1250A |
| Corrente di interruzione di cortocircuito | 20kA - 31,5kA |
| Mezzo di isolamento | Gas SF6 |
| Livello di protezione | IP67 o superiore |
| Vita meccanica | 5.000 - 10.000 operazioni |
| Temperatura operativa | da -40°C a +55°C |
La versatilità del quadro compatto per unità principali ad anello elettrico sigillato di media tensione SF6 lo rende adatto a numerosi settori.
I servizi municipali si affidano alle RMU per migliorare l’affidabilità della rete riducendo al minimo l’uso del territorio.
Gli impianti di produzione necessitano di una distribuzione stabile dell’energia per evitare interruzioni della produzione.
I parchi solari e le centrali eoliche utilizzano le RMU per collegare le risorse di generazione alle reti di media tensione.
Centri commerciali, torri di uffici e sviluppi ad uso misto traggono vantaggio dalle installazioni di quadri compatti.
Ferrovie, aeroporti, porti e sistemi metropolitani richiedono una distribuzione dell'energia a media tensione altamente affidabile.
Le strutture mission-critical dipendono da un'erogazione di energia ininterrotta, rendendo le RMU la scelta ideale.
| Caratteristica | SF6RMU | Quadri isolati in aria |
|---|---|---|
| Spazio di installazione | Molto compatto | Grande impronta |
| Resistenza ambientale | Eccellente | Moderare |
| Frequenza di manutenzione | Basso | Più alto |
| Sicurezza operativa | Alto | Moderare |
| Affidabilità | Eccellente | Bene |
| Aspettativa di vita | Oltre 30 anni | 20-25 anni |
| Idoneità per ambienti difficili | Eccezionale | Limitato |
Per i progetti in cui l'affidabilità, la sicurezza e l'ottimizzazione dello spazio sono priorità, le RMU isolate in SF6 spesso offrono un valore superiore a lungo termine.
La scelta della giusta configurazione del quadro richiede la valutazione di diversi fattori importanti.
Selezionare un sistema che corrisponda alla tensione operativa della rete di distribuzione.
Garantire che l'RMU sia in grado di gestire sia la domanda attuale che la crescita futura del carico.
Verificare che i valori nominali di cortocircuito soddisfino i requisiti delle utenze locali.
Valutare l’umidità, la temperatura, l’altitudine e i livelli di inquinamento.
Prendere in considerazione i requisiti di monitoraggio remoto e di integrazione della rete intelligente.
Rendere l'installazione a prova di futuro selezionando, quando possibile, configurazioni modulari.
Il settore delle infrastrutture elettriche globali si sta rapidamente evolvendo verso reti di distribuzione più intelligenti e resilienti.
Le tendenze emergenti includono:
Produttori come Lugao Power continuano a investire in tecnologie innovative di quadri per supportare i sistemi energetici di prossima generazione in tutto il mondo.
Un'unità principale ad anello SF6 è progettata per distribuire, controllare e proteggere in modo sicuro le reti elettriche a media tensione garantendo al tempo stesso una continuità di alimentazione affidabile.
Il gas SF6 offre un'eccellente resistenza all'isolamento e capacità di estinzione dell'arco, consentendo la progettazione di quadri compatti e altamente affidabili.
Le RMU di alta qualità spesso raggiungono una durata di servizio superiore a 30 anni se installate e utilizzate correttamente.
SÌ. La loro struttura sigillata li rende altamente resistenti agli agenti atmosferici, all'umidità, alla polvere e all'inquinamento.
Assolutamente. Le moderne RMU supportano il monitoraggio remoto, l'automazione, i protocolli di comunicazione e le funzioni di gestione della rete intelligente.
Utilità, strutture industriali, progetti di energia rinnovabile, sistemi di trasporto, edifici commerciali e data center utilizzano tutti ampiamente queste soluzioni di quadri.
La crescente domanda di infrastrutture elettriche affidabili, compatte ed efficienti in termini di manutenzione continua a guidare l’adozione diUnità principale ad anello elettrico sigillato di media tensione SF6 Quadro compatto. Il suo design completamente sigillato, le eccezionali prestazioni di isolamento, la sicurezza operativa e l'adattabilità a diverse applicazioni lo rendono una delle soluzioni più efficaci per le moderne reti di distribuzione dell'energia a media tensione.
Sia che vengano implementate in sottostazioni di servizi pubblici, strutture industriali, progetti di energia rinnovabile, sviluppi commerciali o applicazioni di reti intelligenti, queste RMU avanzate aiutano a migliorare l'affidabilità del sistema riducendo al contempo i costi del ciclo di vita e i requisiti di spazio di installazione.
Cerchi una soluzione affidabile per quadri compatti con unità principale ad anello elettrico sigillato in media tensione SF6 per il tuo prossimo progetto?Il team di ingegneri diPotenza Lugaoè pronto ad aiutarti a selezionare la configurazione ideale in base al livello di tensione, ai requisiti di rete, alle condizioni ambientali e ai futuri piani di espansione.Contattacioggi per discutere le esigenze del tuo progetto, ricevere una guida tecnica esperta e ottenere una soluzione personalizzata che offra prestazioni, sicurezza e valore a lungo termine.
