Poiché gli impianti industriali, le sottostazioni dei servizi pubblici, gli impianti di energia rinnovabile e le infrastrutture commerciali richiedono una distribuzione elettrica più sicura ed efficiente,Quadro isolato in aria alta tensione da 13,8 KVè diventata una delle soluzioni più affidabili. Questa guida spiega il principio di funzionamento, i vantaggi, le caratteristiche tecniche, le applicazioni, le pratiche di manutenzione e le considerazioni sull'acquisto. Scoprirai anche comeLUGAO Potenzaprogetta sistemi di quadri affidabili che garantiscono sicurezza operativa a lungo termine, efficienza dei costi e prestazioni stabili per le moderne reti elettriche.
Contenuto

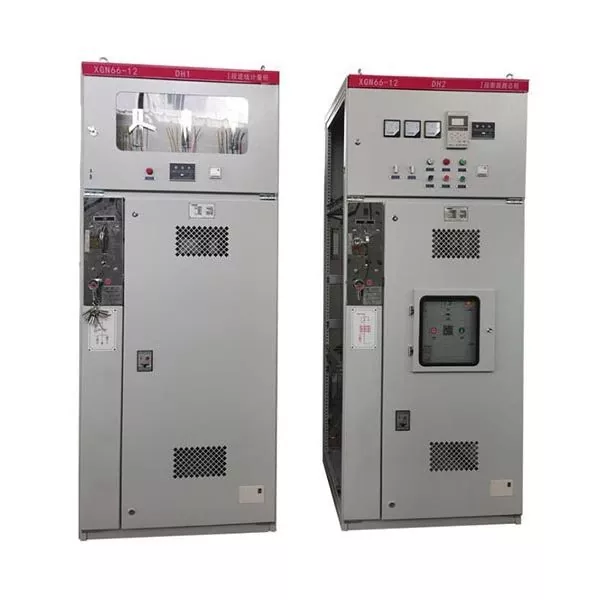

Che cos'è il quadro isolato in aria da 13,8 KV MT AT?
LUGAO Potenzaproduce ad alte prestazioniQuadro isolato in aria alta tensione da 13,8 KVsoluzioni progettate per una distribuzione elettrica di media tensione sicura, affidabile ed efficiente. Progettati per una tensione nominale di 13,8 kV, questi gruppi di quadri utilizzano l'aria ambiente come mezzo di isolamento primario, rendendoli rispettosi dell'ambiente e offrendo allo stesso tempo un'eccellente affidabilità operativa per sistemi di alimentazione industriali, commerciali e di pubblica utilità.
Il quadro isolato in aria (AIS) è costituito da più componenti elettrici integrati assemblati in scomparti metallici chiusi. Questi componenti lavorano insieme per distribuire l'elettricità, isolare i guasti, proteggere le apparecchiature e garantire la sicurezza dell'operatore.
A differenza dei quadri isolati in gas che si basano sul gas SF₆, l'AIS utilizza l'isolamento naturale dell'aria. Ciò riduce le preoccupazioni ambientali, abbassa i costi del ciclo di vita e semplifica la manutenzione ordinaria, pur fornendo eccellenti prestazioni dielettriche per molte installazioni interne ed esterne.
Una distribuzione affidabile della media tensione dipende non solo dalle prestazioni elettriche ma anche dalla sicurezza, dalla manutenibilità e dalla lunga durata delle apparecchiature, tutti punti di forza dei moderni quadri isolati in aria.
Caratteristiche principali e specifiche tecniche
ModernoQuadro isolato in aria alta tensione da 13,8 KVcombina tecnologie di protezione avanzate con una struttura modulare, consentendo un'installazione flessibile e una futura espansione del sistema.
| Specifica | Valore tipico |
|---|---|
| Tensione nominale | 13,8 kV |
| Frequenza | 50 Hz/60 Hz |
| Corrente nominale | 630A–3150A |
| Corrente di interruzione di cortocircuito | Fino a 40kA |
| Mezzo di isolamento | Aria ambiente |
| Tipo di interruttore automatico | Interruttore automatico sottovuoto |
| Grado di protezione | IP4X o superiore |
| Installazione | Interno/Esterno (a seconda della configurazione) |
Componenti principali
- Interruttore automatico sottovuoto
- Trasformatore di corrente (CT)
- Trasformatore di tensione (TV)
- Sistema di sbarre
- Relè di protezione
- Sezionatore di terra
- Vano cavi
- Sistema di interblocco meccanico ed elettrico
- Dispositivi di monitoraggio intelligenti
Principali vantaggi
1. Eccellente sicurezza operativa
La sicurezza dell’operatore ha sempre la massima priorità. Il moderno AIS incorpora sistemi di interblocco completi che impediscono sequenze operative errate, mentre le strutture dell'armadio resistenti all'arco elettrico aiutano a ridurre al minimo i rischi durante le condizioni di guasto.
2. Design rispettoso dell'ambiente
Poiché l’aria funge da mezzo isolante, non vi è alcuna dipendenza dai gas serra come l’SF₆. Ciò rende i quadri isolati in aria una soluzione responsabile dal punto di vista ambientale, in linea con requisiti di sostenibilità sempre più rigorosi.
3. Riduzione dei costi del ciclo di vita
Rispetto a molte tecnologie alternative, i sistemi isolati in aria offrono generalmente costi di installazione inferiori, manutenzione più semplice e spese operative ridotte per tutta la loro durata di servizio.
4. Alta affidabilità
Gli interruttori automatici in vuoto garantiscono un'eccellente resistenza elettrica con requisiti minimi di manutenzione. Combinati con relè di protezione digitale avanzati, migliorano significativamente l'affidabilità del sistema e riducono i tempi di inattività imprevisti.
5. Espansione flessibile
I design modulari degli armadi consentono future aggiunte di alimentatori senza sostituire l'intera gamma di quadri, rendendo l'AIS ideale per la crescita di impianti industriali e l'espansione delle sottostazioni.
Applicazioni tipiche
Per la sua versatilità,Quadro isolato in aria alta tensione da 13,8 KVè ampiamente utilizzato in numerosi settori.
- Sottostazioni di servizio
- Impianti di produzione di energia
- Progetti di energia solare
- Parchi eolici
- Impianti di produzione industriale
- Impianti di lavorazione del petrolio e del gas
- Operazioni minerarie
- Edifici commerciali
- Ospedali
- Aeroporti
- Centri dati
- Sistemi di trasporto ferroviario
Ogni applicazione beneficia di una protezione affidabile del circuito, di un'efficiente distribuzione dell'alimentazione e di una maggiore sicurezza del personale, pur mantenendo un'eccellente continuità operativa.
Quadri isolati in aria o isolati in gas
La scelta della giusta tecnologia di isolamento dipende dalle condizioni di installazione, dallo spazio disponibile, dalla strategia di manutenzione, da considerazioni ambientali e dal budget del progetto.
| Caratteristica | Quadro isolato in aria | Quadri isolati in gas |
|---|---|---|
| Isolamento | Aria ambiente | SF₆Gas |
| Impatto ambientale | Molto basso | Maggiore a causa dell’utilizzo di gas serra |
| Manutenzione | Semplice | Più specializzato |
| Investimento iniziale | Generalmente inferiore | Più alto |
| Requisiti di spazio | Più grande | Più compatto |
| Accessibilità alle ispezioni | Facile | Più complesso |
Come scegliere il giusto quadro isolato in aria da 13,8 KV MT AT
Selezionando l'appropriatoQuadro isolato in aria alta tensione da 13,8 KVimplica qualcosa di più della semplice corrispondenza della tensione nominale. Una soluzione ben progettata dovrebbe supportare l'affidabilità operativa a lungo termine, l'espansione futura e la conformità agli standard elettrici applicabili.
Importanti fattori di selezione
- Confermare i requisiti di tensione nominale, frequenza e corrente continua.
- Determinare la massima corrente di cortocircuito presunta.
- Valutare l'ambiente di installazione, comprese le condizioni interne o esterne.
- Scegliere una configurazione appropriata del relè di protezione.
- Considerare i futuri requisiti di espansione dell'alimentatore.
- Verificare la conformità con IEC o altri standard applicabili.
- Seleziona un produttore con comprovata esperienza ingegneristica e controllo qualità.
- Verifica il supporto tecnico post-vendita e la disponibilità dei pezzi di ricambio.
LUGAO Potenzaoffre configurazioni personalizzate di quadri per ospitare sottostazioni di servizi pubblici, strutture industriali, progetti di energia rinnovabile e sistemi di distribuzione dell'energia commerciale. I team di ingegneri possono personalizzare schemi di protezione, layout di sbarre, opzioni di misurazione, protocolli di comunicazione e configurazioni di involucri in base ai requisiti del progetto.
Migliori pratiche di manutenzione
La manutenzione ordinaria è essenziale per garantire la massima durata delle apparecchiature e mantenere la sicurezza operativa. Sebbene i quadri isolati in aria richiedano generalmente meno manutenzione rispetto a molte tecnologie alternative, le ispezioni programmate restano altamente raccomandate.
Lista di controllo per la manutenzione consigliata
- Ispezionare la pulizia dell'armadio e rimuovere la polvere accumulata.
- Verificare che tutti gli interblocchi meccanici funzionino correttamente.
- Controllare lo stato degli interruttori automatici in vuoto.
- Stringere i collegamenti elettrici dove necessario.
- Testare i relè di protezione secondo i programmi di manutenzione.
- Ispezionare i componenti isolanti per rilevare eventuali segni di invecchiamento.
- Verificare la continuità della terra.
- Eseguire l'imaging termico per identificare i punti caldi anomali.
- Registrare i dati di ispezione per la pianificazione della manutenzione predittiva.
| Articolo di manutenzione | Intervallo suggerito | Scopo |
|---|---|---|
| Ispezione visiva | Mensile | Identificare polvere, umidità o danni fisici |
| Prova di funzionamento meccanico | Ogni 6 mesi | Garantire prestazioni di commutazione affidabili |
| Test di protezione relè | Annualmente | Verificare l'accuratezza della protezione |
| Ispezione termica a infrarossi | Annualmente | Rileva connessioni allentate o surriscaldate |
| Manutenzione preventiva completa | Ogni 3-5 anni | Prolungare la durata e migliorare l'affidabilità |
Perché più progetti energetici scelgono LUGAO Potenza
Per i progetti di distribuzione a media tensione, la qualità delle apparecchiature influisce direttamente sull’affidabilità del sistema, sulla sicurezza operativa e sui costi di manutenzione a lungo termine.LUGAO Potenzasi concentra sulla fornitura di apparecchiature elettriche affidabili progettate per soddisfare i requisiti esigenti di servizi pubblici, strutture industriali, impianti di energia rinnovabile e progetti infrastrutturali in tutto il mondo.
- Capacità professionali di ingegneria e progettazione
- Gestione rigorosa della qualità della produzione
- Affidabile tecnologia di commutazione del vuoto
- Soluzioni personalizzate per diversi settori
- Conformità agli standard internazionali
- Test completi in fabbrica prima della spedizione
- Consulenza tecnica reattiva e supporto post-vendita
- Vasta esperienza di esportazione al servizio dei mercati globali
Combinando processi di produzione avanzati con rigorosi controlli di qualità, LUGAO Power aiuta i clienti a migliorare la sicurezza del sistema elettrico, ridurre al minimo i tempi di fermo e ridurre i costi operativi del ciclo di vita.
Domande frequenti
1. Qual è il vantaggio principale del quadro isolato in aria da 13,8 KV MT AT?
Il suo più grande vantaggio è la combinazione di elevata affidabilità operativa, eccellente sicurezza, isolamento dell'aria rispettoso dell'ambiente e costi di manutenzione relativamente bassi.
2. I quadri isolati in aria sono adatti per progetti di energia rinnovabile?
SÌ. È ampiamente utilizzato nei parchi solari, nelle centrali eoliche, nei sistemi di accumulo dell'energia delle batterie e in altri impianti di energia rinnovabile grazie alle sue affidabili prestazioni di distribuzione a media tensione.
3. Per quanto tempo possono funzionare normalmente i quadri isolati in aria?
Con una corretta installazione e manutenzione preventiva, i moderni quadri elettrici possono fornire un servizio affidabile per più di 25-30 anni.
4. I quadri isolati in aria richiedono gas SF₆?
No. I quadri isolati in aria utilizzano l'aria ambiente come mezzo isolante, eliminando la necessità di gas SF₆ e supportando infrastrutture elettriche più sostenibili dal punto di vista ambientale.
5. È possibile personalizzare il quadro?
SÌ. Produttori comeLUGAO Potenzapuò personalizzare layout di pannelli, sistemi di protezione, interfacce di comunicazione, valori di corrente, configurazioni di custodie e altre specifiche per soddisfare diversi requisiti di progetto.
Conclusionee
Mentre le infrastrutture elettriche continuano ad evolversi verso una maggiore efficienza, digitalizzazione e sostenibilità,Quadro isolato in aria alta tensione da 13,8 KVrimane una soluzione affidabile per la distribuzione dell'energia a media tensione. Il suo metodo di isolamento ecologico, la comprovata affidabilità operativa, il design modulare e i minori costi del ciclo di vita lo rendono un eccellente investimento per servizi pubblici, impianti industriali, strutture commerciali e progetti di energia rinnovabile. La scelta di un produttore affidabile garantisce prestazioni costanti, maggiore sicurezza operativa e valore a lungo termine per tutta la vita utile dell'apparecchiatura.
Pronto per aggiornare la tua distribuzione di energia a media tensione?
Che tu stia progettando una nuova sottostazione, ampliando un impianto industriale o potenziando una rete elettrica esistente,LUGAO Potenzapuò fornire supporto tecnico professionale e di alta qualitàQuadro isolato in aria alta tensione da 13,8 KVsoluzioni su misura per la vostra applicazione. Il nostro team esperto è impegnato a fornire prodotti affidabili, competenza tecnica e un servizio reattivo per aiutare il tuo progetto ad avere successo.Contattacioggi per discutere le vostre esigenze, richiedere informazioni tecniche o ricevere un preventivo personalizzato per il vostro prossimo progetto di distribuzione dell'energia.
