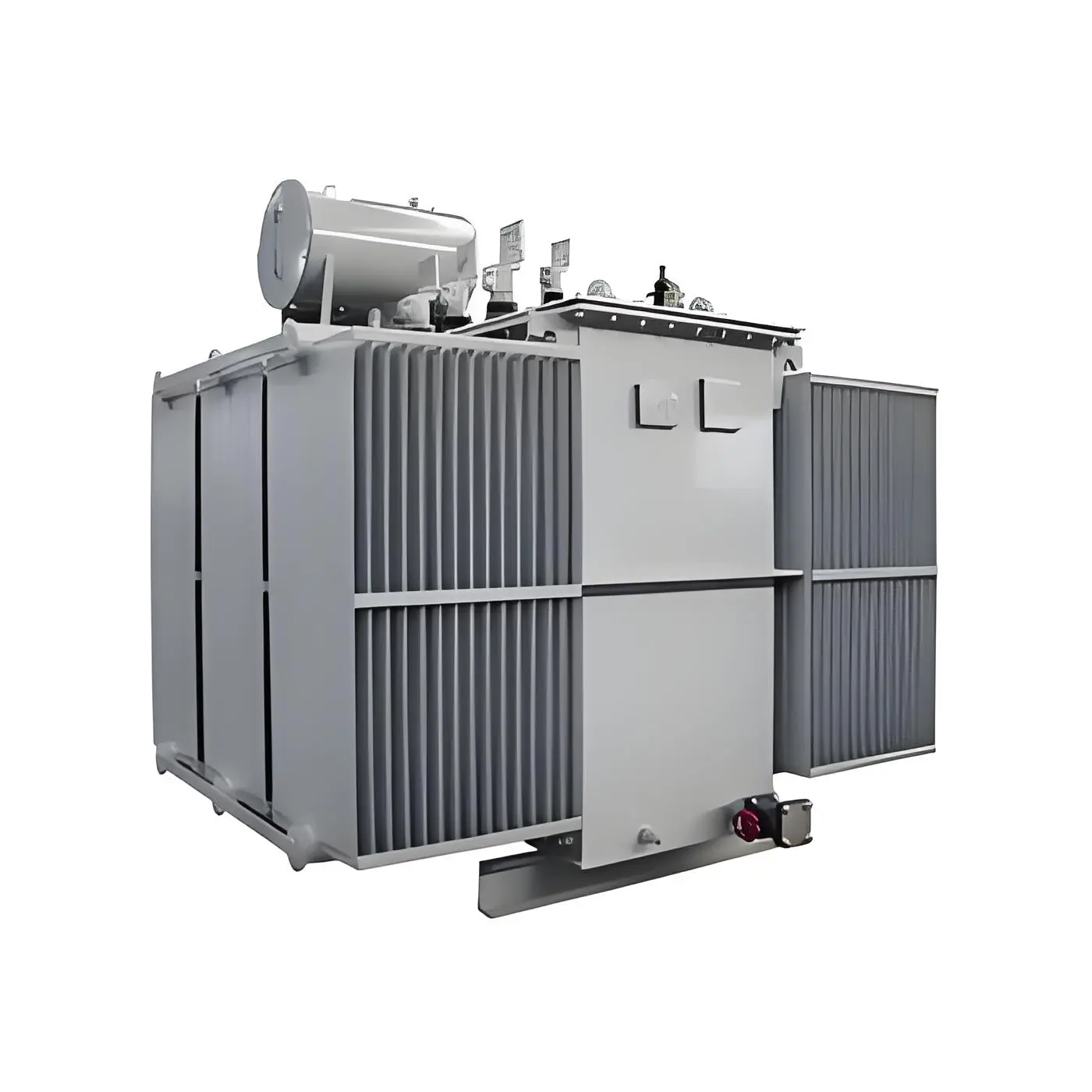

Trasformatore di distribuzione immerso in olio trifase di tipo sigillato

ILTrasformatore di distribuzione immerso in olio trifase di tipo sigillatoè progettato per una distribuzione efficiente e affidabile dell'energia nelle reti di media e bassa tensione. Con una struttura del serbatoio completamente sigillata, il trasformatore impedisce all'umidità e all'aria di entrare nel sistema dell'olio, garantendo prestazioni di isolamento a lungo termine e manutenzione ridotta.Lugao Power Co., Ltdproduce trasformatori di alta qualità con un rigoroso controllo della produzione e una tecnologia di produzione avanzata, fornendo prestazioni stabili per progetti di distribuzione di energia globale.

Che cos'è un trasformatore di distribuzione a bagno d'olio trifase di tipo sigillato?

A Trasformatore di distribuzione immerso in olio trifase di tipo sigillatoè un trasformatore che utilizza olio isolante per il raffreddamento e l'isolamento elettrico. Il design del serbatoio sigillato isola l'olio dall'ambiente esterno, prevenendo contaminazione e ossidazione.

Parametro

Capacità (KVA)	S9			S11			S13			SH15
	NIENTE	LL	Nessun caricamento Attuale	NIENTE	LL	Corrente senza caricamento	NIENTE	LL	Corrente senza caricamento	NIENTE	LL	Corrente senza caricamento
30	130	600	2.1	100	600	2.1	65	600	0.63	33	600	1.7
50	170	870	2.0	150	870	2.0	85	870	0.60	43	870	1.3
63	200	1040	1.9	180	1040	1.9	100	1040	0.57	50	1040	1.2
80	250	1250	1.8	200	1250	1.8	125	1250	0.54	60	1250	1.1
100	290	1500	1.7	230	1500	1.7	145	1500	0.48	75	1500	1
125	340	1800	1.6	270	1800	1.6	170	1800	0.45	85	1800	0.9
160	400	2200	1.5	310	2200	1.5	200	2200	0.42	100	2200	0.7
200	480	2600	1.4	380	2600	1.4	240	2600	0.39	120	2600	0.7
250	560	3050	1.3	460	3050	1.3	280	3050	0.36	140	3050	0.7
315	670	3650	1.2	540	3650	1.2	335	3650	0.38	170	3650	0.5
400	800	4300	1.1	650	4300	1.1	400	4300	0.30	200	4300	0.5
500	960	5150	1.0	780	5150	1.0	480	5150	0.30	240	5150	0.5
630	1200	6200	0.9	920	6200	0.9	600	6200	0.27	320	6200	0.3
800	1400	7500	0.8	1120	7500	0.8	700	7500	0.24	380	7500	0.3
1000	1700	10300	0.7	1320	10300	0.7	850	10300	0.21	450	10300	0.3
1250	1950	12000	0.6	1560	12000	0.6	975	12000	0.18	530	12000	0.2
1600	2400	14500	0.6	1880	14500	0.6	1200	14500	0.18	630	14500	0.2
2000	2830	20000	0.6	2280	19800	0.5				750	17400	0.2
2500	3350	24000	0.6	2630	23000	0.5				900	20020	0.2

Caratteristiche principali

• Struttura del serbatoio completamente sigillata
• Capacità di distribuzione dell'energia trifase
• Efficiente sistema di raffreddamento dell'olio
• Bassi requisiti di manutenzione
• Funzionamento stabile sotto carico continuo

Quali sono i vantaggi principali?

• Alta affidabilità– Il trasformatore di distribuzione trifase immerso in olio di tipo sigillato adotta una struttura del serbatoio completamente sigillata che impedisce all'aria e all'umidità di entrare nel sistema dell'olio. Questo design evita efficacemente l'ossidazione dell'olio e il degrado dell'isolamento, garantendo un funzionamento stabile a lungo termine anche in ambienti difficili.
• Eccellenti prestazioni di raffreddamento– L'olio isolante circola naturalmente all'interno del serbatoio del trasformatore, trasferendo il calore lontano dagli avvolgimenti e dal nucleo. Questo efficiente sistema di raffreddamento mantiene stabili le temperature operative e migliora le prestazioni complessive del trasformatore.
• Lunga durata– Poiché il sistema di isolamento interno è ben protetto e la qualità dell’olio rimane stabile, il trasformatore può funzionare in modo affidabile per molti anni. Il design sigillato rallenta significativamente l'invecchiamento dei componenti interni.
• Bassi requisiti di manutenzione– Rispetto ai trasformatori tradizionali, i modelli sigillati in olio richiedono ispezioni e trattamenti dell’olio meno frequenti. Ciò aiuta a ridurre i costi di manutenzione e minimizza i tempi di inattività operativa.
• Funzionamento efficiente dal punto di vista energetico– Con nuclei in acciaio al silicio ottimizzati e un design avanzato dell'avvolgimento, il trasformatore riduce sia le perdite a vuoto che quelle a carico, migliorando l'efficienza energetica e riducendo i costi operativi a lungo termine per i sistemi di distribuzione dell'energia.

Principali applicazioni

ILTrasformatore di distribuzione immerso in olio trifase di tipo sigillatoè ampiamente utilizzato in diversi ambienti di distribuzione dell'energia:

• Reti di distribuzione elettrica residenziale
• Edifici commerciali e centri commerciali
• Fabbriche e officine industriali
• Centrali elettriche ad energia rinnovabile
• Infrastrutture elettriche urbane e rurali

A cosa serve un trasformatore a bagno d'olio?

Trasformatori immersi in oliosono comunemente utilizzati nei sistemi di distribuzione dell'energia per convertire l'elettricità a media tensione in una tensione inferiore adatta agli utenti finali. L'olio fornisce isolamento e raffreddamento, garantendo un trasferimento di energia stabile ed efficiente.

• Trasformazione di tensione
• Stabilizzazione della distribuzione dell'energia
• Protezione dei componenti interni dal surriscaldamento

Qual è la funzione dell'olio utilizzato in questo tipo di trasformatore?

• Isolamento elettrico– Previene i cortocircuiti tra i componenti interni.
• Dissipazione del calore– Trasferisce il calore lontano dagli avvolgimenti e dal nucleo.
• Soppressione dell'arco– Aiuta a ridurre i rischi di scariche elettriche.
• Protezione dei componenti– Previene l’ossidazione e l’invecchiamento delle parti interne.

Cos'è un trasformatore a bagno d'olio?

Un trasformatore di distribuzione immerso in olio trifase di tipo sigillato è un tipo di trasformatore in cui il nucleo e gli avvolgimenti sono immersi in olio isolante. L'olio funge sia da mezzo di raffreddamento che da materiale di isolamento elettrico, migliorando la stabilità operativa complessiva.

Quali sono i due tipi di trasformatori trifase?

• Trasformatori in olio– Utilizzare olio isolante per il raffreddamento e l'isolamento, adatto per applicazioni esterne e ad alta capacità.
• Trasformatori di tipo secco– Utilizzano isolamento in aria o resina e sono generalmente installati in ambienti interni dove la sicurezza antincendio è importante.

Che tipo di olio viene utilizzato in un trasformatore trifase?

• Olio isolante minerale
• Olio isolante estere naturale
• Olio estere sintetico

L’olio minerale è l’opzione più comunemente utilizzata grazie alle sue buone prestazioni di isolamento e al suo rapporto costo-efficacia.

I trasformatori riempiti di olio sono sicuri?

Sì, modernoTrasformatori di distribuzione trifase immersi in olio di tipo sigillatosono progettati con funzionalità di sicurezza avanzate.

• Il serbatoio sigillato previene perdite di olio e contaminazione
• Sistemi di protezione da sovraccarico e temperatura
• Robusta custodia in acciaio per protezione esterna
• Conforme agli standard di sicurezza internazionali

Perché scegliere Lugao?

• Produttore di trasformatori professionalicon linee di produzione avanzate
• Controllo di qualità rigorosodurante tutta la produzione e i test
• Ricca esperienza di esportazionesostenere progetti di infrastrutture energetiche globali
• Prestazioni affidabili del prodottocon materiali di alta qualità
• Personalizzazione flessibileper livelli di tensione e parametri tecnici

Domande frequenti

1. Qual è la durata di un trasformatore sigillato immerso in olio?

In condizioni operative normali e con una corretta manutenzione, la durata può superare i 25 anni.

2. Il trasformatore di distribuzione trifase immerso in olio di tipo sigillato è adatto per l'uso esterno?

SÌ. La struttura sigillata e il serbatoio protettivo lo rendono adatto agli ambienti esterni di distribuzione dell'energia.

3. Il trasformatore richiede frequenti sostituzioni dell'olio?

No. Il design sigillato riduce significativamente la contaminazione dell'olio, quindi la sostituzione dell'olio è raramente necessaria.

4. Lugao può personalizzare le specifiche del trasformatore?

SÌ. Lugao fornisce soluzioni personalizzate tra cui valori di tensione, capacità, impedenza e metodi di raffreddamento in base ai requisiti del progetto.
