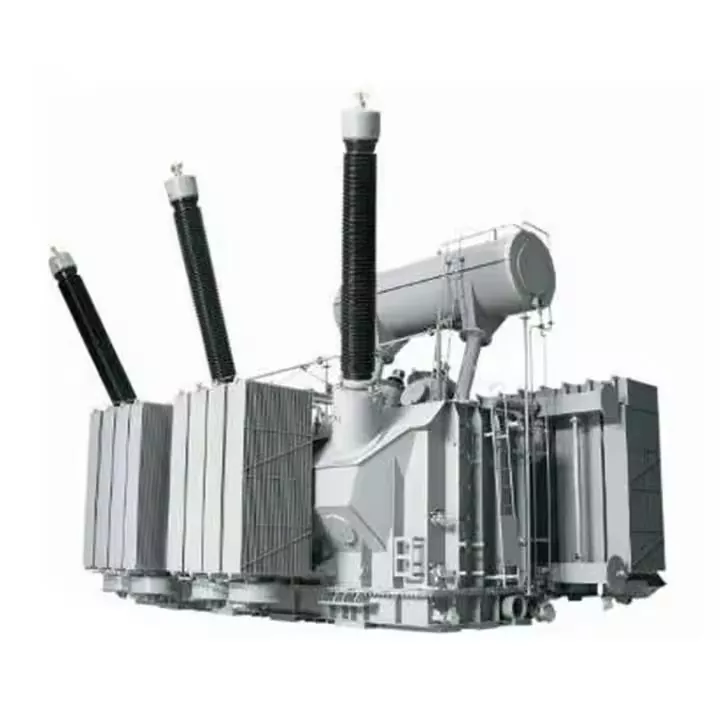

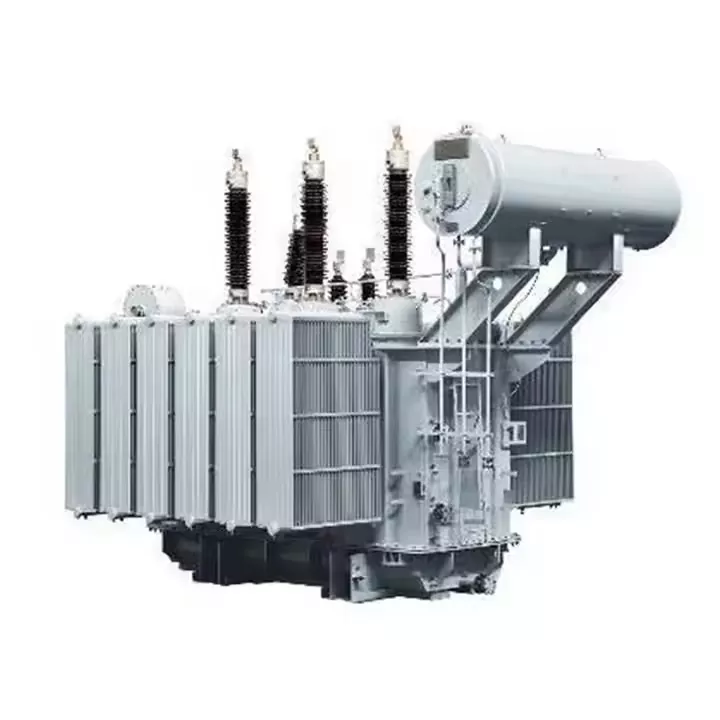

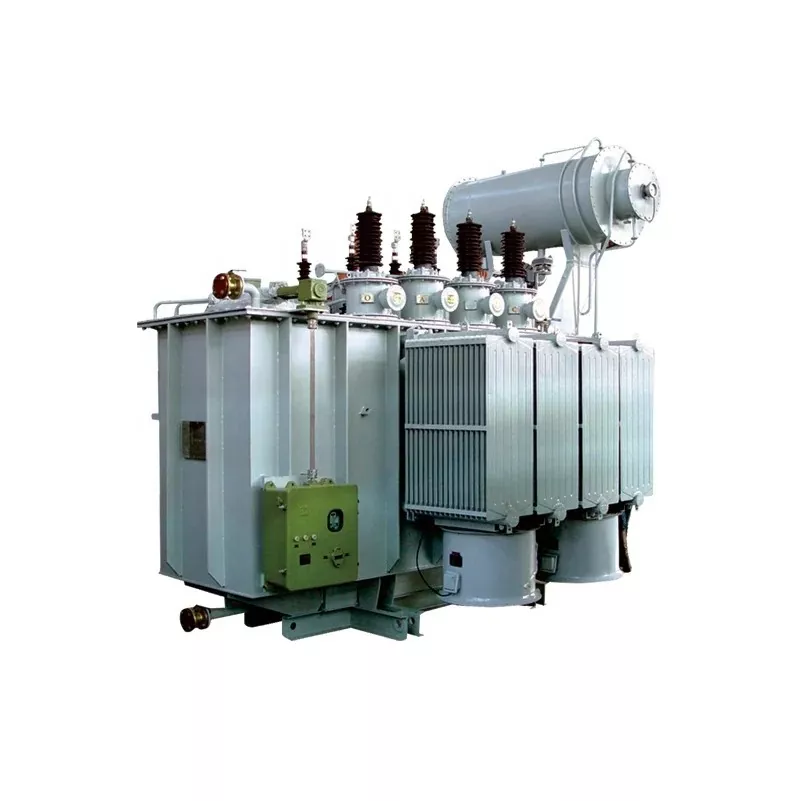

132kv 110kv 50mva 125mva Trasformatore immerso in olio

Realizzati internamente nello stabilimento di Lugao in Cina, siamo un produttore e fornitore riconosciuto di trasformatori immersi in olio da 132 kv 110 kv 50 mva 125 mva, monitorando meticolosamente ogni fase della produzione per garantire qualità e prezzi chiari, fornendo ai nostri clienti soluzioni economicamente vantaggiose. 132kv 110kv 50mva 125mva Il trasformatore immerso in olio realizza la conversione della tensione e la gestione del carico per la rete cittadina. La capacità selezionata varia a seconda delle aree e maggiore è la capacità, più potente sarà il raffreddamento richiesto con l'aggiunta di ventole. La custodia è dotata di apparecchiature di riduzione del rumore per evitare rumore eccessivo durante il funzionamento e Lugao Power Co., Ltd segue rigorosamente gli standard internazionali di progettazione e ogni fase di produzione è dotata di strumenti di controllo qualità professionali. La linea di produzione è dotata di strumenti di ispezione di qualità professionale. I dettagli sono rigorosamente colti sulla linea di produzione, il che costruisce una buona immagine del Made in China.

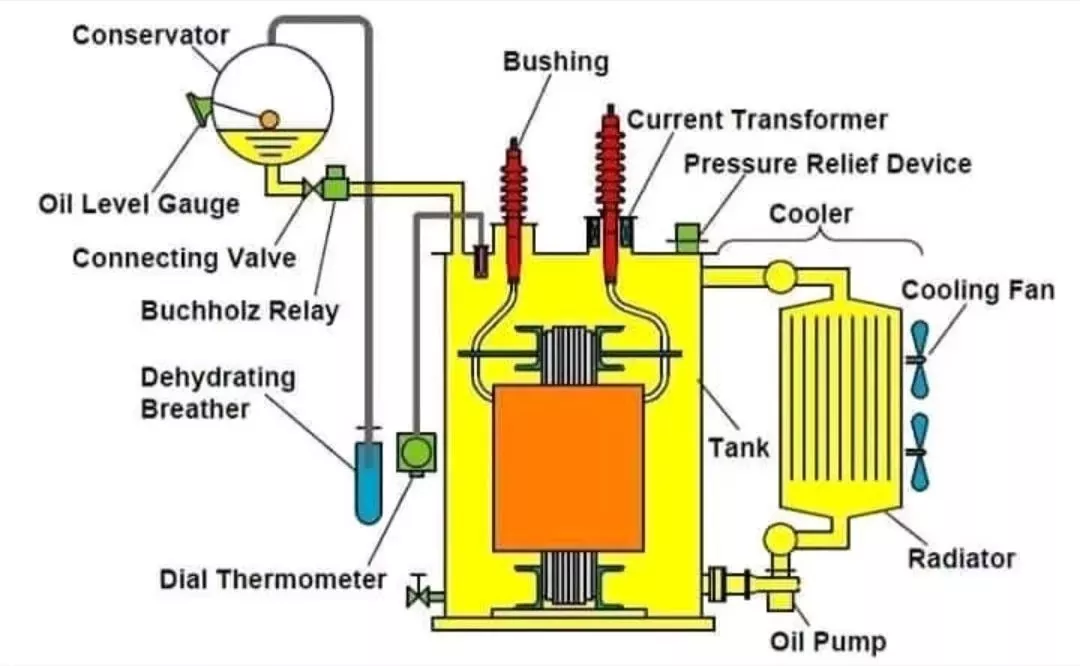

In termini di materiali, il trasformatore da 132 kv a 110 kv utilizza fogli di acciaio al silicio ad alta permeabilità ed è interamente avvolto in rame al 100%. In termini di raffreddamento, vengono utilizzati 4-5 set di ventole per una capacità di 50 MVA e 8 set di ventole per una capacità di 125 MVA. Il mezzo isolante è una combinazione di carta isolante e olio estere sintetico, così come l'involucro capacitivo. La temperatura e il livello dell'olio sono monitorati in tempo reale da sensori. ILtrasformatoreè inoltre dotato di dispositivi di protezione come valvole limitatrici di pressione e filtri olio. Design accurato in ogni dettaglio. Il trasformatore da 50 mva a 125 mva utilizza l'olio del trasformatore per il raffreddamento e l'isolamento, l'olio sommerge l'intero nucleo e gli avvolgimenti, consentendo una dissipazione del calore più uniforme, l'olio fa convezione naturale quando riscaldato e invia il calore generato dagli avvolgimenti e dal nucleo ai dissipatori di calore senza allarmi di surriscaldamento localizzato. L'olio del trasformatore può anche estinguere rapidamente l'arco in caso di decomposizione ad alta temperatura, inibendo il verificarsi di guasti alla fonte. L'involucro del trasformatore ad alta capacità ha un livello di protezione molto elevato, in grado di resistere a tutti i tipi di condizioni meteorologiche estreme e di bloccare gli inquinanti esterni.

Parametro

Valutato Capacità (kVA)	alta tensione (kV)	alta tensione Toccando Gamme	LV (kV)	Vettore- gruppo	Corto - Circuito Impedisce nce	Senza carico Perdita	A carico  Perdita	Senza carico Attuale (%)
6300	63 66 69 110 132 138 220 O altri	±8×1,25 % o altri	6.3 6.6 10.5 11 33 69 O altri	YNd11 YNyn0 O altri	10-14	9.4	34	0,63
8000						11.2	40.4	0,63
10000						13.1	47.6	0,75
12500						15.4	56,5	0,53
16000						18.5	69,5	0,49
20000						21.8	84.2	0,49
25000						25.6	99,5	0.4
31500						30.4	120	0.4
40000						36.2	140.3	0,39
50000						42.6	174.3	0,39
63000						52	210	0,39
75000						60	238	0,49
90000						69	274	0,49
120000						85	328	0,46
150000						101	385	0,42
160000						105	404	0,42
180000						115	436	0,42
240000						144	539	0.4

Ambiente operativo:

1. Temperatura operativa standard: da -30°C a +40°C. Quando la temperatura supera i 40°C, l'unità deve essere utilizzata in modalità di riduzione del carico.

2. Altitudine operativa standard: inferiore a 1.000 metri.

3. Umidità operativa standard: media giornaliera ≤95%, media mensile ≤90%.

4. Durante l'installazione, assicurarsi che l'angolo di inclinazione non superi i 15°.

5. Ispezionare regolarmente l'indicatore del livello dell'olio, la qualità dell'olio e l'ambiente circostante.

6. Tenere il trasformatore immerso nell'olio lontano da aree infiammabili, zone di interferenza elettromagnetica e altri luoghi che potrebbero influenzare il funzionamento del trasformatore.

Caratteristiche

1. LUGAO produce trasformatori in olio da 132 kV, 110 kV, 50 MVA e 125 MVA con eccellenti prestazioni di dissipazione del calore. L'olio del trasformatore assorbe rapidamente il calore generato dagli avvolgimenti e dal nucleo e lo fa circolare attraverso lo scambiatore di calore.

2. Forte capacità di isolamento. L'olio isolante può isolare efficacemente gli scarichi interni.

3. Lunga durata. L'olio del trasformatore può proteggere il nucleo e gli avvolgimenti e rallentare l'ossidazione.

4. Forte adattabilità ambientale. Il serbatoio dell'olio sigillato può bloccare le impurità esterne.

5. I trasformatori LUGAO sono realizzati utilizzando componenti e materiali di alta qualità per garantire un'alimentazione stabile.

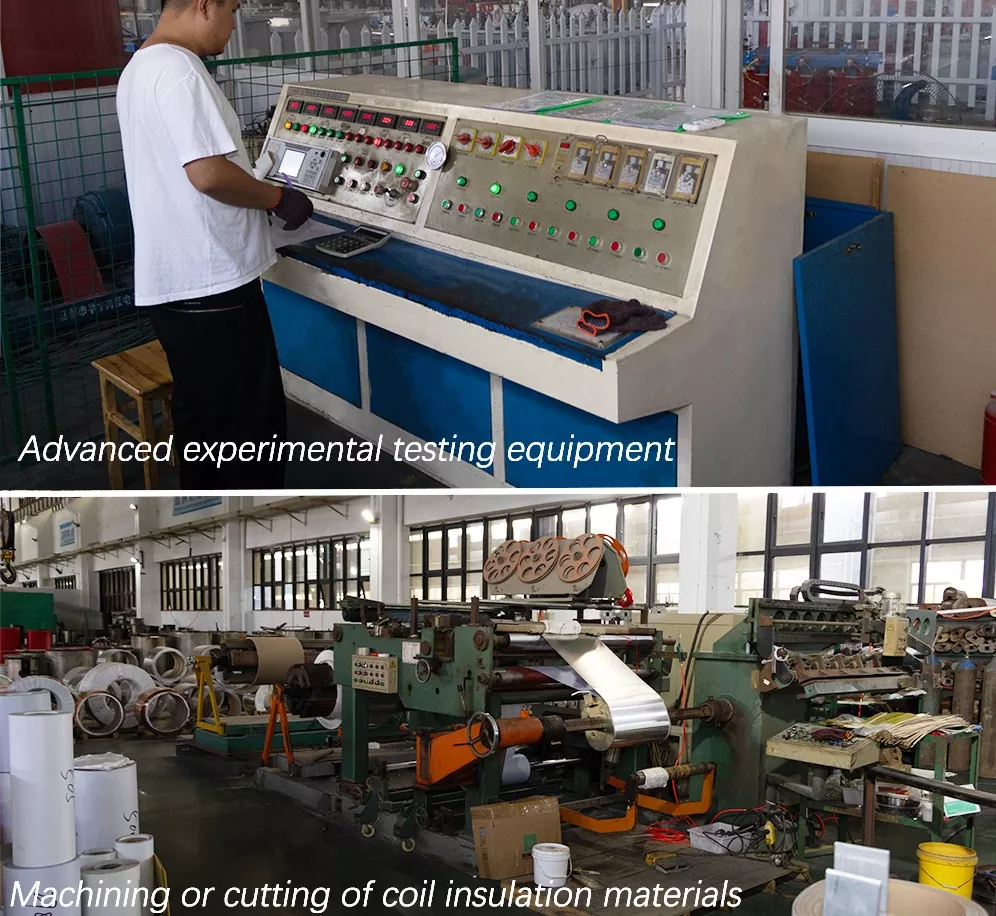

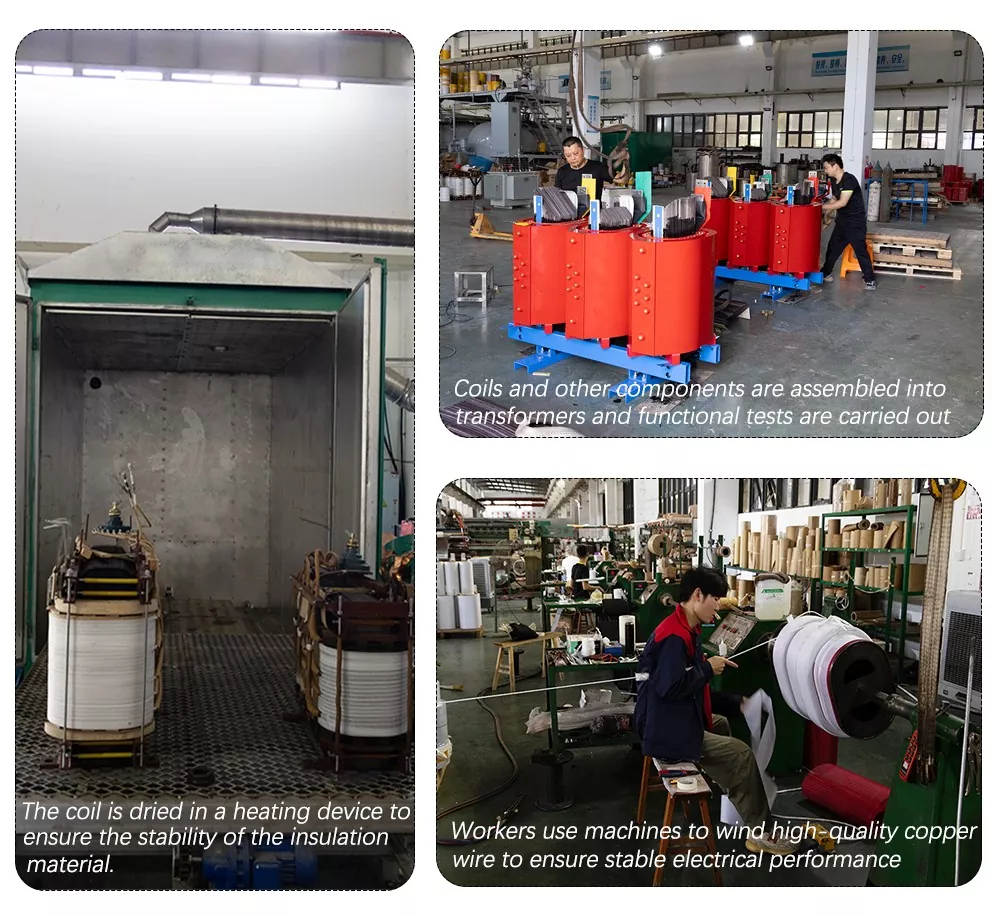

La nostra fabbrica

Trasporti
