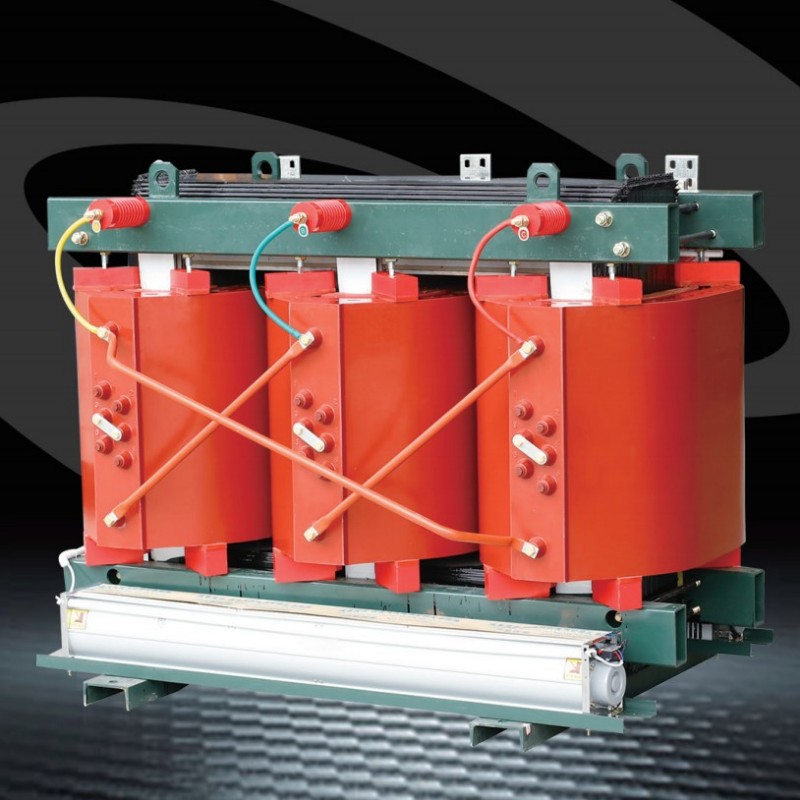

Una guida completa a SC (b) 13-20-10kV Cash Resina Transformers a secco

A differenza del tradizionaleTrasformatori immessi di petrolio, Il trasformatore di tipo a secco a secco a sch (b) 13--20-10kV, sfrutta la tecnologia di fusione di resina epossidica per ridefinire gli standard di prestazione, rendendolo una scelta indispensabile per infrastrutture critiche e ambienti urbani.

Uno sguardo più attento al modello: SC (B) 13--20-10KV

Prima di esplorare le sue caratteristiche, decodiriamo il nome del modello:

S: rappresenta un trasformatore trifase (la "S" sta per "trifase" in cinese).

C: indica l'isolamento della resina fuso, la tecnologia chiave che garantisce la sicurezza e la durata dell'incendio.

(B): indica una bobina a bassa tensione a filo, una scelta di progettazione che risolve i problemi comuni nelle tradizionali bobine a filo metallico.

13: Il numero di serie di progettazione, che riflette iterazioni ingegneristiche avanzate per una migliore efficienza.

: La capacità nominale varia da 50 kVA a 3150 kVA.

20-10KV: livello di tensione laterale ad alta tensione.

Quali sono le condizioni operative per SC (b) 13-20-10kV trasformatori di tipo a secco in resina?

● Altitudine di installazione: non superiore a 1000 m sul livello del mare;

● forma d'onda di tensione di alimentazione: simile a un'onda sinusoidale;

● Simmetria della tensione di alimentazione multi-fase: le tensioni di alimentazione collegate a un trasformatore multi-fase dovrebbero essere approssimativamente simmetriche;

● Temperatura ambiente: temperatura massima dell'aria +40 ° C; Temperatura media giornaliera massima +30 ° C; Temperatura media annuale massima +20 ° C; Temperatura dell'aria minima -25 ° C (applicabile ai trasformatori interni).

Cosa rende speciali i trasformatori di tipo a secco in resina fuso?

● Core

1. Il nucleo è costruito in fogli di acciaio in silicio a freddo con elevata permeabilità magnetica, ottimo orientamento a grano e giunti a gradini completamente inclinati a 45 °. Il nucleo utilizza una speciale struttura della piastra di trazione del tubo quadrato, con gambe del nucleo legate con nastro isolante. La superficie del nucleo è rivestita con una resina speciale per prevenire l'umidità e la ruggine, riducendo efficacemente le perdite di non carico, la corrente di non carico e il rumore del nucleo.

2.Safe, Flame-Retardant e privo di inquinamento, può essere installato direttamente al centro di carico.

3. COSTI OFFIERI COMPLETAMENTE STATTIONE, FACILI DA PIACE E LASSI.

4. La resistenza all'umidità alta consente un funzionamento normale con umidità al 100% e può essere rimessa in funzione dopo un'interruzione senza pre-asciugatura.

5. Perdite di lotta, bassa scarica parziale, basso rumore e forte dissipazione del calore sono tutti garantiti. Dotato di un sistema completo di controllo della protezione della temperatura, fornisce garanzia affidabile per il funzionamento del trasformatore sicuro. Alta affidabilità. Sulla base di studi operativi di prodotti già in funzione, gli indicatori di affidabilità del prodotto hanno raggiunto gli standard professionali internazionali.

● Bobina di fogli

L'avvolgimento a bassa tensione utilizza un singolo pezzo di lamina di rame, insieme all'isolamento della svolta di classe F, avvolta su una macchina di avvolgimento a bassa tensione dedicata a bassa tensione. Le bobine di lamina affrontano efficacemente i problemi di spicco di elevato stress di cortocircuito, squilibrio di giri di ampere, scarsa dissipazione del calore, errori di angolo di elica avvolgente e qualità di saldatura manuale instabile associata a prodotti a bassa tensione e ad alta corrente. La nostra azienda utilizza anche invasatura e cura in resina per creare una finitura resistente all'umidità e alle macchie.

● Dispositivo di controllo della temperatura

Il trasformatore utilizza un termometro a segnale della serie BWDK. Il sensore di temperatura è incorporato nella metà superiore della bobina a bassa tensione, rilevando automaticamente e visualizzando il livello di umidità operativa di ciascuna delle tre fasi. Presenta anche funzioni di allarme e inciampamento eccessivo.

● Conversione della tensione

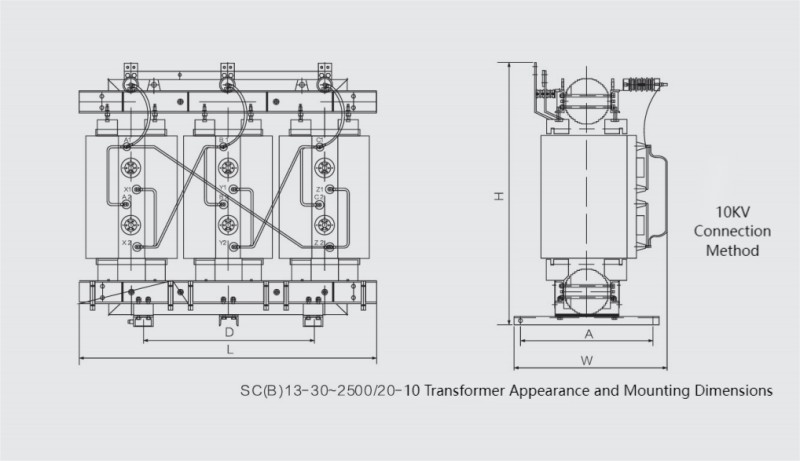

Il connettore consente la conversione di tensione tra 10kV e 20kV in diverse posizioni, soddisfacendo i requisiti dei sistemi 10kV e 20kV, rispettivamente.

Chi ha bisogno di questo trasformatore?

La sicurezza non è negoziabile nei sistemi di alimentazione, specialmente nelle aree ad alto rischio o popolate. Il trasformatore SC (B) 13--20-10kV è costruito per eccellere in questo senso, con caratteristiche che affrontano rischi di incendio, umidità e stabilità operativa. L'operazione epossidica resistente agli incendi e senza inquinamento, il materiale isolante del trasformatore, è intrinsecamente ritmante di fiamma. Non rilascia gas tossici se esposti a temperature elevate e può resistere al surriscaldamento a breve termine senza prendere fuoco. Questo rende il trasformatore ideale per luoghi sensibili al fuoco come:

● Spazi sotterranei: metropolitane, miniere e tunnel.

● Edifici pubblici: scuole, ospedali e centri commerciali.

● Strutture critiche: centrali elettriche, giacimenti petroliferi e edifici grattacieli.

A differenza diTrasformatori immessi di petrolio, non vi è alcun rischio di contaminazione del suolo o dell'acqua da perdite, allineando con moderni standard ambientali.

Specifiche tecniche: i numeri dietro le prestazioni

Per comprendere la versatilità del trasformatore, diamo un'occhiata ai suoi parametri tecnici chiave:
