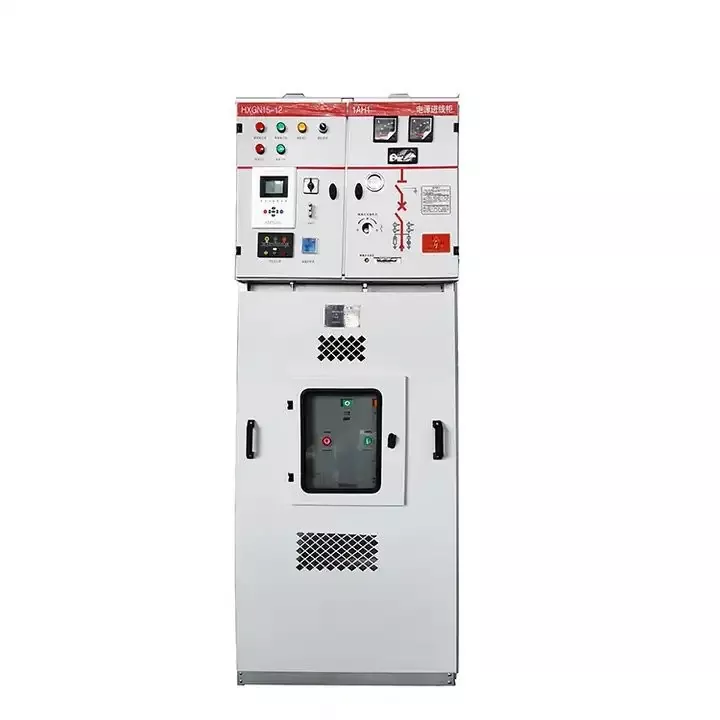

Quadro dell'unità principale ad anello ad alta tensione 12KV Sf6

In qualità di produttore e fornitore in Cina, offriamo quadri per unità principali ad anello ad alta tensione 12KV Sf6 personalizzati di alta qualità ma a un prezzo economico per i grossisti. ILRMU ad alta tensioneè dotato di un armadio con chiusura metallica con un grado di protezione estremamente elevato, che impedisce efficacemente l'ingresso di umidità esterna nell'armadio e prolungando così la durata dei componenti. La struttura complessiva è fissa, il che la rende comoda da utilizzare per gli operatori riducendo al minimo la necessità di frequenti manutenzioni. L'armadio è composto da diverse sezioni, tra cui la cella sbarre e la cella stagna per la sbarra principale, la cella strumenti per l'installazione dei relè e infine la cella cavi responsabile del collegamento dei cavi in ​​entrata e in uscita. Il vano stagno è dotato di interruttori per operazioni di collegamento e sezionamento, rendendolo di facile utilizzo per gli operatori.

Il quadro elettrico dell'unità principale ad anello ad alta tensione Sf6 da 12 KV utilizza esafluoruro di zolfo per l'isolamento, caratterizzato da una struttura relativamente semplice e da un elevato rapporto costo-efficacia. I componenti all'interno dell'armadio possono essere selezionati in base alle esigenze effettive e gli armadi possono essere combinati per formare un sistema di rete ad anello multicircuito. Il volume complessivo è relativamente compatto, rendendolo adatto a parchi industriali, complessi commerciali e altre aree.

Parametro

Ambiente operativo

1. L'intervallo di temperatura operativa normale è compreso tra -40°C e +55°C. Se la temperatura supera questo intervallo, la personalizzazione deve essere discussa con LUGAO.

2. L'umidità relativa normale dovrebbe essere inferiore al 95%.

3. L'altitudine operativa standard è inferiore a 4.000 metri.

4. Durante l'installazione il mobile non deve essere inclinato; dovrebbe essere posizionato in posizione verticale e la base livellata.

5. Il quadro non deve essere immerso in acqua per periodi prolungati.

6. Tenere lontano da aree soggette a corrosione da gas chimici o a rischio di esplosione.

Caratteristiche

L'involucro dell'unità, le porte di accesso e la camera superiore sono sottoposti a rivestimento a spruzzo di precisione, garantendo una finitura protettiva durevole e uniforme che protegge dalla corrosione ambientale e dall'usura meccanica. Tutti gli armadi incorporano una barra collettrice di messa a terra primaria progettata per consentire una messa a terra sicura vicino alla struttura strutturale dell'armadio. I componenti metallici, inclusi gli interruttori di messa a terra e i meccanismi di interblocco, sono meticolosamente collegati alla barra collettrice di terra, mentre i collegamenti a treccia di rame vengono utilizzati sui giunti avvitati per garantire la continuità elettrica e la dissipazione della corrente di guasto.

Per mitigare la sovrapressione interna e i rischi legati all’arco, un pannello di scarico della pressione è strategicamente integrato nella struttura posteriore dell’armadio, progettato per regolare in sicurezza lo scarico del gas in rari scenari di guasto. Lo scomparto sbarre superiore è fissato con viti antimanomissione, consentendo un facile accesso esterno per i collegamenti delle sbarre durante l'installazione o la manutenzione. La camera superiore dei dispositivi ausiliari offre opzioni di configurazione versatili, accogliendo morsettiere, moduli di controllo e altri componenti. Elevando questo sottocompartimento, il design ottimizza lo spazio per i sistemi di protezione dei relè, migliorando l'efficienza operativa.

In particolare, l'interruttore-sezionatore e l'interruttore di messa a terra sono dotati di un meccanismo di interblocco modulare, mentre l'interruttore di messa a terra e la porta di accesso utilizzano un sistema di interblocco positivo. Attraverso una sequenza operativa definita (chiusura della porta, innesto dell'interruttore di messa a terra e attivazione dell'interruttore-sezionatore) si ottiene la funzionalità di interblocco automatico. Questa logica sequenziale riduce al minimo gli errori operativi, impedisce l'accesso non autorizzato durante il funzionamento dal vivo e rafforza i protocolli di sicurezza complessivi del sistema, garantendo la conformità a rigorosi standard di sicurezza industriale.
