Una distribuzione dell’energia affidabile, rapida e sicura è un prerequisito per la crescita economica e il progresso sociale. Nelle infrastrutture urbane, negli impianti industriali, nei progetti di energia rinnovabile e nella distribuzione di energia elettrica di emergenza, gli ingegneri e gli sviluppatori di progetti richiedono sempre più soluzioni di distribuzione che riducano i tempi di costruzione civile, riducano il rischio totale del progetto e mantengano i più alti livelli di sicurezza operativa.
La sottostazione di trasformazione box-type, nota anche come sottostazione compatta o sottostazione prefabbricata, risponde a questa esigenza con un'unità assemblata in fabbrica e pre-testata che integra quadri di media tensione (MT), un trasformatore di distribuzione e apparecchiature di distribuzione di bassa tensione (BT) all'interno di un unico involucro resistente alle intemperie. Eliminando la necessità di costruire sottostazioni convenzionali, la sottostazione box può essere installata su una soletta preparata, energizzata e messa in servizio in una frazione del tempo richiesto dagli approcci tradizionali.
Lugao Power Co., Ltd. è uno specialista leader con sede in Cina in sottostazioni di trasformazione di tipo box, che offre prodotti sia di tipo europeo (standard IEC) che di tipo americano (standard ANSI/IEEE). Il modello diretto in fabbrica dell'azienda, la conformità multi-standard e la forte capacità di ingegneria personalizzata la rendono un OEM affidabile e un partner all'ingrosso per appaltatori EPC, servizi pubblici, sviluppatori industriali e proprietari di progetti di energia rinnovabile in tutto il mondo.
Questo white paper fornisce un'analisi tecnica e commerciale completa delle sottostazioni di trasformazione box-type: tassonomia dei prodotti, principi ingegneristici, parametri di riferimento delle prestazioni, guida all'applicazione, conformità agli standard e metodologia decisionale in materia di appalti. È inteso come documento di riferimento per ingegneri elettrici, project manager, professionisti degli appalti e decisori tecnici.
Si prevede che il consumo globale di energia crescerà del 2,4-3,1% annuo fino al 2035, spinto dall’espansione industriale, dalla crescita della popolazione urbana, dall’adozione di veicoli elettrici e dall’integrazione delle fonti energetiche rinnovabili distribuite. I metodi convenzionali di costruzione delle sottostazioni, che richiedono strutture civili permanenti, tempi di autorizzazione prolungati e grandi squadre di installazione, sono sempre più incompatibili con la velocità e la flessibilità richieste dalla moderna consegna dei progetti.
Nel frattempo, le aspettative di sicurezza e affidabilità da parte dei servizi pubblici e degli organismi di regolamentazione continuano ad aumentare. Eventi come guasti alle apparecchiature dovuti a una protezione ambientale inadeguata, episodi di archi elettrici causati da parti sotto tensione esposte e contaminazione di olio da apparecchiature obsolete stanno tutti guidando uno spostamento verso architetture di distribuzione più integrate, testate in fabbrica e chiuse.
Il mercato globale delle sottostazioni compatte/a scatola è stato valutato a circa 13,5 miliardi di dollari nel 2023 e si prevede che crescerà a un CAGR del 7,2–8,5% fino al 2030. I principali vettori di crescita includono:
| Regione | Valore 2023 | Previsioni 2030 | CAGR | Driver chiave |
|---|---|---|---|---|
| Asia-Pacifico | 5,4 miliardi di dollari | 9,8 miliardi di dollari | 8,9% | Industrializzazione, RE |
| Europa | 3,1 miliardi di dollari | 5,1 miliardi di dollari | 7,4% | Modernizzazione della rete |
| America del Nord | 2,6 miliardi di dollari | 4,2 miliardi di dollari | 7,1% | Sostituzione infra invecchiamento |
| MEA e America Latina | 2,4 miliardi di dollari | 4,5 miliardi di dollari | 9,4% | Programmi di elettrificazione |
Tabella 1 – Mercato globale delle sottostazioni box-type per regione, 2023-2030
A Sottostazione di trasformazione box-type(nota anche come sottostazione compatta, sottostazione prefabbricata o sottostazione package) è un'unità di distribuzione dell'energia completamente assemblata in fabbrica e pretestata che integra tre componenti funzionali all'interno di un unico involucro resistente alle intemperie:
L'assemblaggio in fabbrica garantisce che il cablaggio interno, i collegamenti delle sbarre collettrici, le impostazioni dei relè di protezione e le interfacce tra i componenti siano completati, testati e verificati prima della consegna. Il lavoro in loco si riduce alla preparazione delle fondazioni civili, alla terminazione dei cavi MT/BT, alla messa a terra e all'energizzazione.
Le sottostazioni box-type sono generalmente classificate in due famiglie di progettazione, che riflettono tradizioni ingegneristiche divergenti e preferenze sugli standard regionali:
| Dimensione | Tipo europeo | Tipo americano |
|---|---|---|
| Standard | IEC 62271, IEC 60076-11 | Serie ANSI/IEEE C57, C37 |
| Commutazione MT | Quadro CB o SF₆ in vuoto | Fusibile + interruttore di interruzione del carico (LBS) |
| Trasformatore | Di tipo a secco (preferibile) o a bagno d'olio | A bagno d'olio (standard) |
| Regioni target | Europa, Cina, Medio Oriente, Asia-Pacifico, Africa | Nord America, America Latina, parti dell'Asia e dell'Africa |
Tabella 2 – Tipologia europea e americana: classificazione di primo livello
La sottostazione box di tipo europeo adotta un layout modulare a tre scomparti all'interno di un involucro zincato a caldo o in acciaio inossidabile. I tre compartimenti - quadri MT, trasformatore e distribuzione BT - sono fisicamente separati da pareti divisorie interne, garantendo il contenimento dei guasti da arco elettrico e consentendo un accesso indipendente per la manutenzione senza diseccitare le sezioni adiacenti.

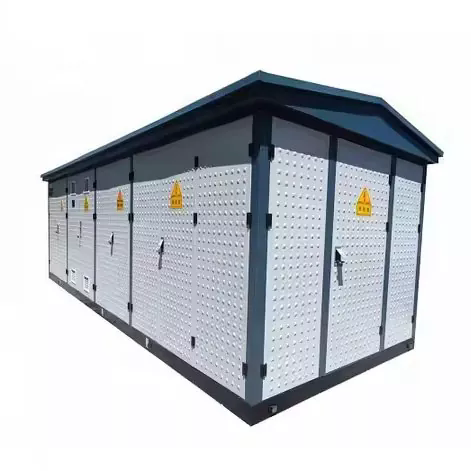

Figura 1 — Sottostazione Box di tipo europeo
Lo scomparto MT può ospitare un'unità principale ad anello (RMU) o singoli pannelli MT a seconda della topologia di alimentazione (radiale o alimentatore ad anello). Vengono utilizzate due tecnologie principali dei quadri:
| Tecnologia | Descrizione |
|---|---|
| Interruttore automatico in vuoto (VCB) | Interrompe le correnti di guasto e di carico in una bottiglia con interruttore sottovuoto. Offre elevata resistenza (oltre 10.000 cicli operativi), rapida eliminazione dei guasti (<50 ms) ed è privo di SF₆, sempre più preferito dalle normative ambientali. |
| Quadri isolati in gas SF₆ (GIS) | Utilizza gas esafluoruro di zolfo per l'estinzione e l'isolamento dell'arco. Estremamente compatto e altamente affidabile. Nota: l’SF₆ è un potente gas a effetto serra (GWP ~23.500) e il suo utilizzo è soggetto a normative ambientali più restrittive nell’UE e altrove. |
| Unità principale Ring (RMU) | Un dispositivo di commutazione sigillato in fabbrica, isolato in gas (SF₆ o vuoto) che combina interruttori-sezionatori e fusibili di protezione in un'unità compatta con involucro metallico. Ideale per reti di distribuzione ring-feeder. |
Il quadro MT fornisce tutte le funzioni di protezione richieste: massima corrente (ANSI 51), guasto a terra (ANSI 51N/67N) e protezione differenziale dove specificato. La conformità allo standard IEC 62271-200 garantisce la classificazione dei guasti da arco elettrico (IAC — Internal Arc Classified) per la protezione del personale.
Il vano trasformatore di una sottostazione di tipo europeo ospita più comunemente un trasformatore a secco in resina colata (serie SCB), sebbene vengano utilizzate anche unità a bagno d'olio. La preferenza per il tipo a secco nelle sottostazioni di tipo europeo è in linea con i vantaggi in termini di sicurezza antincendio fondamentali per le installazioni urbane, commerciali e in prossimità di interni. Caratteristiche principali:
Lo scomparto BT ospita il quadro di distribuzione BT principale con interruttori automatici scatolati (MCCB) o interruttori automatici aperti di tipo aperto (ACB) sulle linee in uscita, misurazione dell'energia, condensatori di correzione del fattore di potenza (opzionali) e interfacce per il monitoraggio remoto e l'integrazione SCADA. I sistemi di sbarre sono dimensionati per la corrente nominale con un'appropriata resistenza al cortocircuito secondo IEC 61439.
| Parametro | Gamma di specifiche |
|---|---|
| Capacità nominale | 100 kVA – 2.500 kVA (standard); fino a 6.300 kVA speciali |
| Classe di tensione MT | 6 kV, 10 kV, 20 kV, 35 kV |
| Tensione di uscita BT | 0,4 kV (3P+N), disponibile su misura |
| Dispositivo di commutazione MT | CB a vuoto / SF₆ RMU / Interruttore di interruzione del carico |
| Tipo di trasformatore | Resina colata a secco (preferibile) o immersa in olio |
| Valutazione di cortocircuito | 16 kA / 20 kA / 25 kA (1 s) — secondo IEC 62271 |
| Classe di protezione | Norma IP33D; IP44 / IP54 con custodia potenziata |
| Temperatura ambiente | da –25 °C a +40 °C standard; Disponibile la versione artica –40 °C |
| Altitudine | Fino a 1.000 m standard; versioni declassate fino a 4.000 m |
| Standard applicabili | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Integrazione della rete intelligente | disponibile interfaccia di comunicazione IEC 61850; Predisposizione per SCADA |
Tabella 3 – Sottostazione Box di tipo europeo: specifiche tecniche indicative
Il tipo americano (noto anche come sottostazione di trasformazione Pad-Mounted o Loop-Feed) si distingue per la sua disposizione interna triangolare o lineare, con il compartimento di commutazione MT e le sezioni di misurazione/distribuzione BT accessibili rispettivamente dalla parte anteriore e laterale, e il trasformatore immerso in olio che occupa lo scomparto centrale. L'involucro esterno è in genere un armadio in acciaio verniciato di grosso spessore con porte antimanomissione e dotate di lucchetto, progettato per l'installazione a livello del suolo su una piattaforma di cemento.
Figura 2 — Sottostazione Box di tipo americano
Il tipo americano utilizza una configurazione di commutazione MT più semplice ed economica rispetto al tipo europeo. La disposizione standard è composta da:
Questa configurazione offre una combinazione convincente di semplicità, convenienza e affidabilità. L'assenza di componenti elettronici di protezione complessi riduce gli oneri di manutenzione e i requisiti di competenze specializzate, rendendolo particolarmente adatto per applicazioni in aree con infrastrutture di forza lavoro tecnica limitate.
Il trasformatore in una sottostazione di tipo americano è invariabilmente un'unità sigillata (senza conservatore) immersa in olio. Il design completamente sigillato impedisce l'ingresso di umidità nell'olio, eliminando la causa principale del degrado dell'isolamento. Caratteristiche principali:
La sezione BT di una sottostazione di tipo americano è relativamente più semplice e comprende tipicamente un interruttore principale o un sezionatore con fusibile, una presa per un contatore di energia e collegamenti per gli alimentatori BT in uscita. È possibile incorporare una distribuzione BT più sofisticata (alimentazioni in uscita multiple, correzione del fattore di potenza, monitoraggio remoto), ma è meno comune nelle configurazioni standard.
| Parametro | Gamma di specifiche |
|---|---|
| Capacità nominale | 75 kVA – 2.500 kVA (standard); 3.750 kVA+ con design speciale |
| Classe di tensione MT | 5 kV, 15 kV, 25 kV, 35 kV (Classe ANSI) |
| Tensione di uscita BT | 120/240 V (monofase), 208Y/120 V, 480Y/277 V o personalizzato |
| Dispositivo di commutazione MT | Bay-O-Net / Fusibile limitatore di corrente + interruttore di interruzione del carico |
| Tipo di trasformatore | Immerso in olio, sigillato ermeticamente (ONAN) |
| Allegato | Acciaio di grosso spessore, verniciato a polvere/vernice poliuretanica; resistente alle manomissioni |
| Classe di protezione | Standard NEMA 3R (resistente alla pioggia e al nevischio); NEMA 4X opzionale |
| Design fronte morto | Sì: connettori a gomito per la terminazione del cavo MT sicura al contatto |
| Standard applicabili | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Alimentazione ad anello | Standard: due posizioni del cavo MT in ingresso (con possibilità di alimentazione loop) |
Tabella 4 – Sottostazione Box di tipo americano: specifiche tecniche indicative
Sebbene entrambi i tipi di prodotto soddisfino l'obiettivo fondamentale di una distribuzione di energia compatta e prefabbricata, le loro filosofie di progettazione, capacità di protezione, profili di costo del ciclo di vita e ambienti applicativi ottimali differiscono sostanzialmente. La tabella seguente fornisce un confronto strutturato per supportare le decisioni di selezione della tecnologia.
| Criterio | Tipo europeo | Tipo americano |
|---|---|---|
| Protezione MT | Protezione completa del CB con relè; elevata discriminazione dei guasti | Basato su fusibili; selettività della zona di guasto più semplice e limitata |
| Trasformatore | Preferibile il tipo a secco: ignifugo e a bassa manutenzione | Immerso in olio: robusto, economico, collaudato |
| Costo del capitale | Più alto (premio del 15-30% rispetto all'americano) | Inferiore: economico per progetti con budget limitato |
| Pronto per la rete intelligente | Eccellente: IEC 61850, SCADA, controllo remoto | Di base: intelligenza nativa limitata; aggiornabile |
| Sicurezza antincendio | Eccellente (trasformatore a secco, classe di reazione al fuoco F1) | Buono: design a olio sigillato; necessarie precauzioni antincendio |
| Manutenzione | Molto basso: il tipo a secco non necessita di manutenzione dell'olio | Moderato: monitoraggio periodico delle condizioni dell'olio |
| Installazione | Leggermente più complesso; messa in servizio specialistica | Semplice, veloce: ideale per l'implementazione distribuita |
| Tolleranza al sovraccarico | Buono (con opzione di raffreddamento ad aria forzata) | Eccellente: grande massa termica dell'olio |
| Norma primaria | IEC 62271-202/GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Tabella 5 – Sottostazione box di tipo europeo e americano: confronto completo
Nessuno dei due tipi è universalmente superiore. Il tipo europeo offre maggiore intelligenza di protezione, sicurezza antincendio e scalabilità della rete intelligente a un costo premium, rendendolo ottimale per ambienti urbani, commerciali e regolamentati. Il tipo americano offre eccezionale efficienza in termini di costi e semplicità di implementazione per parchi industriali, reti suburbane e progetti sensibili al budget.
L'involucro è la prima linea di difesa delle apparecchiature elettriche interne e rappresenta un elemento critico di affidabilità a lungo termine. Le sottostazioni Lugao Power box utilizzano la seguente gerarchia di costruzione a seconda del tipo di prodotto e delle specifiche ambientali:
| Tipo materiale | Descrizione |
|---|---|
| Acciaio zincato a caldo (HDG). | Costruzione di base per tutte le unità standard. Il rivestimento in zinco fornisce un'eccellente resistenza alla corrosione; adatto per ambienti industriali e urbani generali. Strato minimo di zinco: 85 μm secondo ISO 1461. |
| Acciaio inossidabile 304/316L | Specifico per applicazioni costiere, marine, chimiche o ad alta umidità. Il grado 316L offre una resistenza superiore al cloruro. Standard per sottostazioni di progetti eolici offshore. |
| Custodia in lega di alluminio | Opzione leggera per siti con limitazioni di peso o vincoli logistici di trasporto. La finitura superficiale anodizzata fornisce resistenza alla corrosione senza verniciatura. |
| Composito VTR/FRP | Opzione in polimero rinforzato con vetro per applicazioni che richiedono involucri non magnetici e non conduttivi (ad esempio, suite MRI, ambienti elettronici sensibili). |
La protezione dell'involucro contro particelle solide e acqua è definita dal codice IP (IEC 60529). I livelli di protezione standard e potenziati di Lugao sono:
| Classe IP | Livello di protezione | Applicazione tipica |
|---|---|---|
| IP33D | Protezione da polvere/pioggia (spruzzi a 15°). | Installazione esterna standard, clima generale |
| IP44 | A prova di schizzi da tutte le direzioni | Aree costiere, zone tropicali ad alta piovosità |
| IP54 | Protetto dalla polvere e dagli spruzzi d'acqua | Ambienti industriali polverosi, climi desertici |
| NEMA 3R | Pioggia e nevischio (standard ANSI/NEMA) | Tipo americano per progetti Nord America/ANSI |
Tabella 6 — Classi di protezione IP/NEMA della custodia offerte da Lugao Power
Una gestione termica efficace all'interno dell'armadio è essenziale per prevenire l'invecchiamento precoce dell'isolamento e garantire il funzionamento entro i limiti di temperatura nominali. Le sottostazioni di Lugao impiegano:
Il rispetto degli standard internazionali e nazionali applicabili non è facoltativo: è il fondamento delle approvazioni dei progetti, degli accordi di interconnessione dei servizi pubblici, della copertura assicurativa e della protezione dalla responsabilità legale a lungo termine. I prodotti Lugao Power sono progettati, fabbricati e testati in conformità con l'intera matrice di standard applicabili sia per i prodotti di tipo europeo che americano.
| Standard | Corpo | Ambito |
|---|---|---|
| CEI 62271-202 | CEI | Sottostazioni prefabbricate ad alta/bassa tensione: standard di progettazione primaria per il tipo europeo. |
| CEI 60076-11 | CEI | Trasformatori di potenza a secco: prestazione al fuoco, classe climatica/ambientale, isolamento. |
| IEC 62271-1/-100/-200 | CEI | Specifiche comuni per i quadri CA; Interruttori di circuito CA; Quadro CA con custodia metallica. |
| CEI 61439-1/-2 | CEI | Quadri e apparecchiature di controllo assemblati a bassa tensione - Progettazione e collaudo di quadri di distribuzione BT. |
| ANSI/IEEE C57.12.26 | IEEE | Requisiti per trasformatori di distribuzione monofase in bagno d'olio montati su pannello - tipo americano. |
| ANSI/IEEE C57.12.28 | IEEE | Integrità della custodia delle apparecchiature montate su pad: prestazioni meccaniche e sicurezza ANSI. |
| GB/T17467 | SAC | Standard nazionale cinese per sottostazioni prefabbricate ad alta/bassa tensione (equivalente a IEC 62271-202). |
| CE (LVD+EMC) | Unione Europea | Obbligatorio per i prodotti immessi sul mercato UE/SEE. Dimostra la conformità alla Direttiva sulla bassa tensione e alla Direttiva EMC. |
| CCC (3C) | CNCA | Certificazione obbligatoria cinese: richiesta per i prodotti elettrici regolamentati venduti nel mercato interno cinese. |
Tabella 7 — Matrice di conformità agli standard: sottostazioni Power Box di Lugao
Quando si effettuano acquisti per progetti internazionali, specificare sempre gli standard applicabili nei documenti RFQ e richiedere certificati di prova di tipo verificabili da un laboratorio di terze parti accreditato (ad esempio KEMA, TÜV, SGS, CESI). Lugao Power conserva i rapporti dei test di tipo aggiornati e la documentazione di certificazione per tutte le linee di prodotti standard e fornisce copie come parte del pacchetto di documentazione di consegna standard.
Le sottostazioni di trasformazione di tipo box sono utilizzate in una gamma notevolmente diversificata di applicazioni. Le sezioni seguenti descrivono i segmenti di applicazione primari, con indicazioni specifiche sulla selezione del tipo di prodotto, sui requisiti ingegneristici chiave e sulle capacità rilevanti di Lugao per ciascuno.
I servizi municipali e le società di distribuzione urbana utilizzano sottostazioni box per fornire la trasformazione finale da 10–35 kV a 0,4 kV all'interno di ambienti urbani dove lo spazio è scarso e i requisiti estetici, acustici e di sicurezza sono severi. Gli scenari di implementazione tipici includono camere sotterranee, posizioni di chioschi fuori terra e all'interno di parcheggi multi-livello o seminterrati di edifici.
I parchi industriali e i grandi campus produttivi richiedono un'infrastruttura di distribuzione dell'energia affidabile e rapidamente dispiegabile in grado di servire carichi diversi (azionamenti di motori, riscaldamento di processo, aria compressa, HVAC) con fattori di carico elevati e severi requisiti di qualità dell'energia.
I progetti di energia solare fotovoltaica ed eolica su scala industriale richiedono un gran numero di sottostazioni step-up (tipicamente uscita inverter da 0,69 kV su rete di collettori da 10/35 kV). Gli aspetti economici e il programma di questi progetti sono molto sensibili al costo delle apparecchiature e ai tempi di installazione, entrambi ambiti in cui le sottostazioni box offrono vantaggi decisivi rispetto alla costruzione di sottostazioni convenzionali.
Lo sviluppo di grandi infrastrutture – aeroporti, porti marittimi, sistemi metropolitani/ferroviari, stadi, data center e impianti di trattamento delle acque – richiede una distribuzione affidabile dell’energia primaria con requisiti di disponibilità e manutenibilità ben definiti. Le sottostazioni box fungono da punti di distribuzione primari e sottostazioni secondarie all'interno della rete di distribuzione del sito.
I progetti di costruzione, le operazioni di ripristino di emergenza, i grandi eventi e gli schieramenti militari richiedono tutti un’infrastruttura di distribuzione dell’energia portatile e rapidamente dispiegabile. Le sottostazioni box montate su skid o su rimorchio forniscono la piena capacità di distribuzione con una preparazione minima del sito.
| Fare un passo | Attività | Domande e considerazioni chiave |
|---|---|---|
| 1 | Definire carico e capacità | Carico totale (kVA), fattore di domanda, proiezione di crescita del carico in 15-20 anni? Dimensioni per un carico del 70–80% al picco della domanda prevista. |
| 2 | Determinare i livelli di tensione | Tensione di alimentazione MT disponibile? Tensione di distribuzione BT richiesta? La regolazione della tensione (OLTC) è necessaria per la stabilità del carico? |
| 3 | Valutare il sito e l'ambiente | Interno o esterno? Intervallo di temperatura ambiente, altitudine, umidità, livello di inquinamento (sale, polvere, sostanze chimiche)? Vincoli di spazio? |
| 4 | Seleziona il tipo di prodotto | Priorità sicurezza antincendio → Europea (tipo secco). Vincolo di bilancio/protezione semplice → Americano. Rete intelligente/automazione → Europea. |
| 5 | Specificare gli standard | Identificare gli standard obbligatori per la giurisdizione del progetto. Specificare i marchi di certificazione richiesti (IEC, ANSI, CE, CCC, ecc.) nella richiesta di offerta. |
| 6 | Valutare il TCO | Confrontare il costo totale di proprietà: costo di capitale + perdite a vuoto capitalizzate + perdite a carico capitalizzate + costi di manutenzione nel corso della vita utile. |
Tabella 8 – Quadro di selezione della sottostazione Box in sei fasi
| Scegli TIPO EUROPEO se… | Scegli TIPO AMERICANO se… |
|---|---|
| –L'installazione è indoor, urbana o vicino a edifici occupati –I codici di sicurezza antincendio vietano le apparecchiature riempite di olio –È richiesta l’integrazione con Smart Grid/SCADA –È specificata un'elevata selettività di protezione –La manutenzione minima è una priorità –Il sito è soggetto a elevata umidità o atmosfera corrosiva –Giurisdizione del progetto IEC (Europa, Cina, Medio Oriente, Africa) |
–Il budget del progetto è limitato –L’implementazione rapida è fondamentale –L'applicazione è industriale, suburbana o rurale all'aperto –La tolleranza al sovraccarico è importante –Funzionamento semplice da parte di tecnici del settore generale –Viene utilizzata la topologia di rete MT con alimentazione ad anello –Giurisdizione del progetto ANSI/IEEE (Americhe, parti dell'Asia) |
Tabella 9 — Guida alla selezione rapida: tipologia europea e americana
Quando si emette una richiesta di preventivo (RFQ) a Lugao Power o a qualsiasi fornitore di sottostazioni box, è necessario fornire o richiedere i seguenti dati tecnici:
Lugao Power Co., Ltd.è un produttore specializzato con sede in Cina di trasformatori di potenza e sottostazioni di trasformazione box, focalizzato esclusivamente sulla progettazione, ingegneria e fornitura di apparecchiature di distribuzione elettrica per i mercati nazionali e internazionali. L'attenzione specifica al prodotto dell'azienda consente una profondità di capacità tecnica e una coerenza di qualità produttiva che i fornitori generalisti di apparecchiature elettriche non possono replicare.
Lugao opera sia come partner OEM per marchi elettrici internazionali sia come fornitore all'ingrosso diretto per appaltatori EPC, servizi pubblici e sviluppatori industriali a livello globale. La fornitura diretta in fabbrica elimina i margini dei distributori e garantisce qualità costante, accesso diretto alla progettazione e prestazioni di consegna affidabili per i clienti.

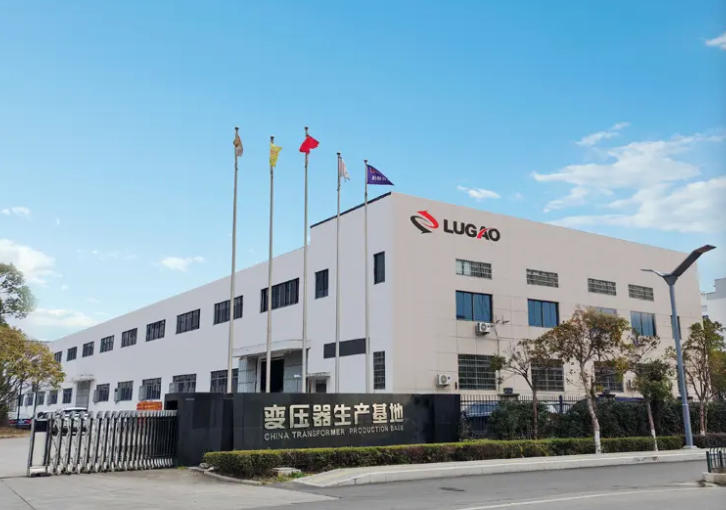

Figura 3 — Impianto di produzione di Lugao Power Co., Ltd
| Prodotto | Varianti disponibili | Gamma di capacità |
|---|---|---|
| Sottostazione box di tipo europeo | VCB / SF₆ RMU / LBS + Trasformatore a secco o ad olio | 100 kVA – 6.300 kVA |
| Sottostazione box di tipo americano | Fusibile+LBS, alimentazione ad anello, montaggio su pad, trasformatore in olio | 75 kVA – 3.750 kVA+ |
| Trasformatore di distribuzione di tipo secco | Serie SCB, resina colata, classe di fuoco F1 | 30 kVA – 10.000 kVA |
| Trasformatore immerso nell'olio | Serie S11/S13/S15, ONAN/ONAF/OFAF | 30 kVA – 50.000 kVA |
| Sottostazioni personalizzate/OEM | Servizio tecnico completo, dimensioni e valutazioni personalizzate | Secondo le specifiche del progetto |
Tabella 10 – Panoramica del portafoglio di prodotti Lugao Power
| Vantaggio | Descrizione |
|---|---|
| Focalizzazione specializzata | Ogni risorsa ingegneristica, impianto di prova e processo di produzione a Lugao è dedicato ai prodotti per trasformatori e sottostazioni. Nessuna diluizione delle competenze tra linee di prodotti non correlate. |
| Conformità multistandard | Prodotti certificati IEC, ANSI/IEEE, GB, CE e CCC, che consentono l'implementazione praticamente in qualsiasi giurisdizione di progetto in tutto il mondo senza riprogettazione. |
| Ingegneria personalizzata | Il team di progettazione interno offre una personalizzazione completa: tensioni non standard, capacità insolite, materiali speciali dell'involucro, design per climi estremi e integrazione della rete intelligente. |
| Prezzi diretti in fabbrica | L’eliminazione dei margini dei distributori offre un vantaggio strutturale sui costi del 15–25% rispetto a prodotti equivalenti acquistati attraverso le reti di distribuzione. |
| Affidabilità comprovata | Prodotti progettati e convalidati per il funzionamento in condizioni di pieno carico continuo, elevata umidità, alta temperatura, nebbia salina e polvere del deserto. |
| Partenariato OEM | Funzionalità OEM completa, inclusa targhetta personalizzata, documentazione e imballaggio per i clienti di marchi internazionali che richiedono fornitura in white label. |
Lugao Power esporta sottostazioni box e trasformatori di potenza verso progetti in tutta l'Asia-Pacifico, il Medio Oriente, l'Africa, l'Europa e le Americhe. Il portafoglio di conformità multi-standard dell'azienda e l'esperienza con la logistica internazionale, la documentazione doganale e i requisiti di approvazione dei servizi pubblici locali la rendono un partner affidabile per la fornitura di progetti transfrontalieri.
Le operazioni di produzione e ingegneria di Lugao Power sono regolate da un sistema di gestione della qualità (QMS) in linea con i principi ISO 9001, che copre l'intero ciclo di vita del prodotto dall'approvvigionamento dei materiali fino alla consegna e al supporto post-vendita. Il sistema di gestione della qualità comprende procedure di controllo documentate per tutti i processi di produzione critici, qualificazione dei fornitori, ispezione durante il processo, gestione delle non conformità e manutenzione delle apparecchiature di prova calibrate.
Ogni sottostazione Lugao box viene sottoposta a un programma completo di test di routine prima della consegna, tra cui:
| Test | Standard/Criteri di accettazione |
|---|---|
| Dielettrico MT (resistenza CA) | IEC 62271-1/ANSI C37: applicato al livello di isolamento nominale per 1 minuto — senza scariche elettriche |
| Resistenza alla frequenza di alimentazione BT | IEC 61439-1: applicato in base al livello di isolamento nominale, senza scariche elettriche |
| Test di routine del trasformatore | IEC 60076-1: resistenza dell'avvolgimento, rapporto di tensione, impedenza di cortocircuito, perdita a vuoto, perdita di carico |
| Resistenza di isolamento | Secondo IEC 60076/IEC 62271: resistenza misurata a 2.500 V CC; rispetto al riferimento di fabbrica |
| Test funzionale del relè di protezione | Tutte le funzioni di protezione sono testate rispetto alle impostazioni di coordinamento dei relè; tempo di viaggio verificato |
| Test della funzione di interblocco | Tutti gli interblocchi meccanici ed elettrici sono stati verificati per evitare sequenze di commutazione errate |
| Ispezione visiva e dimensionale | Tutti i componenti, le etichette, i contrassegni dei cavi e i collegamenti verificati rispetto al disegno approvato |
| Campione di olio (unità a bagno d'olio) | IEC 60296: rigidità dielettrica, contenuto di umidità e acidità testati e certificati |
Tabella 11 — Programma di test di routine per le sottostazioni Lugao Box
Per ordini significativi o su richiesta del cliente, Lugao Power organizza test di accettazione in fabbrica (FAT) presso la propria struttura. Durante il FAT, gli ingegneri del cliente o l'agente di ispezione nominato possono assistere a tutti i test elettrici di routine, esaminare i certificati dei materiali e dei componenti, verificare la conformità dimensionale, ispezionare la documentazione di qualità e confermare l'accuratezza della targhetta prima di autorizzare la spedizione. I rapporti completi dei test FAT con i dati dei test, i registri di calibrazione e l'approvazione dell'ispettore vengono forniti come parte del pacchetto di documentazione di consegna.
