Quale quadro ad alta tensione è adatto per una distribuzione dell'energia più sicura e stabile?

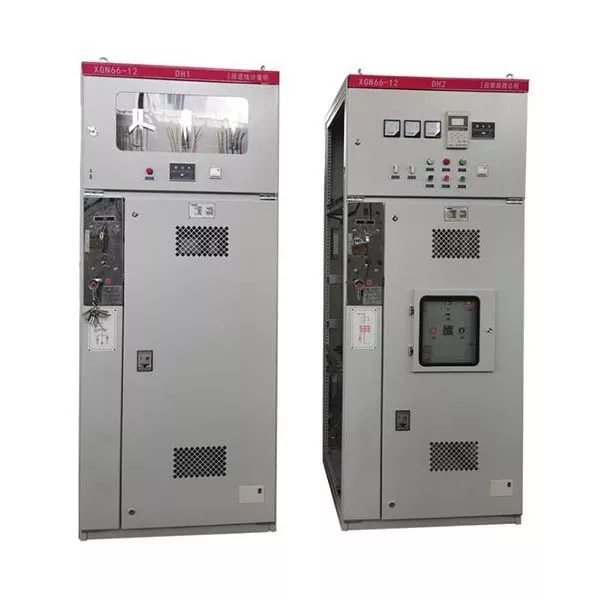

Perché la scelta del quadro ad alta tensione è così importante?

In un sistema di distribuzione ad alta tensione, una decisione debole può influenzare l’intera rete elettrica. Un armadio che appare accettabile su un preventivo può comunque creare problemi se il suo potere di interruzione non è abbinato correttamente, se la disposizione dell'alimentatore è scomoda, se il sistema di isolamento non è adatto all'ambiente del sito o se il fornitore non è in grado di fornire disegni chiari e documenti di prova.

Gli acquirenti vengono spessoQuadri ad alta tensionecon una semplice richiesta: hanno bisogno di apparecchiature in grado di controllare, proteggere e isolare i circuiti elettrici in modo sicuro. Il vero requisito, tuttavia, è solitamente più complesso. Un'acciaieria necessita di attrezzature in grado di gestire carichi impegnativi. Un progetto di sottostazione necessita di un coordinamento stabile della protezione. Un complesso commerciale può interessare il layout compatto e la facilità d'uso. Un progetto di energia rinnovabile potrebbe richiedere una connessione alla rete affidabile e un’espansione futura. Un impianto minerario o petrolchimico potrebbe necessitare di una maggiore resistenza ambientale e di un funzionamento più sicuro in condizioni difficili.

Questo è il motivo per cui il processo di selezione non dovrebbe iniziare con “Quale modello è il più economico?” Dovrebbe iniziare con "Quale configurazione manterrà il sistema sicuro, stabile, manutenibile e adatto al sito per molti anni?" Questa domanda protegge l’acquirente dai costi nascosti. Aiuta inoltre gli ingegneri e i team di procurement a parlare la stessa lingua durante la revisione delle proposte tecniche.

Quali problemi aiutano a risolvere i quadri ad alta tensione?

Un design adeguatoQuadri ad alta tensioneIl sistema aiuta a gestire diversi rischi gravi nella distribuzione dell'energia. Non si limita ad accendere e spegnere l'alimentazione. Separa le sezioni difettose, supporta la manutenzione sicura, protegge le apparecchiature collegate e aiuta gli operatori a controllare la rete elettrica con maggiore sicurezza.

• Isolamento dei problemi:Quando si verifica un cortocircuito o una condizione anomala, il quadro deve contribuire a isolare il circuito interessato in modo rapido e sicuro.
• Sicurezza del personale:I sistemi di interblocco, le funzioni di messa a terra, l'indicazione in tempo reale e il design della custodia aiutano a ridurre gli errori operativi.
• Protezione dell'attrezzatura:Trasformatori, cavi, motori, condensatori e apparecchiature di distribuzione a valle necessitano di una protezione coordinata.
• Continuità del sistema:Una disposizione degli armadi ben pianificata può ridurre la portata delle interruzioni e supportare una più semplice pianificazione della manutenzione.
• Gestione dello spazio:I quadri compatti o modulari possono aiutare i progetti in cui lo spazio della sala elettrica è limitato.
• Standardizzazione del progetto:Disegni chiari, componenti testati e design ripetibile dell'armadio semplificano l'installazione e l'espansione futura.

Per gli acquirenti, questi vantaggi si traducono in meno arresti imprevisti, meno problemi di sicurezza e meno confusione durante l'installazione. Per gli appaltatori, il valore è anche pratico: quando l'apparecchiatura arriva con la documentazione corretta, cablaggio etichettato, imballaggio adeguato e una configurazione chiara, il team del sito dedica meno tempo alla risoluzione di problemi evitabili.

Quale tipo di quadro ad alta tensione si adatta alle diverse condizioni di progetto?

Non esiste un unico tipo migliore per ogni progetto. Il dirittoQuadri ad alta tensionedipende dal livello di tensione, dallo spazio disponibile, dall'ambiente del sito, dalle abitudini operative, dal budget, dalla capacità di manutenzione e dagli standard del progetto. Un errore comune è scegliere un mobile solo perché lo ha utilizzato un altro progetto. Gli impianti elettrici possono sembrare simili sulla carta, ma le condizioni del sito e le priorità operative possono essere molto diverse.

Quadro isolato in ariaviene spesso selezionato quando il progetto dispone di spazio di installazione sufficiente e l'acquirente desidera una struttura che sia relativamente semplice da ispezionare e mantenere. Può essere adatto a molte applicazioni industriali e di pubblica utilità in cui le condizioni ambientali sono gestibili e sono disponibili squadre di manutenzione.

Quadro isolato in gasviene spesso presa in considerazione quando lo spazio è limitato o quando l’ambiente è umido, inquinato, costiero, polveroso o comunque impegnativo. Il suo design sigillato può supportare layout compatti e ridurre l'esposizione alle condizioni esterne. Per le sottostazioni urbane, le strutture sotterranee e i progetti ad alta affidabilità, questo può rappresentare un grande vantaggio.

Quadri con interruttori automatici in vuotoè ampiamente apprezzato per le prestazioni di interruzione affidabili e le minori esigenze di manutenzione ordinaria rispetto ad alcune tecnologie precedenti. È comunemente utilizzato in progetti di distribuzione a media e alta tensione in cui l'affidabilità della commutazione è una delle principali preoccupazioni.

Soluzioni isolate in SF6sono comunemente associati alla compattezza e alle elevate prestazioni di isolamento. Nel valutare questa opzione, gli acquirenti dovrebbero anche considerare la gestione del gas, il monitoraggio, la qualità della tenuta e i requisiti ambientali locali.

Quadri amovibili cartonati o corazzatipuò essere interessante quando la separazione di sicurezza, la struttura modulare e l'accesso per la manutenzione sono importanti. Il design rimovibile può aiutare i tecnici a ispezionare o sostituire i componenti in modo più conveniente, a seconda della configurazione del progetto.

Cosa dovrebbero controllare gli acquirenti prima di effettuare un ordine?

Il processo di acquisto più sicuro si basa sulla conferma tecnica, non sulle congetture. Prima di effettuare un ordine perQuadri ad alta tensione, gli acquirenti dovrebbero raccogliere informazioni sufficienti sul progetto per evitare apparecchiature non corrispondenti. Un fornitore professionale può aiutare a rivedere questi dettagli, ma l'acquirente dovrebbe comunque capire ciò che conta.

1. Tensione nominale e tensione di sistema:L'armadio deve corrispondere all'impianto elettrico e agli standard di progetto applicabili.
2. Corrente nominale:I requisiti di corrente continua dovrebbero essere confermati in base alla domanda di carico e all'espansione futura.
3. Potere di interruzione in cortocircuito:Questo deve corrispondere al livello di errore del sistema. Sottovalutare questo punto può creare seri rischi per la sicurezza.
4. Disposizione degli alimentatori in entrata e in uscita:Il numero di alimentatori, la direzione di ingresso dei cavi, la disposizione delle sbarre e lo spazio riservato devono essere chiari.
5. Schema di protezione e controllo:Il tipo di relè, la misurazione, l'interfaccia di comunicazione, la compatibilità SCADA e la logica di controllo dovrebbero essere esaminati tempestivamente.
6. Ambiente di installazione:Altitudine, temperatura, umidità, polvere, nebbia salina, requisiti sismici e posizionamento interno o esterno possono influenzare la progettazione.
7. Metodo operativo:Le esigenze di monitoraggio manuale, motorizzato, locale, remoto o intelligente dovrebbero essere confermate prima della produzione.
8. Test e documentazione:Rapporti di test di routine, disegni, manuali, certificati e dettagli di imballaggio dovrebbero far parte della conversazione sul progetto.

Tabella comparativa per la selezione dei quadri ad alta tensione

In che modo la pianificazione della manutenzione può ridurre il rischio a lungo termine?

Anche ben fattoQuadri ad alta tensionenecessita di un piano di manutenzione. L'obiettivo non è aprire gli armadietti inutilmente, ma mantenere l'apparecchiatura in condizioni conosciute e affidabili. La pianificazione della manutenzione dovrebbe considerare le condizioni del sito, la frequenza di commutazione, l'età delle apparecchiature, le indicazioni del produttore e l'importanza del carico collegato.

I punti di ispezione comuni includono la pulizia dell'armadio, le condizioni dell'isolamento, la tenuta dei collegamenti delle sbarre, il movimento del meccanismo operativo, la continuità della messa a terra, lo stato dei relè, le condizioni del cablaggio secondario, la funzione di interblocco, l'usura dei contatti e i segni di surriscaldamento. Negli ambienti umidi, il controllo della condensa e la funzione del riscaldatore possono diventare particolarmente importanti. Nei siti industriali polverosi, i controlli di pulizia e tenuta possono prevenire problemi di isolamento.

Molti fallimenti non sono misteri improvvisi. Iniziano come piccoli segnali: connessione allentata, temperatura anomala, isolamento invecchiato, scarsa lubrificazione, cablaggio secondario danneggiato o porta dell'armadio che non si chiude correttamente. Quando i team di manutenzione registrano questi dettagli e agiscono tempestivamente, riducono la possibilità di arresti di emergenza.

• Mantenere coerenti i registri delle operazioni e i registri di manutenzione.
• Controllare l'aumento della temperatura e l'odore anomalo dopo il funzionamento con carichi pesanti.
• Ispezionare le parti meccaniche per verificarne il movimento regolare e il corretto posizionamento.
• Confermare che gli interblocchi e i dispositivi di messa a terra funzionino come previsto.
• Pulire attentamente le superfici isolanti secondo procedure sicure.
• Rivedere le impostazioni dei relè quando cambia il carico del sistema o la struttura della rete.

Cosa rende più facile lavorare con un fornitore?

Un buon fornitore fa molto di più che spedire un armadio. PerQuadri ad alta tensione, il fornitore dovrebbe aiutare gli acquirenti a confermare i dettagli tecnici, evitare errori di configurazione e capire se la soluzione proposta si adatta alle reali condizioni del progetto. Ciò è particolarmente importante per i progetti all'estero in cui la comunicazione, la documentazione, l'imballaggio e il supporto post-vendita possono influenzare il risultato finale.

Lugao Power Co., Ltdproduce apparecchiature elettriche per progetti di distribuzione e può supportare discussioni sulla configurazione del quadro, sulla struttura dell'armadio, sulla scelta dell'isolamento, sui disegni e sui requisiti tecnici. Per gli acquirenti che non sono sicuri se scegliere AIS, GIS, SF6, armadi con interruttori automatici sottovuoto o soluzioni con involucro metallico, una comunicazione tecnica tempestiva può aiutare a restringere la decisione.

Un fornitore pratico dovrebbe essere in grado di fornire diversi tipi di supporto:

• Revisione della tensione, della corrente, della quantità di alimentatori e dei requisiti di protezione del progetto.
• Disposizione dell'armadio personalizzata in base alla disposizione del sito e alle esigenze applicative.
• Disegni tecnici chiari e documentazione del prodotto prima della conferma della produzione.
• Test di routine e controllo di qualità prima della spedizione.
• Imballaggio per l'esportazione adatto al trasporto a lunga distanza.
• Supporto comunicativo per domande su installazione, messa in servizio e successiva manutenzione.

I team di procurement dovrebbero anche prestare attenzione alla reattività. Se un fornitore non è in grado di rispondere a domande importanti prima dell'ordine, il progetto potrebbe trovarsi ad affrontare maggiori incertezze dopo l'ordine. Una buona comunicazione non è una decorazione; fa parte del controllo del rischio.

Domande frequenti sui quadri ad alta tensione
