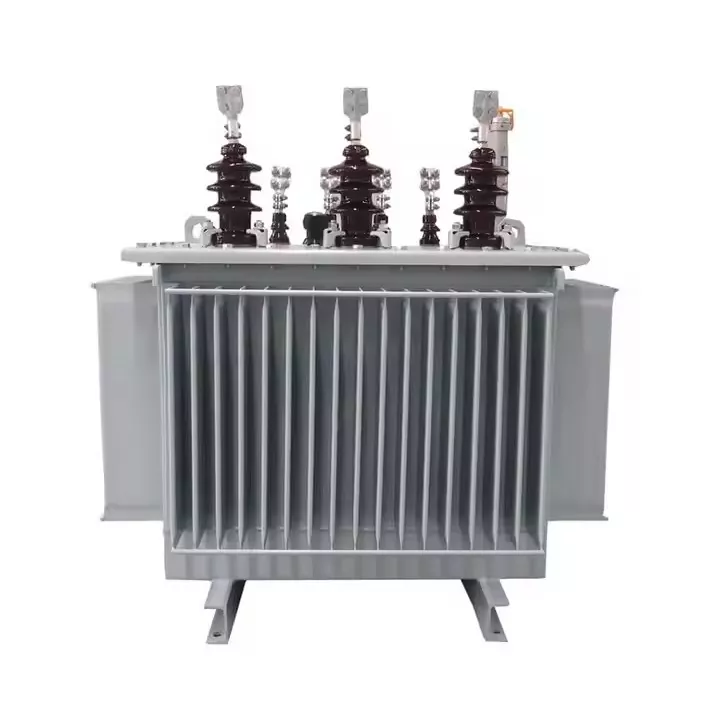

Trasformatore di distribuzione di tipo riempito d'olio

ILTrasformatore di distribuzione di tipo riempito d'olioè una soluzione ampiamente utilizzata per la distribuzione affidabile dell'energia nelle reti di servizi pubblici, industriali e commerciali. Prodotto daLugao Power Co., Ltd, un professionistaProduttore e fornitore di trasformatori cinesi, questo trasformatore utilizza olio isolante per fornire sia il raffreddamento che l'isolamento elettrico. Con prestazioni stabili, design a basse perdite e struttura durevole, è la scelta ideale per progetti di infrastrutture elettriche a lungo termine.

Parametro

kVA	Voltaggio (kV) w		Vettore Gruppo	Perdite		Senza carico Attuale	Peso (chilogrammo)		Dimensione complessiva (mm)
	H.V.	L.V.		Senza carico perdita	Carico perdita		Olio peso	Totale peso	L	W	H
20	6 6.3 10 10.5 11 13.2	380 400 415 433	Sì Din11 Yzn11	90	530	2.3	55	230	720	440	855
30				100	600	2.1	75	305	750	500	990
50				130	870	2.0	80	405	800	480	1030
63				150	1040	1.9	95	455	830	615	1060
80				180	1250	1.9	105	510	840	580	1115
100				200	1500	1.8	120	530	890	645	1145
125				240	1800	1.7	130	670	910	600	1185
160				280	2200	1.6	140	810	910	700	1280
200				340	2600	1.5	160	890	1000	760	1240
250				400	3050	1.4	175	1020	1285	730	1290
315				480	3650	1.4	185	1170	1280	740	1385
400				570	4300	1.3	215	1410	1310	750	1432
500				680	5100	1.2	260	1645	1365	765	1510
630				810	6200	1.1	310	2070	1485	815	1615
800				980	7500	1.0	370	2445	1640	930	1590
1000				1150	10300	1.0	425	2800	1860	1120	1630
1250				1360	12000	0.9	480	3320	1860	1120	1830
1600				1640	14500	0.8	550	4175	1975	1175	1900

Che cos'è un trasformatore di distribuzione di tipo riempito d'olio?

UNTrasformatore di distribuzione di tipo riempito d'olioè un trasformatore in cui il nucleo e gli avvolgimenti sono completamente immersi in olio isolante. L'olio funge sia da mezzo di raffreddamento che da isolante elettrico, garantendo un funzionamento sicuro ed efficiente.

Caratteristiche principali

• Elevata resistenza dell'isolamento utilizzandoolio del trasformatore
• Dissipazione efficiente del calore attraverso la circolazione dell'olio
• Robusta struttura del serbatoio in acciaio
• Adatto per sistemi di distribuzione a media e bassa tensione
• Lunga durata operativa

Quali sono i vantaggi?

• Funzionamento affidabile– L'olio fornisce un forte isolamento e previene guasti elettrici.
• Raffreddamento efficiente– Il calore generato dal trasformatore viene assorbito e trasferito dall'olio isolante.
• Lunga durata– L'ambiente interno stabile protegge gli avvolgimenti e il nucleo.
• Efficienza energetica– Il nucleo in acciaio al silicio ottimizzato riduce la perdita di energia.
• Adatto a carichi pesanti– Progettato per il funzionamento continuo in sistemi di alimentazione impegnativi.

Perché i trasformatori utilizzano l'olio?

In unTrasformatore di distribuzione di tipo riempito d'olio, l'olio isolante svolge diversi ruoli importanti nel garantire prestazioni affidabili.

• Isolamento elettrico– Previene i cortocircuiti tra i componenti interni.
• Dissipazione del calore– Trasferisce il calore lontano dal nucleo e dagli avvolgimenti del trasformatore.
• Soppressione dell'arco– Aiuta a controllare le scariche elettriche interne.
• Protezione dei componenti– Riduce l’ossidazione e l’invecchiamento dei materiali interni.

Quali sono i metodi di raffreddamento comuni?

Vengono utilizzati diversi metodi di raffreddamentoTrasformatore di distribuzione di tipo riempito d'oliodesign a seconda della capacità di potenza e dell'ambiente operativo.

• ONAN (Olio Naturale Aria Naturale)– Circolazione naturale dell’olio e raffreddamento naturale dell’aria.
• ONAF (Olio Naturale Aereo Forzato)– Circolazione naturale dell’olio con raffreddamento ad aria assistito da ventola.
• OFAF (Oil Forced Air Forced)– Circolazione forzata dell’olio con ventole di raffreddamento esterne.
• OFWF (Forzata ad acqua forzata ad olio)– Circolazione forzata dell’olio con sistemi di raffreddamento ad acqua.

Quali sono i problemi comuni di manutenzione?

La manutenzione ordinaria aiuta a garantire l'affidabilità a lungo termine di unTrasformatore di distribuzione di tipo riempito d'olio.

• Ispezione periodica della qualità dell'olio
• Controllo del livello e della temperatura dell'olio
• Ispezione boccole e collegamenti elettrici
• Monitoraggio del carico del trasformatore e delle condizioni operative
• Prove di resistenza di isolamento e sistemi di protezione

Perché scegliere Lugao?

• Produttore di trasformatori professionalicon linee di produzione avanzate
• Controllo di qualità rigorosodall'approvvigionamento delle materie prime al collaudo finale
• Ricca esperienza di esportazionesostenere progetti internazionali di infrastrutture energetiche
• Personalizzazione flessibileper livelli di tensione, capacità e standard
• Supporto tecnico affidabileper esigenze di ingegneria ed installazione

Domande frequenti

1. Quanto dura in genere un trasformatore di distribuzione riempito d'olio?

Con una manutenzione e condizioni operative adeguate, la durata di servizio di un trasformatore riempito d'olio può superare i 25 anni.

2. Un trasformatore di distribuzione di tipo riempito d'olio è adatto per l'installazione esterna?

SÌ. Maggior partetrasformatori riempiti d'oliosono progettati sia per applicazioni interne che esterne a seconda dell'involucro e del design del progetto.

3. Lugao può personalizzare le specifiche del trasformatore?

SÌ. Lugao fornisce soluzioni personalizzate tra cui livelli di tensione, metodi di raffreddamento e configurazioni strutturali per soddisfare requisiti di progetto specifici.

4. Quali standard seguono questi trasformatori?

I trasformatori possono essere prodotti secondo IEC, ANSI o altri standard elettrici internazionali a seconda delle esigenze del cliente.
