BraccioQuadro metallico CA rimovibile ordinatosvolge un ruolo fondamentale nei sistemi di distribuzione dell'energia a media tensione. Progettata per la sicurezza, la flessibilità e l'efficienza operativa, questa soluzione avanzata di quadri è caratterizzata da scomparti separati, interruttori automatici estraibili e una robusta protezione resistente agli archi elettrici. In questa guida completa ne esploriamo la struttura, i parametri tecnici, gli scenari applicativi, i vantaggi, i requisiti di installazione, le strategie di manutenzione e le linee guida per la selezione. Questo articolo evidenzia anche comePotenza Lugaofornisce sistemi di quadri affidabili e conformi agli standard, su misura per le esigenze industriali e dei servizi di pubblica utilità globali.

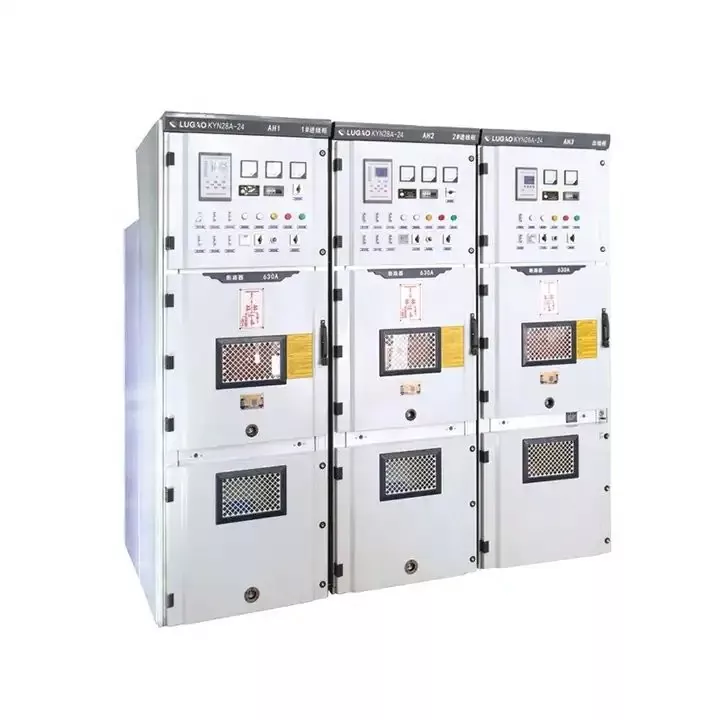

Il quadro elettrico blindato CA rimovibile in metallo è un tipo di sistema di quadri di media tensione progettato con una struttura completamente rivestita in metallo e unità funzionali estraibili (rimovibili). Viene generalmente utilizzato nei sistemi di alimentazione CA da 3,6 kV–40,5 kV per ricevere, distribuire, controllare e proteggere l'energia elettrica.
La struttura “blindata” fa sì che i compartimenti interni siano separati da divisori metallici collegati a terra, garantendo maggiore sicurezza e prevenendo la propagazione dei guasti. La caratteristica "rimovibile" o "estraibile" si riferisce all'unità interruttore che può essere spostata in sicurezza tra le posizioni di servizio, prova e sezionato.
Con la crescente domanda di sicurezza elettrica, continuità operativa e gestione intelligente della rete, i tradizionali sistemi di commutazione di tipo aperto non sono più sufficienti. Le moderne sottostazioni e gli impianti industriali richiedono:
I quadri elettrici corazzati rimovibili con custodia metallica soddisfano questi requisiti integrando sistemi di interblocco meccanico, isolamento rivestito in metallo e interruttori estraibili.
Un quadro elettrico blindato standard è costituito da più scomparti isolati:
| Scomparto | Funzione |
|---|---|
| Vano sbarre | Alloggia le sbarre principali e le sbarre secondarie |
| Vano interruttore automatico | Contiene interruttore automatico in vuoto estraibile |
| Vano cavi | Connessione per cavi in entrata/uscita |
| Compartimento di controllo | Relè di protezione, contatori, dispositivi di controllo |
Questo design consente una manutenzione sicura senza l'arresto completo del sistema.
Meccanismi di interblocco multipli impediscono operazioni non sicure, come ad esempio:
I parametri tecnici tipici includono:
| Parametro | Valore tipico |
|---|---|
| Tensione nominale | 3,6 kV – 40,5 kV |
| Corrente nominale | 630A – 3150A |
| Corrente di interruzione nominale di cortocircuito | 20kA – 40kA |
| Livello di protezione | IP4X (custodia) |
| Standard | IEC 62271-200/GB/T 3906 |
La conformità agli standard internazionali garantisce la sicurezza, il coordinamento dell'isolamento e il contenimento dei guasti da arco elettrico.
La tecnologia degli interruttori automatici in vuoto offre:
Il design del pannello modulare consente una facile espansione del sistema per la futura crescita del carico.
In ambienti con carichi elevati e correnti di guasto elevate, i quadri rimovibili corazzati migliorano significativamente la stabilità del sistema.
Una corretta manutenzione può prolungare la durata di servizio oltre 20-30 anni in condizioni operative normali.
La scelta del corretto quadro elettrico CA corazzato rimovibile in custodia metallica richiede la valutazione:
Potenza Lugaofornisce soluzioni ingegneristiche personalizzate basate sulle specifiche del progetto, garantendo la conformità agli standard IEC e ai requisiti specifici del cliente.
I quadri rivestiti in metallo sono dotati di partizioni metalliche completamente messe a terra tra tutti i compartimenti, mentre i quadri generali con custodia metallica potrebbero non avere un isolamento completo.
I tipi estraibili consentono una manutenzione più rapida e riducono i tempi di inattività, migliorando l'efficienza operativa.
Per le infrastrutture critiche e gli ambienti ad alto cortocircuito, le strutture resistenti all'arco elettrico migliorano significativamente la sicurezza del personale.
Con una corretta manutenzione, la durata in genere supera i 20 anni.
I quadri blindati rimovibili in cassetta metallica AC rappresentano l'evoluzione dei sistemi di distribuzione di media tensione. La sua struttura corazzata, il design dell'interruttore estraibile, i meccanismi di interblocco avanzati e la conformità agli standard internazionali lo rendono una scelta affidabile e sicura per le sottostazioni moderne e i sistemi di alimentazione industriale.
Poiché le infrastrutture energetiche globali diventano sempre più complesse e i requisiti di affidabilità continuano ad aumentare, la scelta di un produttore affidabile è essenziale.Potenza Lugaoè impegnata a fornire soluzioni di quadri ad alte prestazioni e conformi agli standard, su misura per le diverse esigenze di progetto in tutto il mondo.
