Con decenni di esperienza in prima linea nell'ingegneria elettrica, riconosciamo i quadri come il nucleo essenziale di qualsiasi rete di distribuzione. Funziona sia come punto di connessione critico che come componente fondamentale per garantire la sicurezza e la stabilità del sistema. Per la nostra Lugao Electric, questa comprensione è parte integrante di ogni prodotto che sviluppiamo. Il nostro portafoglio offre una selezione completa di soluzioni autorevolmente certificate e ad alte prestazioni, che vanno dal robusto stile europeoQuadri di bassa tensioneai quadri ad alta tensione meticolosamente progettati. Queste soluzioni sono progettate per soddisfare i severi requisiti di diverse applicazioni industriali, commerciali e infrastrutturali.
Il design della serie MNS riflette maturità e affidabilità nel campo della distribuzione di energia a bassa tensione. Come soluzione di quadri per interni, raggiunge la piena conformità allo standard GB/T 7251.12-2013 ed è comprovata da rigorosi test di tipo. I professionisti dell'ingegneria preferiscono costantemente questo quadro per i suoi vantaggi significativi in termini di configurazione flessibile e scalabilità.
Parametri nominali: considerali come le specifiche principali: tensione operativa CA 400 V, isolamento 690 V, frequenza 50 Hz. La sbarra collettrice principale gestisce da 400 A a 1600 A e l'intero gruppo vanta una corrente di tenuta di breve durata di 30 kA, una potenza più che sufficiente per gli scenari di guasto più comuni.
Struttura e layout: realizzato in acciaio laminato a freddo da 2,0 mm, il cabinet è costruito per durare. Posizioniamo la sbarra orizzontale sulla parte superiore con giunti stagnati per un contatto affidabile. All'interno troverai un mix di unità fisse, rimovibili ed estraibili, che ti offrono la flessibilità di cablaggio richiesta da un progetto reale.
Sicurezza al centro: i livelli di protezione arrivano fino a IP41 (che è ciò con cui vengono spedite tutte le nostre unità di fabbrica). Integriamo anche una barra collettrice di terra indipendente, un dettaglio fondamentale per formare un circuito di protezione completo e affidabile.
Per garantire prestazioni stabili, utilizziamo componenti chiave come gli interruttori automatici delle serie RMW1-2000/3 e NM1 provenienti da produttori rinomati, tra cui Shanghai People's e Chint. Questa enfasi fondamentale sull'affidabilità dei componenti garantisce le prestazioni finali di rottura e protezione.

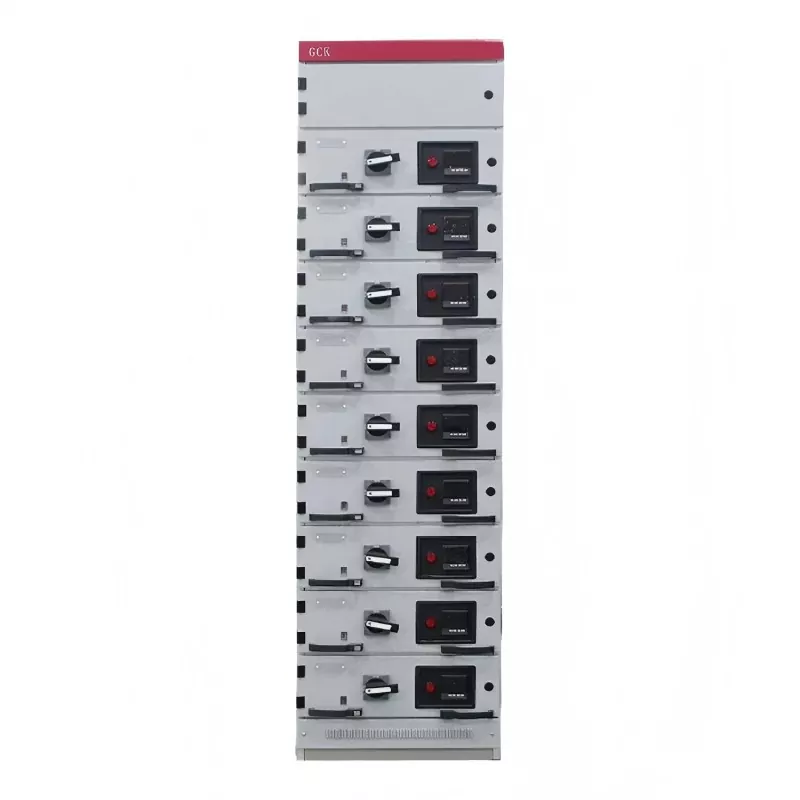

Lanciata più di recente, la nostra serie GCK rappresenta il passo successivo nello stile europeoQuadri di bassa tensione.Sebbene fondato su principi verificati, estende sia la capacità che le prestazioni di cortocircuito, essendo stato sottoposto e superato i test di tipo nel 2022.
Dove eccelle: uno sguardo più da vicino
Capacità migliorata: la corrente della sbarra principale ora raggiunge 2500 A, con una resistenza nominale di breve durata di 50 kA (picco 105 kA). In breve, è progettato per i settori in cui le richieste crescono.
Design modulare più intelligente: l'utilizzo di una struttura interna modulare (E=20 mm) garantisce un'ottima compatibilità con le unità estraibili. La sbarra collettrice orizzontale corre lungo la parte superiore e manteniamo la superficie in rame nudo: un modo semplice ma efficace per ridurre al minimo la resistenza di contatto.
Dettagli sulla durabilità: il mobile utilizza acciaio da 1,5–2,0 mm con rivestimento in polvere epossidica e zincatura interna. È il tipo di finitura che combatte la corrosione a lungo termine. Per la messa a terra, una sostanziale barra collettrice TMY-10×50 mm con viti M12 garantisce una continuità di cui ti puoi fidare.
La selezione dei componenti principali include l'interruttore automatico universale durevole SHMWI-3200, valutato a 3200 A con un potere di interruzione di 100 kA. Uno schema di protezione a più livelli viene applicato ai circuiti di alimentazione e controllo, garantendo la precisa compatibilità con il potere di interruzione del sistema, a dimostrazione della sua filosofia di progettazione completa e pratica.
La nostra esperienza non si limita alla bassa tensione. Offriamo capacità di produzione e certificazione altrettanto solide perQuadri ad alta tensione, che copre i comuni modelli con involucro metallico.
Questo è un classico, affidabileAnello dell'unità principaleconfigurazione. Specifiche principali: tensione nominale 12 kV, corrente 125 A, corrente di interruzione di cortocircuito 31,5 kA e corrente di trasferimento 1700 A. Utilizza interruttori di carico SF6 e fusibili limitatori di corrente. Ancora più importante, ha superato l'intera serie di test di tipo (isolamento, aumento di temperatura, cortocircuito, classificazione IP, chiusura/interruzione) in piena conformità con GB 3906 e DL/T 404. L'approvvigionamento di componenti chiave come l'interruttore FLRN36-12D/T e i fusibili XRNT1 da fornitori affidabili garantisce che l'intera unità funzioni in modo stabile e coordinato.

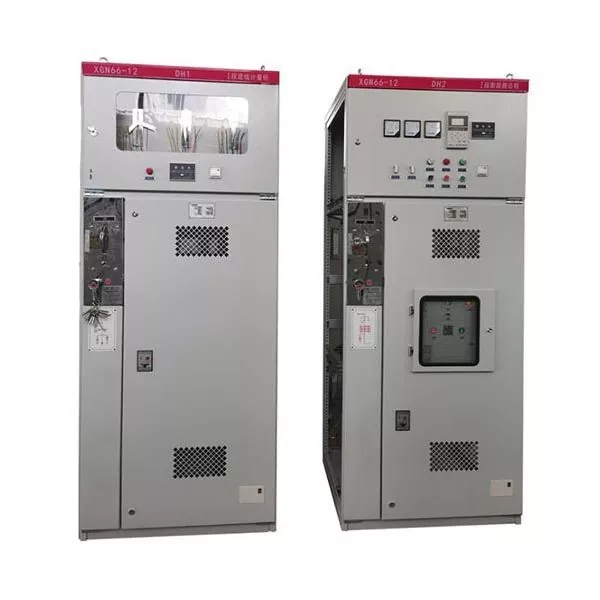

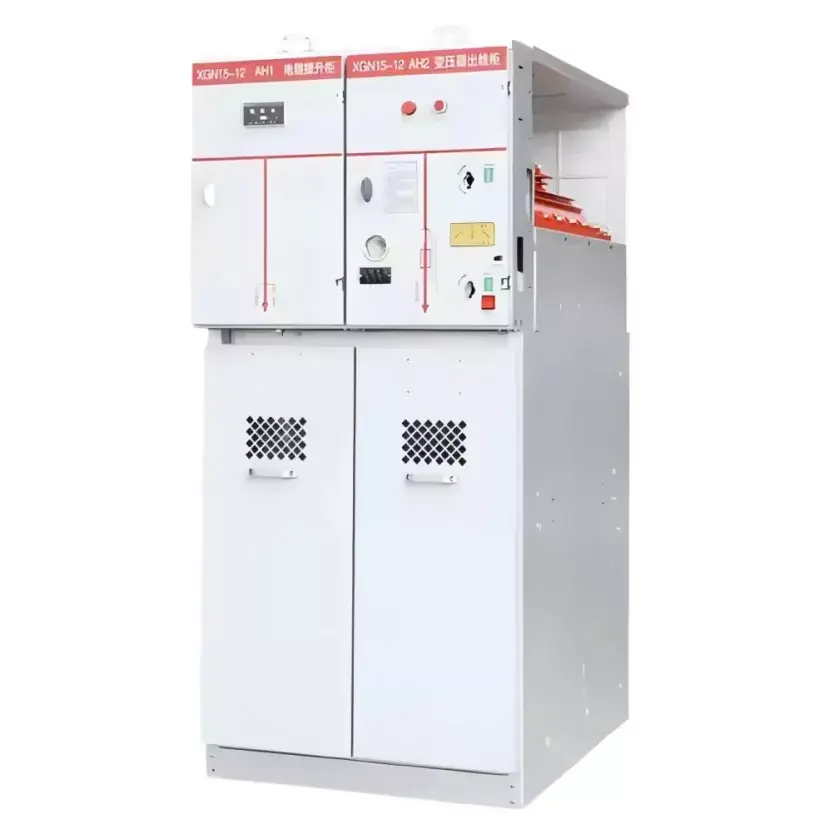

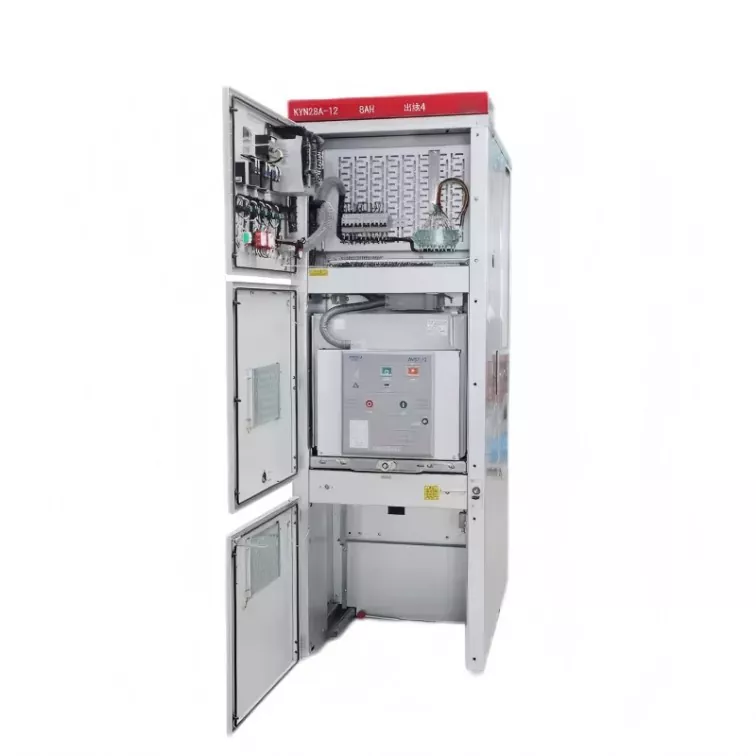

Per i progetti che richiedono conformità internazionale,LugaoI modelli di quadri ad alta tensione (come i tipi KYN28-12, KYN61-40.5, XGN, HXGN e RMU) riportano la marcatura CE. Con correnti da 630 A a 4000 A e poteri di interruzione fino a 40 kA, sono conformi alla Direttiva EMC UE 2014/30/UE e a standard come EN IEC 61000-6-2:2019.
