A Unità principale Ring (RMU)svolge un ruolo fondamentale nei moderni sistemi di distribuzione dell'energia a media tensione, in particolare nelle reti urbane, negli impianti industriali e nelle infrastrutture di energia rinnovabile. Questa guida approfondita spiega cos'è un'unità principale Ring, come funziona, i suoi componenti interni, i tipi principali, le applicazioni, i vantaggi e come selezionare la RMU giusta per il tuo progetto.

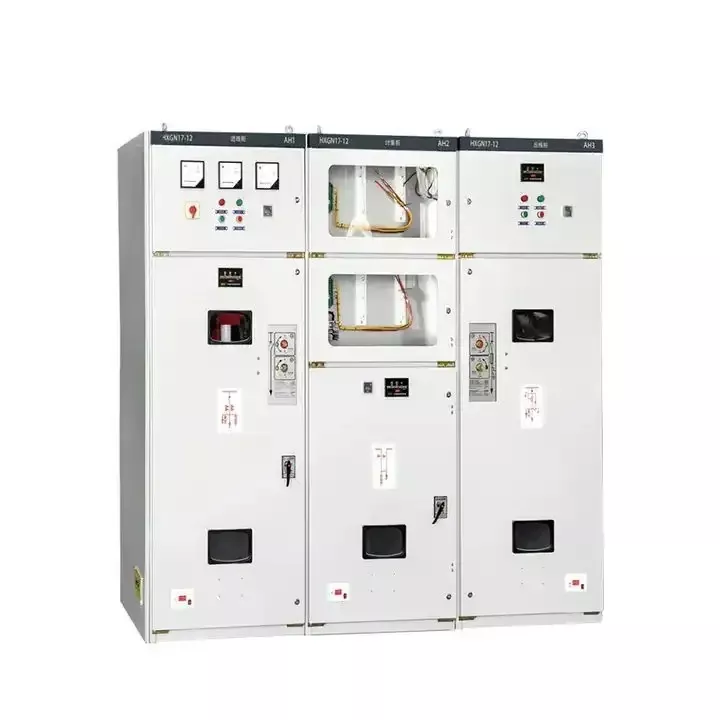

Un'unità principale Ring è un quadro compatto con involucro metallico progettato per la distribuzione di energia a media tensione, in genere compresa tra 6 kV e 40,5 kV. La funzione principale di un'unità principale ad anello è garantire un'alimentazione elettrica affidabile e continua formando una rete di distribuzione a circuito chiuso (ad anello).
A differenza dei sistemi radiali, un'unità principale Ring consente di fornire elettricità da due direzioni. Se una sezione si guasta, l’energia può essere reindirizzata istantaneamente, rendendo le RMU indispensabili per infrastrutture critiche come ospedali, data center, complessi commerciali e città intelligenti.
Un'unità principale ad anello funziona collegando più alimentatori di distribuzione in una topologia ad anello. Ogni RMU è tipicamente composta da:
Durante il normale funzionamento, l'elettricità scorre attraverso l'anello senza interruzioni. Se si verifica un guasto su un alimentatore, la sezione guasta può essere isolata mantenendo l'alimentazione attraverso il percorso alternativo. Questa capacità di autoriparazione è una delle ragioni principali per cui le unità Ring Main sono ampiamente adottate nelle reti moderne.
Un'unità principale Ring standard integra più componenti in un unico involucro compatto:
Ai produttori piaceLugaointegrare tecnologie avanzate di isolamento e sigillatura per migliorare l'affidabilità operativa e la durata.
Le unità principali Ring possono essere classificate in base al mezzo di isolamento e al design funzionale:
Utilizza il gas SF6 per l'isolamento, offrendo dimensioni compatte, elevata rigidità dielettrica ed eccellente protezione ambientale.
Si basa sull'aria come isolante, adatto per installazioni interne dove lo spazio è meno limitato.
Utilizza resina epossidica o materiali dielettrici solidi, eliminando il gas SF6 e supportando sistemi di alimentazione ecologici.
| Parametro | Gamma tipica |
|---|---|
| Tensione nominale | 6 kV – 40,5 kV |
| Corrente nominale | 630A – 1250A |
| Corrente di tenuta di breve durata | 20kA – 31,5kA |
| Mezzo di isolamento | SF6/Aria/Solido |
| Classe di protezione | IP54 – IP67 |
Le Ring Main Unit sono distribuite in vari settori:
Grazie al loro design modulare, le RMU sono ideali per sistemi di alimentazione scalabili e pronti per il futuro.
Questi vantaggi rendono le unità principali Ring la soluzione preferita per la moderna distribuzione di media tensione.
Quando selezioni un'unità principale Ring, considera i seguenti fattori:
La revisione della documentazione dettagliata del prodotto da parte di produttori esperti come Lugao può semplificare notevolmente il processo decisionale.
| Caratteristica | Anello dell'unità principale | Quadri tradizionali |
|---|---|---|
| Misurare | Compatto | Ingombrante |
| Continuità della fornitura | Alto | Moderare |
| Tempo di installazione | Corto | Lungo |
| Compatibilità con l'automazione | Eccellente | Limitato |
Sebbene le unità principali Ring siano progettate per una manutenzione minima, le ispezioni periodiche sono essenziali. Le principali pratiche di manutenzione includono:
Le moderne RMU di Lugao incorporano design sigillati a vita, riducendo la manutenzione in loco e migliorando la sicurezza.
Un'unità principale ad anello viene generalmente utilizzata nelle reti a media tensione che vanno da 6 kV a 40,5 kV.
Sì, molte unità principali Ring sono progettate con un elevato grado di protezione IP per ambienti esterni e difficili.
Con una progettazione adeguata e una manutenzione minima, un'unità principale Ring può funzionare in modo affidabile per 25-30 anni.
Le unità principali Ring con isolamento solido e prive di SF6 vengono sempre più adottate per soddisfare le normative ambientali.
In conclusione, un'unità principale Ring è una pietra miliare della moderna distribuzione dell'energia, poiché offre affidabilità, sicurezza e scalabilità. Che tu stia aggiornando una rete esistente o progettando un nuovo sistema di media tensione, selezionare l'RMU giusto è fondamentale. Se stai cercando soluzioni comprovate per unità principali Ring supportate da competenze ingegneristiche, Lugao offre un portafoglio completo su misura per gli standard globali. Per consulenza tecnica, soluzioni personalizzate o dettagli sui prezzi, non esitate a farlocontattacioggi e fai il passo successivo verso una rete elettrica più intelligente e affidabile.
