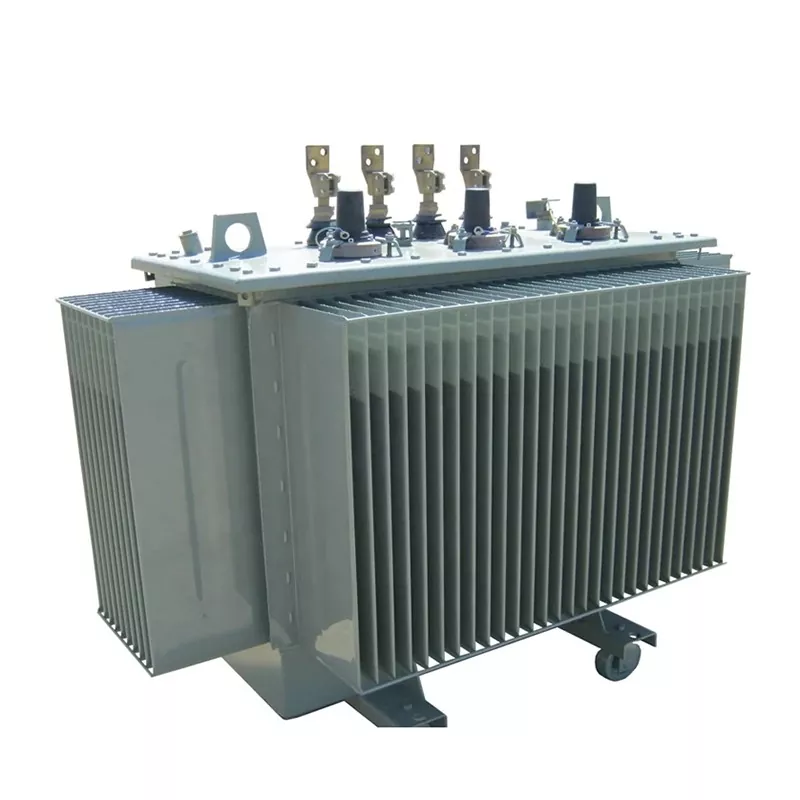

Trasformatore di regolazione sotto carico e a bassa perdita da 35 kv

ILTrasformatore di regolazione sotto carico e a bassa perdita da 35 kVè un trasformatore di potenza a media tensione progettato per il controllo stabile della tensione nei sistemi di distribuzione e sottostazioni. Integra uncommutatore sotto carico (OLTC)che permette la regolazione della tensione mentre il trasformatore è in funzione, garantendo un'alimentazione continua senza interruzioni. Lugao Power Co., Ltd. produce prodotti di alta qualitàtrasformatoriutilizzando nuclei in acciaio al silicio di alta qualità, avvolgimenti affidabili e olio isolante per trasformatoribassa perdita di energia, alta efficienza e lunga durata. Questi trasformatori sono ampiamente utilizzati nelle centrali elettriche, nelle sottostazioni e nelle reti di distribuzione dell'energia industriale.

Parametro

Capacità y	GB/20052-2020			tensione di impedenza (%)	senza carico attuale (%)	Gruppo vettori	Esteso d Conne azione
	(S13)
	perdita senza carico	perdita di carico
		Dyn11/Yzn1 1	Sì
30	65	455	430	4.0	0.5	Yin0 O Din11	±2*2. 5% OR±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

Come funziona un trasformatore di regolazione sotto carico e a basse perdite da 35 kV?

ILTrasformatore di regolazione sotto carico e a bassa perdita da 35 kVfunziona sulla base dell'induzione elettromagnetica integrando un sistema OLTC per regolare i livelli di tensione durante il funzionamento.

Principio di funzionamento

• L'energia elettrica viene trasferita tra gli avvolgimenti attraverso l'induzione elettromagnetica.
• Il meccanismo OLTC modifica la posizione della presa del trasformatore senza interrompere l'alimentazione.
• L'olio del trasformatore circola all'interno del serbatoio per dissipare il calore e fornire isolamento.
• Il radiatore rilascia calore nell'aria circostante per mantenere una temperatura operativa sicura.

Principali scenari applicativi

ILTrasformatore di regolazione sotto carico e a bassa perdita da 35 kVè ampiamente utilizzato nei sistemi di alimentazione a media tensione dove la stabilità della tensione e l'affidabilità dell'alimentazione sono fondamentali.

• Impianti di produzione di energia
• Sottostazioni elettriche
• Sistemi di distribuzione dell'energia industriale
• Reti elettriche urbane
• Industria mineraria e pesante
• Connessioni alla rete di energia rinnovabile

Vantaggi del trasformatore del commutatore sotto carico

• Regolazione continua della tensionesenza interrompere l'alimentazione.
• Stabilità della griglia migliorataper condizioni di carico variabili.
• Minore perdita di energiagrazie al design ottimizzato del trasformatore.
• Maggiore duratacon isolamento di alta qualità e raffreddamento dell'olio.
• Prestazioni affidabiliin complesse reti di distribuzione dell’energia.

Differenza tra OLTC e commutatore sotto carico

Caratteristica	Trasformatore OLTC	Commutatore a vuoto
Regolazione della tensione	Regolabile durante il funzionamento	Richiede l'arresto
Interruzione dell'alimentazione elettrica	Nessuna interruzione	L'alimentazione deve essere scollegata
Applicazione	Grandi reti, sottostazioni	Sistemi di carico piccoli o stabili
Flessibilità operativa	Alto	Limitato

Perché utilizzare un trasformatore di regolazione sotto carico e a bassa perdita da 35 kV?

• Mantenereuscita di tensione stabilein ambienti con carichi variabili.
• Ridurreperdite di energia e costi operativi.
• Migliorareaffidabilità ed efficienza del sistema energetico.
• Adatto permoderne reti intelligenti e sistemi di alimentazione industriale.
• Garantire un'alimentazione elettrica ininterrotta durante le regolazioni della tensione.

Manutenzione del trasformatore di potenza OLTC

• Controllare regolarmente il livello e la qualità dell'olio del trasformatore.
• Ispezionare il meccanismo OLTC per un funzionamento regolare della commutazione.
• Monitorare la temperatura operativa e le condizioni di carico.
• Assicurarsi che il radiatore e il sistema di raffreddamento rimangano liberi.
• Effettuare controlli periodici di isolamento e test elettrici.

Perché scegliereLugao?

• Produttore professionale di trasformatori con regolazione a bassa perdita e sotto carico da 35 kvcon anni di esperienza nel settore.
• Materie prime di alta qualitàcomprese lamiere di acciaio al silicio e avvolgimenti premium.
• Design a basse perdite ed efficiente dal punto di vista energeticoper ridurre i costi operativi.
• Rigorosi standard di test internazionaligarantendo prestazioni affidabili.
• Consegna velocecon ordine minimo di una unità.
• Supporto tecnico professionale e servizio post-vendita.
• Prodotti esportati inAsia centrale, Africa e altri mercati globali.

Domande frequenti

Qual è la vita utile tipica di un trasformatore di regolazione sotto carico e a bassa perdita da 35 kV?

Con una corretta manutenzione, il trasformatore può funzionare in modo affidabile per più di 25 anni.

Quale metodo di raffreddamento viene utilizzato?

ILtrasformatoreutilizza il raffreddamento a bagno d'olio.Trasferimenti dell'olio del trasformatorecalore dagli avvolgimenti e dal nucleo al radiatore per un'efficace dissipazione del calore.

È possibile regolare la tensione durante il funzionamento?

SÌ. Il sistema OLTC consente la regolazione della tensione senza interrompere l'alimentazione.

Quali industrie utilizzano comunemente questo trasformatore?

Utilità elettriche, sottostazioni, industrie pesanti, operazioni minerarie e progetti di energia rinnovabile utilizzano comunemente il formatoTrasformatore di regolazione sotto carico e a bassa perdita da 35 kV.
